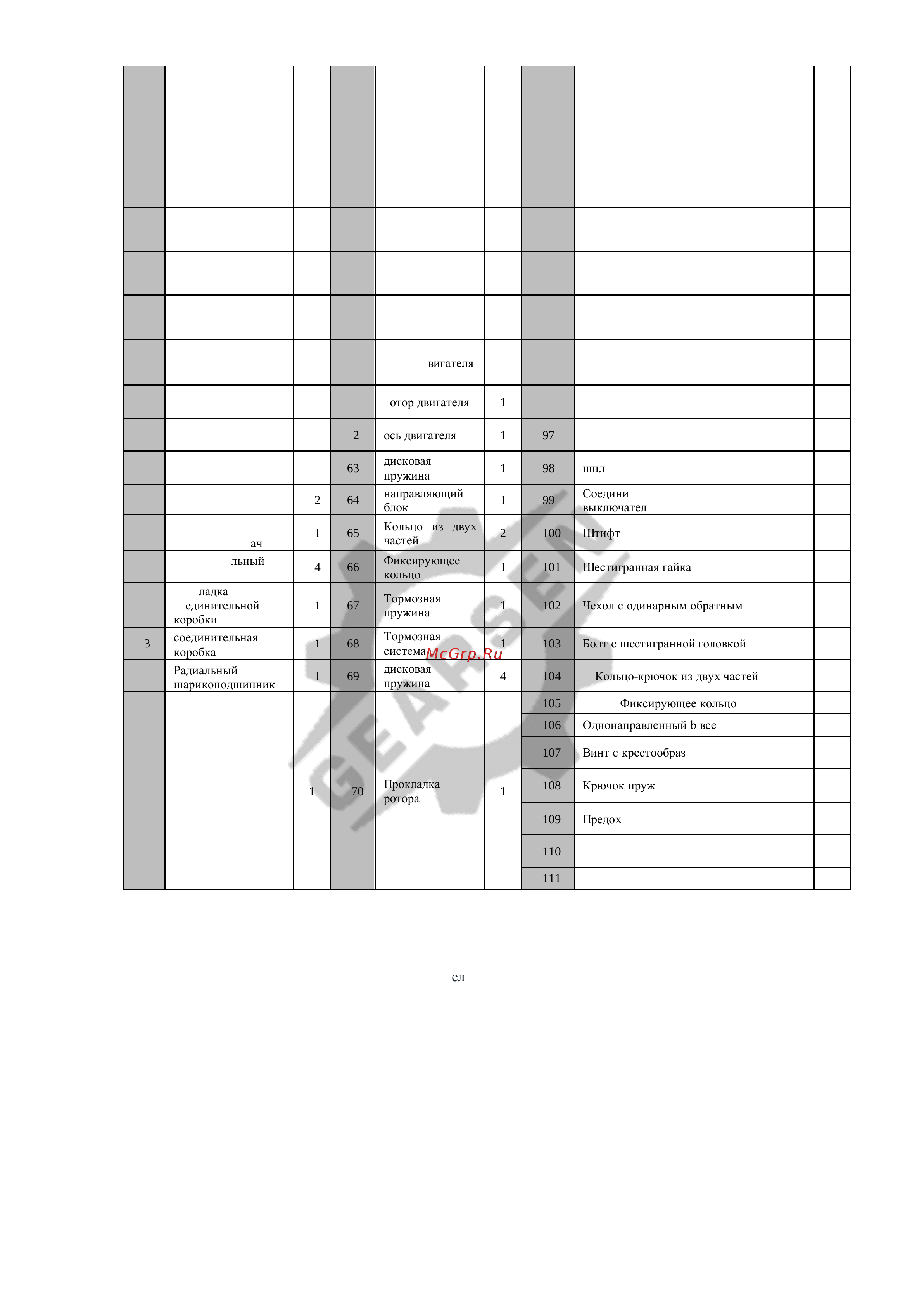

21
Болт с
шестигранной
головкой
6
56
Болт с
шестигранным
шилом
1
91
Ограничительная пружина
2
22
пружинная
прокладка
6
57
пружинная
прокладка
4
92
ограничительное кольцо цепи
2
23
Установочный
штифт
2
58
Шестиугольная
круглая
4
93
пружинная прокладка
2
24
Болт с
шестигранной
головкой
2
59
Корпус
двигателя
1
94
Болт с шестигранной головкой
2
25
Прокладка под
шестигранный болт
2
60
статор двигателя
1
95
Болт с шестигранной головкой
2
26
Средние части
1
61
ротор двигателя
1
96
Шестигранная гайка
2
27
Прокладка средних
деталей
1
62
ось двигателя
1
97
цепная сумка в сборе
1
28
Панели болты
4
63
дисковая
пружина
1
98
шплинт
1
29
Установочный
штифт
2
64
направляющий
блок
1
99
Соединительный вал концевого
выключателя
1
30
опорная плита
коробки передач
1
65
Кольцо из двух
частей
2
100
Штифт
1
31
Соединительный
узел
4
66
Фиксирующее
кольцо
1
101
Шестигранная гайка
2
32
прокладка
соединительной
коробки
1
67
Тормозная
пружина
1
102
Чехол с одинарным обратным крючком
1
33
соединительная
коробка
1
68
Тормозная
система
1
103
Болт с шестигранной головкой
2
34
Радиальный
шарикоподшипник
1
69
дисковая
пружина
4
104
Кольцо-крючок из двух частей
7
35
Сальник
1
70
Прокладка
ротора
1
105
Фиксирующее кольцо крючка
1
106
Однонаправленный b все подшипники
1
107
Винт с крестообразным шлицем
1
108
Крючок пружина
1
109
Предохранительный элемент
1
110
Шестигранная гайка
1
111
Нижний крючок
1
1.4. УСТРОЙСТВО И РАБОТА
Электрическая цепная таль HHBD состоит из двигателя, редуктора, распределительной электрической коробки, муфты
ограничения грузоподъемности, управления, комплекта цепи, мешка, подвесного и грузового крюков.
Принцип работы тали
Вращательный момент от двигателя передается на редуктор, который понижает скорость вращательного движения и
увеличивает момент. Редуктор в свою очередь связан с цепным колесом, посредством которого происходит подъем
цепи. Ограничение предельной грузоподъемности обеспечивается фрикционной муфтой.
Род электрического тока, напряжение и число фаз:
цепь силовая, грузоподъёмная: переменный, 50 Гц, 380 В, 3-х фазное
цепь перемещения: переменный, 50 Гц, 380 В, 3-х фазное
