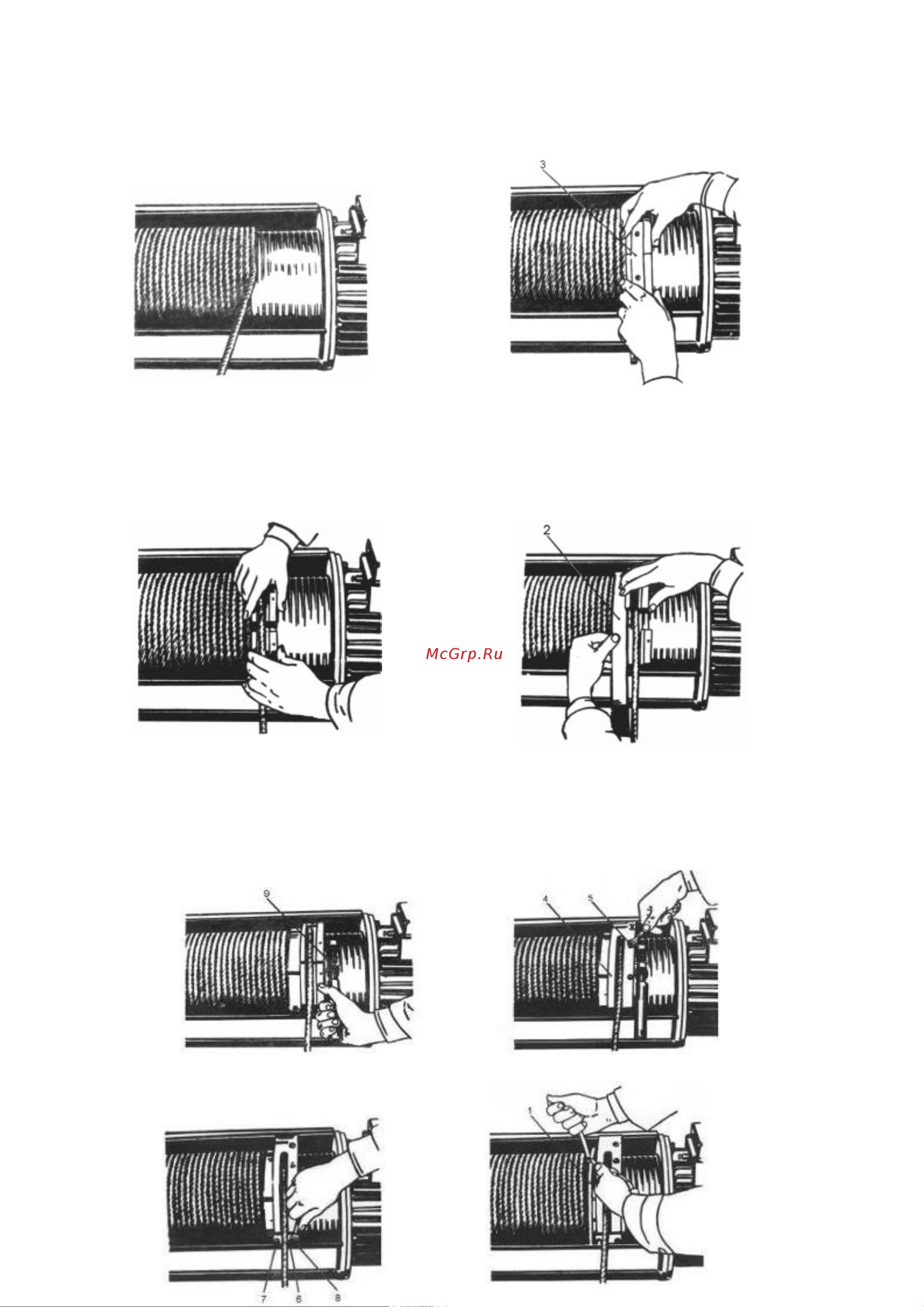

Монтаж канатоукладчика происходит следующим образом:

а) смазывается солидолом винтовой канал барабана, витки направляющей гайки и канал, ведущей

прижимное кольцо в направляющей гайке;

б) канат, выходящий из окошка на кожухе, наклонно перемещается по уже намотанным виткам каната

на барабане – рисунке 8;

в) направляющая гайка 3 вталкивается между барабаном и кожухом таким образом, чтобы вместе со

своими витками попасть в ближайший первый канал барабана у самого каната рисунок 9;

Рисунок 8. Рисунок 9.

г) канат, смещенный под углом к виткам, укладывается снова в соответствующий винтовой канал

барабана, а сектор направляющей гайки 3 выталкивается к нижней части барабана настолько, чтобы было

видно начало сектора в окошке кожуха. Затем канат укладывается в канал, вырезанный в последнем из пяти

секторов направляющей гайки – рисунок 10;

д) прижимное кольцо 2 вталкивается в канал направляющей гайки 3 со стороны каната до конца,

охватывая последний виток – рисунок 11;

Рисунок 10. Рисунок 11.

е) вставляя штифт 9 в специальные отверстия, сделанные со стороны направляющей гайки в первом и в

последнем секторе, и притягивая их с помощью ключа, прижимают направляющую гайку 3 плотно к виткам

барабана

– рисунок 12;

ж) на направляющей гайке 3 устанавливается направляющий сегмент 4 и затягивается с помощью трех

болтов 5. При подгонке отверстий, для болтов на сегменте к отверстиям на направляющей гайке, пользуйтесь

ключом, затягивая или отпуская его – рисунок 13;

Рисунок 12. Рисунок 13.

з) на сегменте укрепляется ведущая планка 6 с нижней его стороны и затягивается болтом 7 слева от

канатного канала и справа – болтом 8, который одновременно придерживает сегмент на направляющей гайке.

Этот болт длиннее других, удерживающих сегмент на направляющей гайке – рисунок 14;

и) на прижимном кольце, для электротельферов устанавливаются винтовые пружины 4, при этом для

растяжки пружин до определённой рабочей длины пользуйтесь двумя другими пружинами – рисунок 15.
