каждой из них, с помощью двух стальных шпилек, несущих подъемный механизм, и набора шайб, позволяют

приспособлять тележку к определенному ряду различных профилей монорельсового пути.

2. Приведение в движение электротельфера типа CD

2.1. Связь с электрической сетью

Прежде чем включить электротельфер в электрическую сеть, проверьте, соответствует ли напряжение,

указанное на его табличке, напряжению электрической сети. Электротельфер включается в электрическую

сеть согласно приложенной схеме (см. пункт 3.13).

2.2. Заземляющий провод

Нулевой провод соединяющего кабеля или четвертый троллейный провод служат для надежного

заземления или зануления нетоковедущих металлических частей.

2.3. Подключение электротельфера к электрической сети

Проверка правильности подключения фаз электродвигателя и концевого выключателя

Электротельфер подключается к сети. Кнопка концевого выключателя нажимается, чтобы привести в

движение груз вверх или вниз, соответственно направлению, указанному на выключателе. Если крюк

подъемного механизма движется в направлении, обратно указанному на выключателе, нужно поменять

местами две кабельные жилы электротельфера.

После подключения фаз электродвигателя в электротельферах с концевыми выключателями в цепи

управления, необходимо проверить правильное подключение фаз и в концевых выключателях. Для этой цели

крюк надо установить в среднее положение между верхним и нижним крайними положениями. В этом

положении канатоукладчик остается посередине барабана. По обе стороны от направляющего сегмента, на

равном расстоянии, установите ограничительные кольца на штанге концевого выключателя. Проверьте

правильность подключения фаз включением в движение крюка – вверх и вниз. При включении вверх, нажмите

рукой ограничительное кольцо в направлении к электродвигателю до предельного хода концевого

выключателя. Если движение подъемного крюка вверх приостановится, значит фазы концевого выключателя

подключены правильно. Если подъемный крюк продолжает движение вверх – фазы концевого выключателя

подключены неправильно, поэтому необходимо две жилы кабеля концевого выключателя поменять местами.

2.4. Закрепление каната

Прикрепление стального каната к барабану и к корпусу проводится способами, указанными на рисунках

4 и 5.

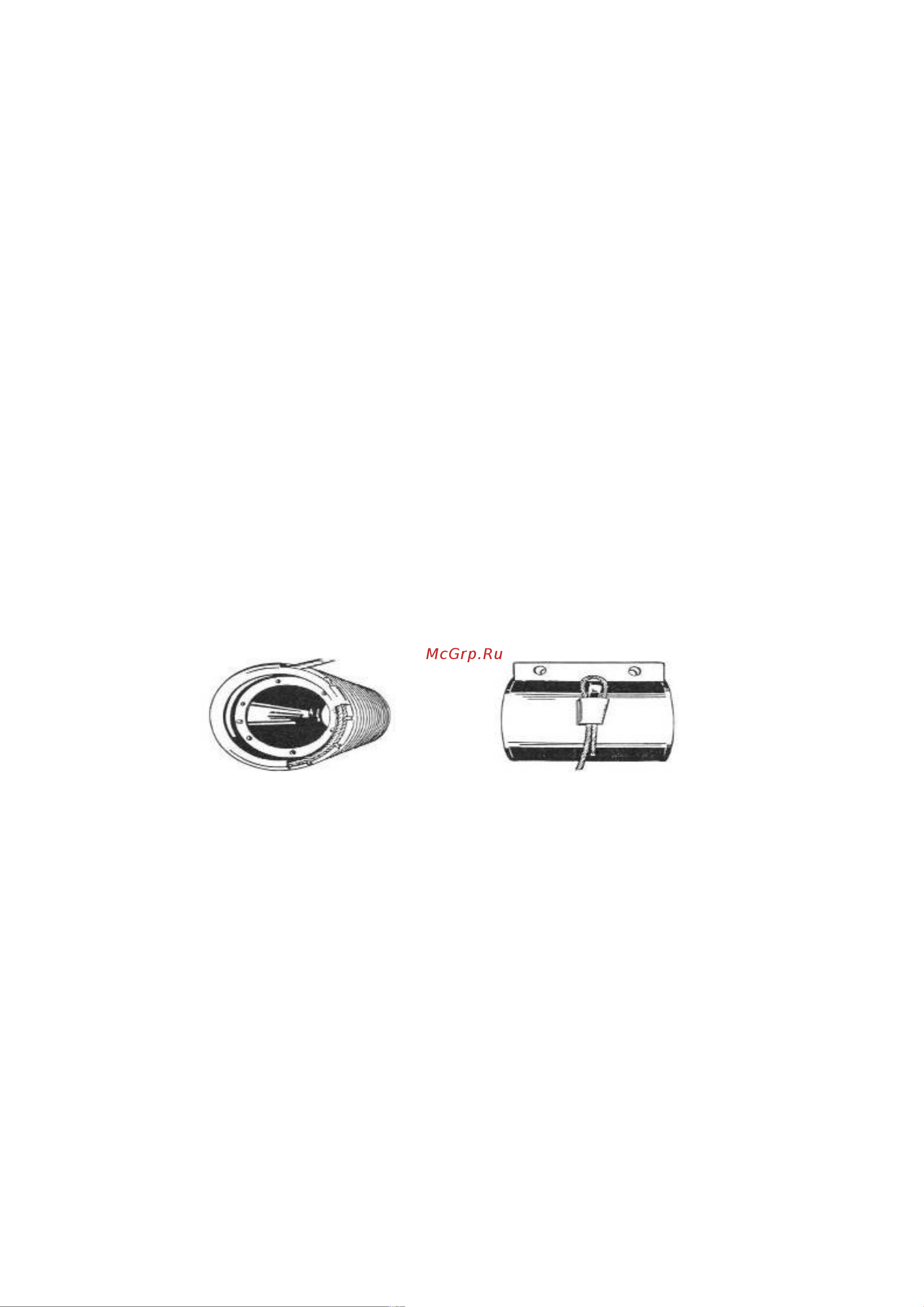

Рисунок 4. Рисунок 5.

Прикрепление стального каната к барабану. Прикрепление стального каната к корпусу.

При закреплении каната нужно следить, чтобы он не скручивался. На барабане канат укрепляется в

специальном внутреннем канале с помощью 3 – 5 винтов, которые ввинчиваются до дна винтовых каналов

барабана.

Другой конец каната закрепить на корпусе в специальной ложе с помощью клина, не допуская острых

перегибов.

При правильном монтаже каната, его несущая часть должна лежать в вертикальной стороне

специальной ложи, а остальная часть проходить в наклонную сторону с выходом наружу – приблизительно на

100мм (рисунок 5).

2.5. Регулирование действия концевого выключателя

Концевой выключатель, встроенный в корпус электродвигателя, служит для ограничения крайних

положений груза. Он исключает движение подъемного механизма в двух направлениях – при подъеме и спуске

груза, в зависимости от того, как установлены ограничительные кольца на штанге, которая служит для

приведения в действие концевого выключателя.

Регулируйте правильно ограничительные кольца на штанге перед пуском электротельфера, чтобы

избежать повреждений и несчастных случаев.

Чтобы использовать полную высоту подъема электротельфера, ограничительные кольца на штанге

нужно установить следующим образом:

Ограничительное кольцо со стороны электродвигателя устанавливается на таком расстоянии от фланца

корпуса, чтобы при верхнем крайнем положении подъемного крюка. Минимальное расстояние между самой

низкой точкой электротельфера, в данном случае - нижнее ребро корпуса электротельферов

грузоподъемностью от 500кг. до 8000кг. и нижнее ребро подвески электротельферов грузоподъемностью

12500кг, и самой высокой точкой подъемного крюка (в данном случае самая верхняя грань крышек крюка)
