ТАЛЬ ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ МОДЕЛЬ CD1/MD1

Установка нового каната:

а) под электротельфером ставится барабан с канатом и канат разматывается

так, как показано на рисунке 7, чтобы не переламывался;

б) один конец каната вталкивается во внутренний канал барабана так, чтобы

прошел под пятью винтами и вышел из-под последнего винта на 15 мм (рисунок 2).

Винты затягиваются до предела. При этом винт обязательно должен выступить в

канале барабана на 1 мм с тем, чтобы канат, который проходил над ним, мог

прижать его дополнительно;

в) пять витков плотно наматываются на барабан, для чего электродвигатель

включается на «подъем». Рукой в толстой рукавице или толстой тряпкой надо

придерживать канат с тем, чтобы он как можно плотнее лег на барабан.

После установки стальной канат надо нагрузить небольшой тяжестью, после

чего он постепенно нагружается до максимально допустимого груза и

передвигается при полной высоте подъема электротельфера, чтобы получить

необходимое натяжение и правильную намотку каната на барабан.

7. Монтаж нового канатоукладчика и уход за ним в

эксплуатации электротельфера

Монтаж канатоукладчика происходит следующим

образом:

а) смазывается солидолом винтовой канал

барабана, витки направляющей гайки и канал,

ведущей прижимное кольцо в направляющей гайке;

б) канат, выходящий из окошка на кожухе, наклонно

перемещается по уже намотанным виткам каната на

барабане – рисунке 15;

в) направляющая гайка 3 вталкивается между

барабаном и кожухом таким образом, чтобы вместе

со своими витками попасть в ближайший первый

канал барабана у самого каната рисунок 16;

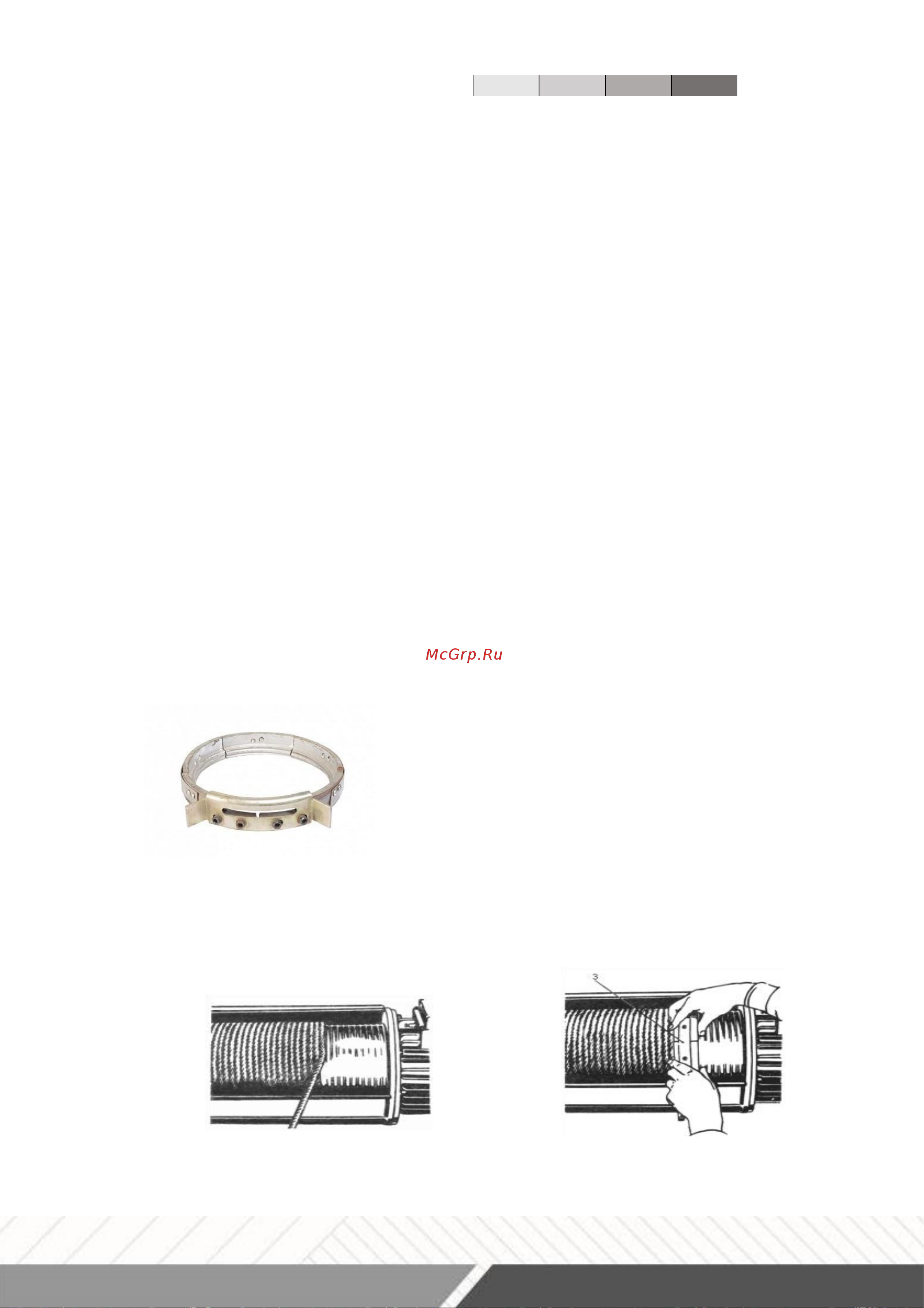

Рис. 15 Рис. 16
