ТАЛЬ ЭЛЕКТРИЧЕСКАЯ КАНАТНАЯ МОДЕЛЬ CD1/MD1

г) канат, смещенный под углом к виткам, укладывается снова в

соответствующий винтовой канал барабана, а сектор направляющей гайки 3

выталкивается к нижней части барабана настолько, чтобы было видно начало

сектора в окошке кожуха. Затем канат укладывается в канал, вырезанный в

последнем из пяти секторов направляющей гайки – рисунок 17;

д) прижимное кольцо вталкивается в канал направляющей гайки со стороны

каната до конца, охватывая последний виток – рисунок 18;

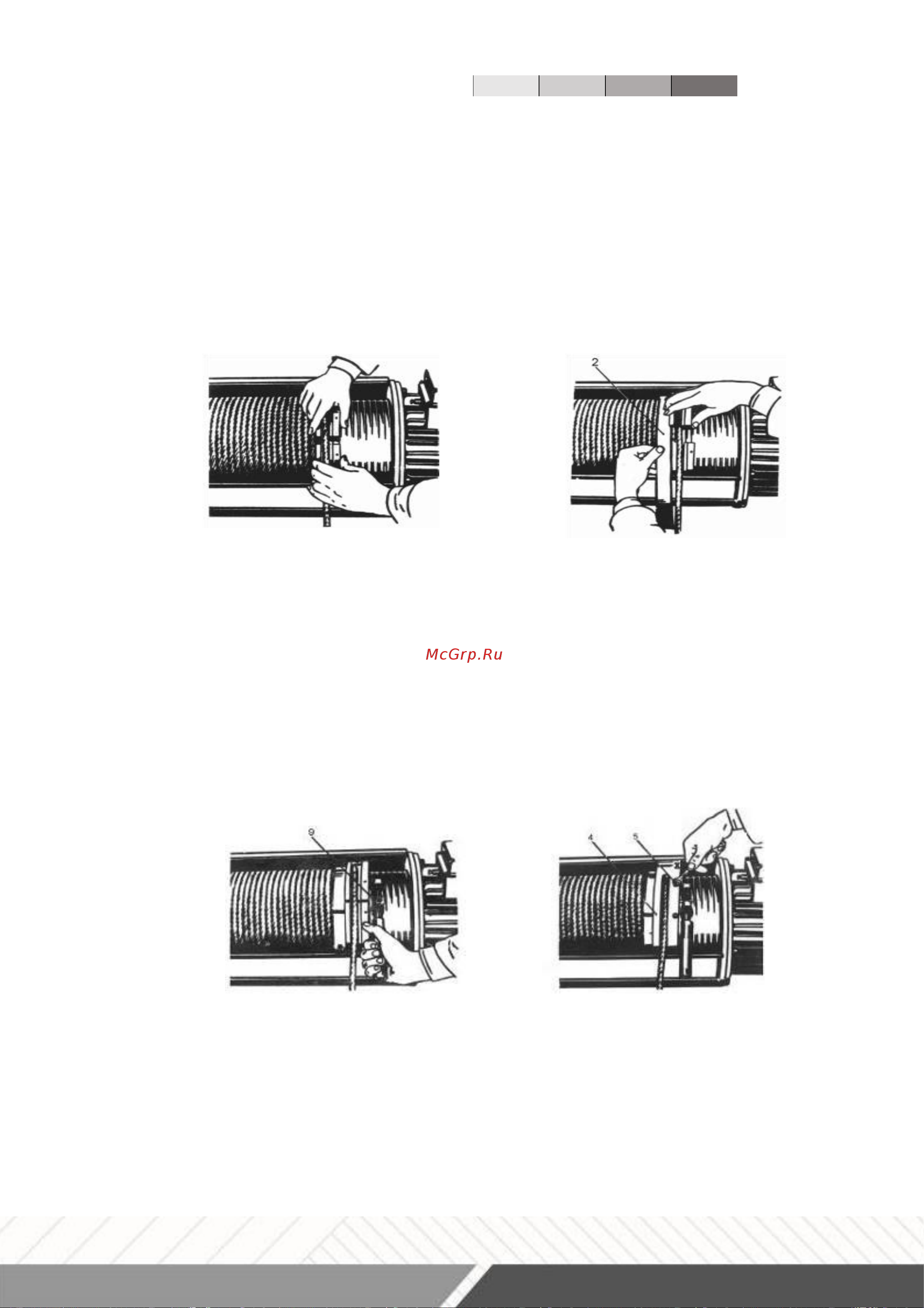

Рис.17 Рис.18

е) вставляя штифт в специальные отверстия, сделанные со стороны

направляющей гайки в первом и в последнем секторе, и притягивая их с помощью

ключа, прижимают направляющую гайку плотно к виткам барабана – рисунок 19;

ж) на направляющей гайке устанавливается направляющий сегмент и

затягивается с помощью болтов. При подгонке отверстий, для болтов на сегменте к

отверстиям на направляющей гайке, пользуйтесь ключом, затягивая или отпуская

его – рисунок 20;

Рис.19 Рис.20

з) на сегменте укрепляется ведущая планка с нижней его стороны и

затягивается болтом слева от канатного канала и справа – болтом, который

одновременно придерживает сегмент на направляющей гайке. Этот болт длиннее

других, удерживающих сегмент на направляющей гайке – рисунок 21;
