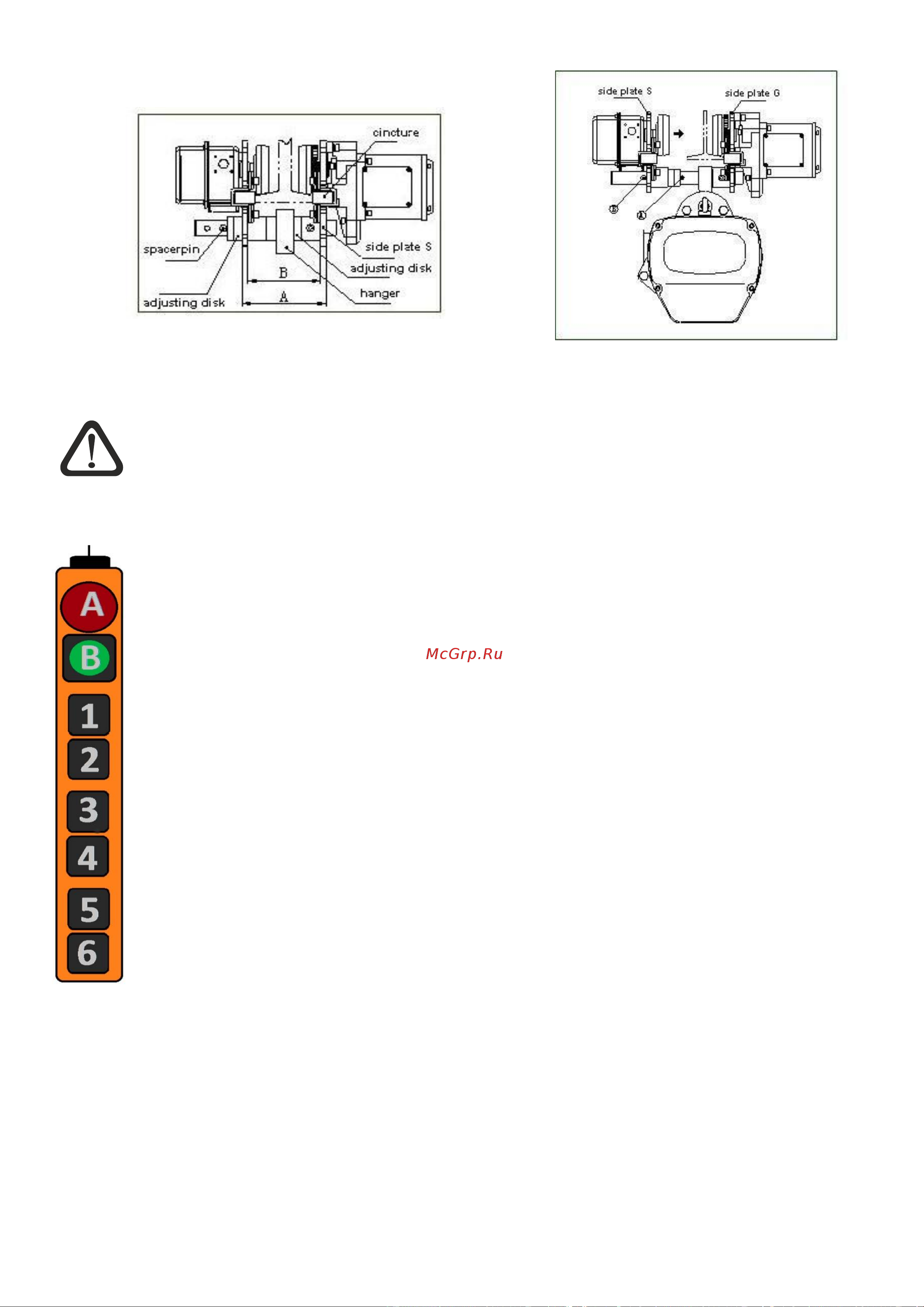

Рисунок 7. Рисунок 8.

ВНИМАНИЕ!

После монтажа и пуска тельфера проверьте работу тормоза на подъем, для чего приподнимите груз массой +10% от

максимальной грузоподъемности тельфера на высоту 500 мм. и удерживайте его в течении 20 минут. Если груз не

держится – отрегулируйте тормоз.

Пульт управления

После подсоединения квалифицированным персоналом пульта к тали, необходимо нажать кнопку В (ПУСК), что приведет к

включению пускателей тельфера (находятся на тельфере в оранжевом ящике), нажатие данной кнопки включает

таль. Для поднятия груза, нажмите и удерживайте кнопку 1 (вверх), для остановки поднятия, перестаньте

нажимать. Для опускания груза, необходимо нажать кнопку 2 (вниз) и отпустить кнопку, когда груз достигнет

необходимого местоположения.

Кнопки 3 (вперед) и 4 (назад), 5 (влево) и 6 (вправо) на данном тельфере остаются

неактивными. Для выключения пускателей (а соответственно и тали) необходимо нажать кнопку А (СТОП).

А – СТОП;

В – ПУСК;

1 – Вверх;

2 – Вниз;

3 – Вперед (неакт.);

4 – Назад (неакт.);

5 – Влево (неакт.);

6 – Вправо (неакт.).

 Рабочее напряжение на пульте: 36 Вольт (на новых моделях понижающий трансформатор находится в

оранжевом ящике на тали)

 Пульт проводной: да

 Длина провода: (ориентировочно) 1,2м

 Пыле и влагозащищенность: да

Монтажная схема

Приведенные выше монтажные схемы являются справочным материалом, пользователю следует выбрать подходящую схему

электромонтажа.

Можно выделить следующие электрические характеристики:

 фазы;

 Частота;

 Одноместное или двухместное электрическое напряжение.
