7
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
5.1   (Рис. 1).
5.2      (1) -
    .  
   (2)   -
 (3).       (4),
 ,   ,  
      (5).  -
 (6)      ,    
  (   ).   -
    (7)  
 (8).    (9). (10) 
  .   
        (11).
5.3       :
режим «0» ();
режим «1» (  );
режим «2» (    ½ );
режим «3» (     ).
5.4   .
5.4.1     .
    
  , 
      . -
      :
        
     ;
 ;
    
  ,    .
,     -
,     .
5.    

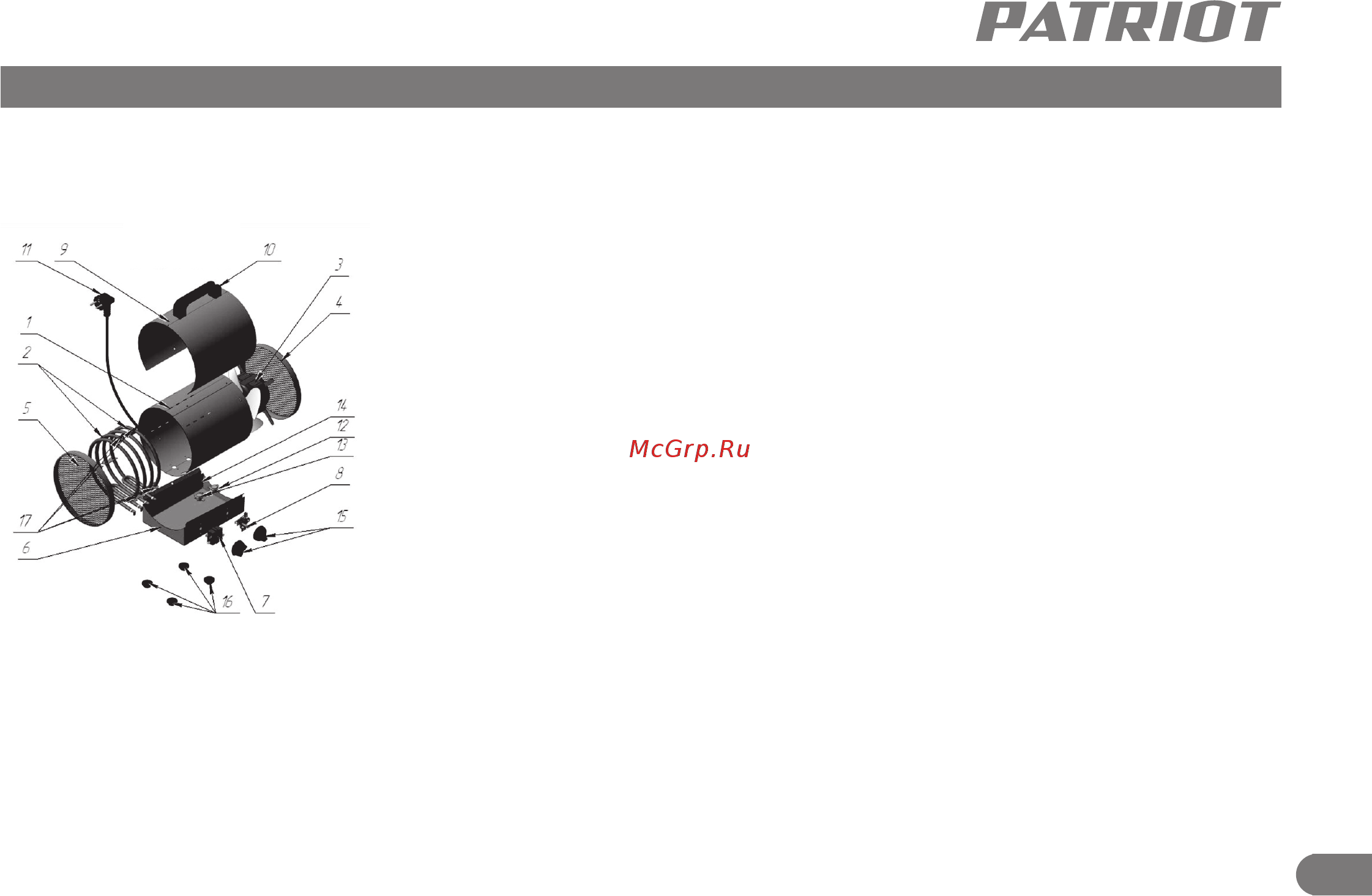

Рис. 1
1. Обечайка
2. ТЭНы
3. Осевой вентилятор
4. Решетка задняя
5. Решетка передняя
6. Блок управления
7. Переключатель режимов
8. Регулировочный термостат
9. Кожух
10. Ручка
11. Шнур питания
12-13. Термовыключатель
14. Кабель канал
15. Ручки
16. Ножки
17. Крепления ТЭНов

Содержание

РАТНЮТ 5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ 5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ 5 1 Схема тепловентилятора Рис 1 1 Обечайка 2 ТЭНы 3 Осевой вентилятор 4 Решетка задняя 5 Решетка передняя ления 6 может быть расположен как в нижней так и в верхней части изделия в зависимости от исполнения В блоке управле ния размещены переключатель режимов 7 и регулировочный термостат 8 Обечайка закрыта кожухом 9 Ручка 10 служит для переноски тепловентилятора Подключение к электросети осуществляется с помощью шнура питания с сетевой вилкой 11 5 3 Тепловентилятор может работать в одном из трех режимов режим О выключено 7 Переключатель режимов режим 1 вентиляция без нагрева 8 Регулировочный термостат режим 2 вентиляция с нагревом на з мощности б Блок управления 9 Кожух 10 Ручка 11 Шнур питания режим 3 вентиляция с нагревом на полную мощность 5 4 Обеспечение безопасной работы 12 13 Термовыключатель 5 4 1 Тепловентилятор имеет встроенную защиту от перегрева При перегреве корпуса электронагревателя автоматический термопредохранитель отключает тепловентилятор исключая вероятность возникновения пожара и выхода из строя Пере грев корпуса может наступить от следующих причин 14 Кабель канал 15 Ручки 16 Ножки 17 Крепления ТЭНов 5 2 Базовой деталью тепловентилятора является обечайка 1 из готовленная из листовой оцинкованной стали Внутри обечайки установлены трубчатые электронагреватели 2 и осевой венти лятор 3 Вентилятор всасывает воздух через заднюю решетку 4 поток воздуха проходя через электронагреватели нагревается и подается в помещение через переднюю решетку 5 Блок управ отверстия в корпусе на входе и выходе воздушного потока закрыты посторонними предметами или сильно загрязнены неисправен вентилятор тепловая мощность тепловентилятора сильно превышает тепловые потери помещения в котором он работает Вентилятор после срабатывания термопредохранителя и от ключения автоматически включится через несколько минут
