Серия 300 Оптима с электрическим источником тепла
23
УПРАВЛЕНИЕ

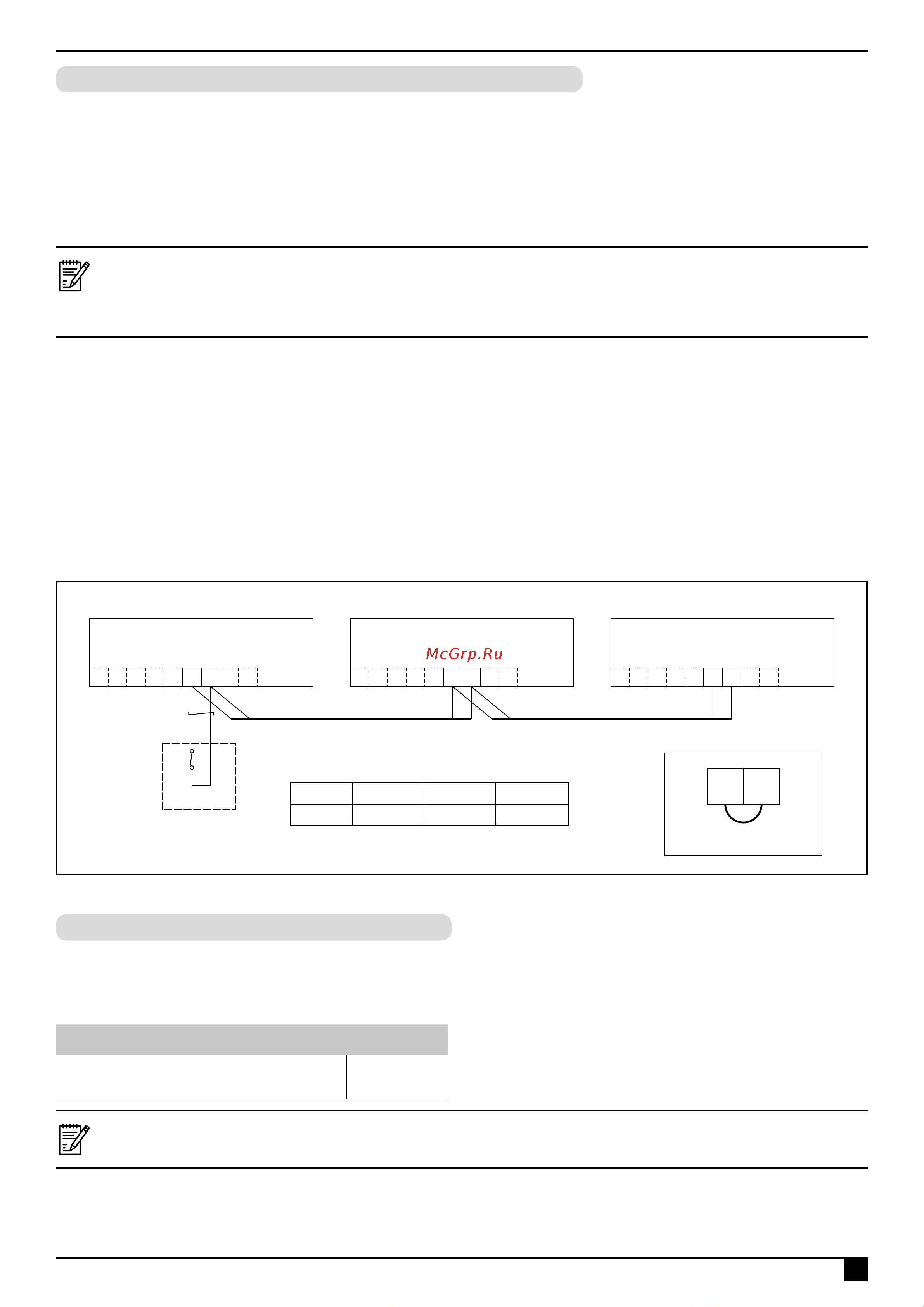

Схема подключения ПКП к группе завес
ПКП
ЗАВЕСА ЗАВЕСА ЗАВЕСА
Ведущий
П1
П1
П1 П1П2
П2
П2 П2
Ведомый Ведомый
Master
Slave Slave
~220В 50Гц
Перемычку удалить с ведомой
и ведущих завес!
N.C.
1 11 12 22 2
ТМ310262
Опционное оборудование в обязательный комплект поставки завесы не входит и может быть
поставлено за отдельную плату по желанию заказчика.
Наименование Артикул
Концевой выключатель ВП15К21 500195
Опционное оборудование для завес, как правило, включает элементы автоматизации и управления, которые
расширяют функциональность готовой системы. Представленные ниже опции, рекомендованы изготовителем и
полностью совместимы с данным видом изделия.
Наименование оборудования может
отличатся, более точную информацию
узнавайте на сайте производителя или в
техническом каталоге продукции.
Опционное оборудование
Подключение ПКП охранно-пожарной сигнализации
В завесе предусмотрено подключение приёмно-контрольного прибора (ПКП) охранно-пожарной сигнализации с
нормально замкнутым контактом.
Принцип работы: При срабатывании ПКП (активация сигнала «ПОЖАР») нормально замкнутый контакт
размыкаясь, снимает нейтраль сети с вентиляторов и со схемы управления завесы или группы завес. Нагреватели
и вентиляторы отключаются. Когда причина срабатывания ПКП устранена, завеса или группа завес вернутся в
режим, который был установлен до срабатывания ПКП.
Срабатывание ПКП (активация сигнала «ПОЖАР») является аварийным для завесы. Последующая
нормальная работа завесы может быть нарушена из-за отключения нагревателей, минуя систему
продувки ТЭНов, что, в редких случаях, может привести к срабатыванию аварийного термовыключателя.
Для восстановления работоспособности нагревателей см. раздел «Аварийное отключение нагревателей»
Если в системе присутствует концевой выключатель, то ПКП имеет приоритет по отношению к концевому
выключателю, т.е. при срабатывании ПКП положение концевого выключателя не имеет значения.
Чтобы подключить ПКП к завесе или к их группе необходимо:
• открыть монтажные люки завес (см. раздел «Подключение к электросети»);
• определить место ввода кабеля ПКП через отверстие в крышке монтажного люка и удалить специальные
заглушки в корпусе завесы;
• удалить перемычку установленную между контактами П1 И П2 клеммной колодки, а в случае подключения к
группе завес удалить её со всех ведомых завес;
• подключение ПКП к группе завес осуществляется в соответствии со схемой подключения (см. рисунок ниже),
при этом, ток проходящий через контакты ПКП равен сумме токов двигателей завесы и указан в таблице ниже.
• ПКП должен быть заземлён, используйте общий контур заземления (на схеме не показан);
• используйте медные проводники сечением 0,5-1,0 мм
2
.
Завеса КЭВ...32 КЭВ...12 КЭВ...42
Ток*, А 0,6 1 1,1
*Ток указан для одной завесы
