Руководство по эксплуатации и монтажу. Технический паспорт
МОНТАЖ
МОНТАЖ, ПОДКЛЮЧЕНИЕ И ОБСЛУЖИВАНИЕ ЗАВЕСЫ
ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛЬНО ПОДГОТОВЛЕННЫЙ
ПЕРСОНАЛ ИЛИ УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ!
⚠
ВНИМАНИЕ
МОНТАЖ

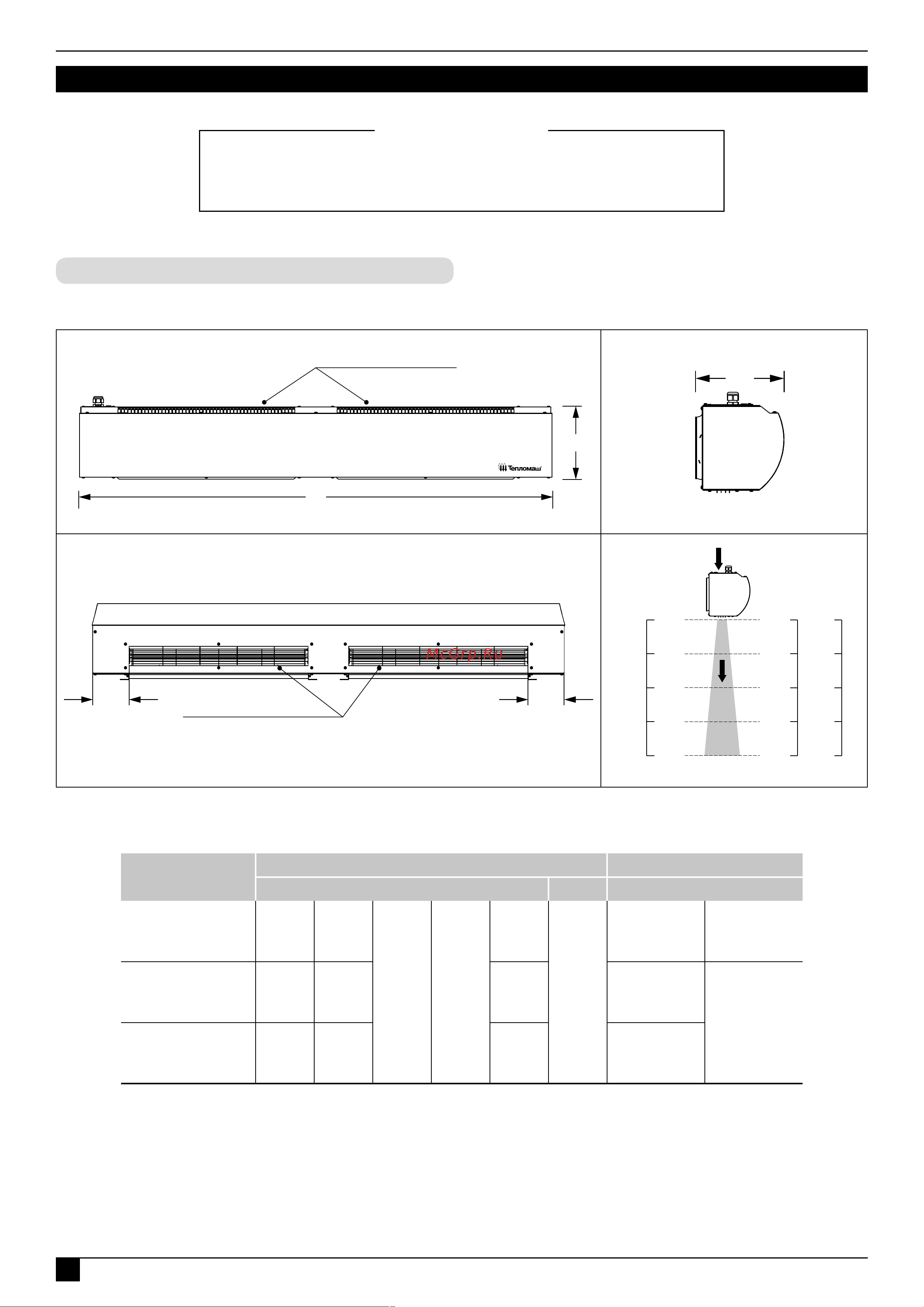

Габаритные и установочные размеры
Модель
Размеры, мм Размеры сопла
A А
1
B* C* D L Д*Ш, мм кол-во
КЭВ-6П3232Е
КЭВ-6П3032Е
КЭВ-9П3032Е
1035 826
235 235
1000
119
796*60 1
КЭВ-9П3012Е
КЭВ-12П3012Е
КЭВ-15П3012Е
1525 1317 1500 578*60
2
КЭВ-12П3042Е
КЭВ-18П3042Е
1960 1753 2000 796*60
Размер В* указан без учета выступающего кабельного ввода.
Размер С* указан с учетом кронштейнов.
A
С*
B*
воздухозаборные окна
A
С*
B*
воздухозаборные окна
воздуховыпускные окна
L L
H [
м]
V [м/c]
0 8,2 8,4
4,2 4,3
2,9 3,0
2,4 2,5
2,1 2,1
1
2
3
4
ТМ310124
ТМ310124
ТМ310125
ТМ310148
