www.kraton.ru

185

МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ

ВНИМАНИЕ! Перед монтажом шины направляющей

и цепи пильной отключите цепную пилу от элек-

тропитания. Обязательно отсоедините вилку

кабеля электропитания цепной пилы от розетки

удлинительного кабеля. Во избежание травм все

действия с цепью пильной выполняйте в защит-

ных рукавицах.

3. Шина направляющая

4. Цепь пильная

5. Рычаг цепного тормоза

9. Корпус пилы

18. Рукоятка передняя

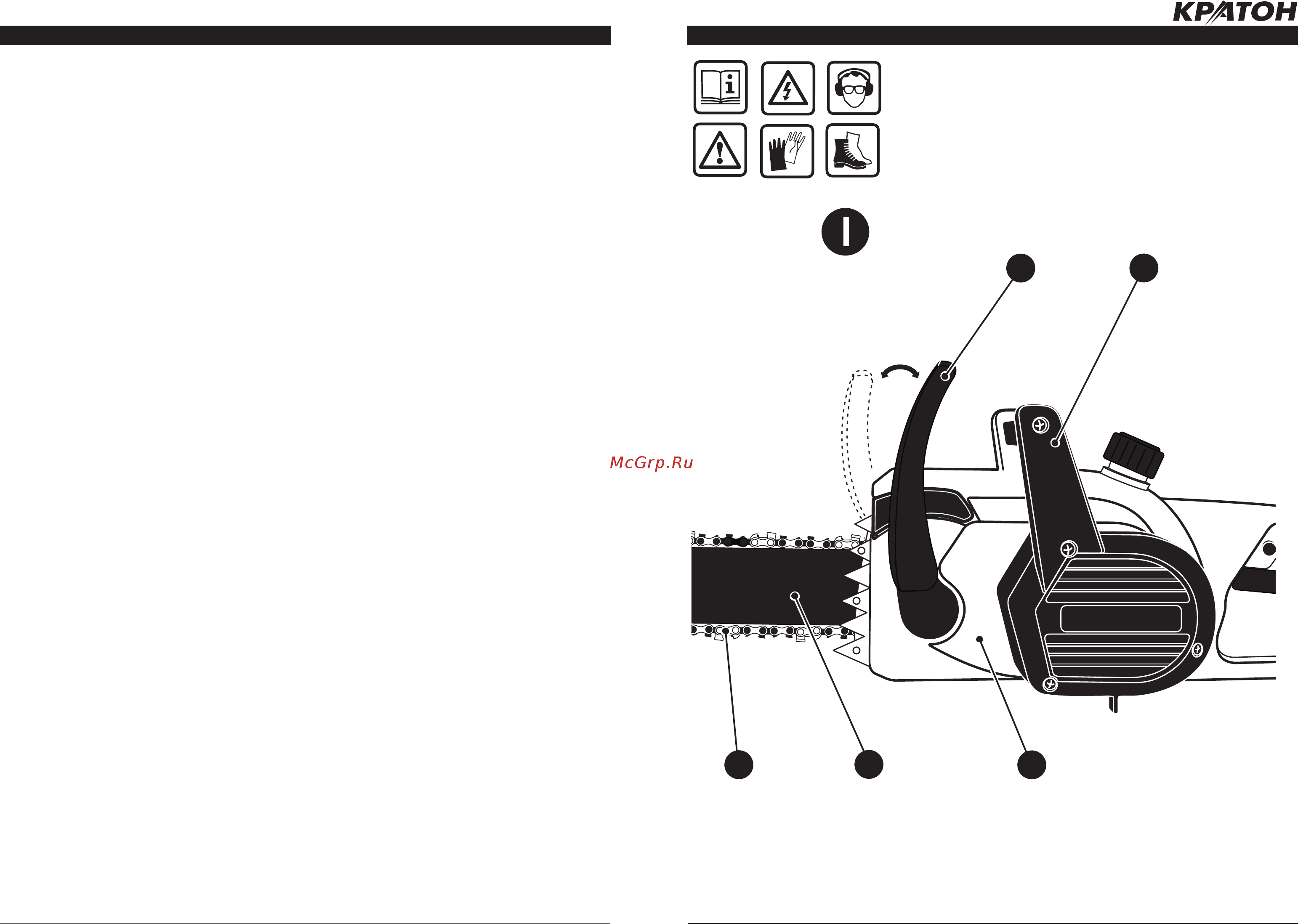

Рисунок I — рабочие положения рычага цепного тормоза.

ЗАЛИВКА ЦЕПНОГО МАСЛА И ПРОБНЫЙ ПУСК ЦЕПНОЙ ПИЛЫ

Масло для смазки цепи пильной и

шины направляющей

• Цепь пильная 4 и шина направляющая

3 смазываются с помощью устройства

автоматической смазки. Устройство авто-

матической смазки включается в работу

одновременно с пуском цепной пилы и

отключается при ее остановке.

• Мы рекомендуем использование только

цепного масла, имеющего хорошие пара-

метры адгезии и текучести при работе в

жаркую или холодную погоду. Очень важ-

но использовать масло, вязкость кото-

рого соответствует времени года. Масло

густеет при низких температурах окружа-

ющего воздуха. Загустение масла может

вызвать перегрузку устройства автомати-

ческой смазки и привести к поломке цеп-

ной пилы.

• В случае отсутствия цепного масла до-

пускается использование моторного мас-

ла.

• ВНИМАНИЕ! Никогда не используйте

для смазки режущей гарнитуры цепной

пилы отработанное моторное масло! От-

работанное моторное масло содержит за-

грязнения, что может привести к повреж-

дению устройства автоматической смазки,

шины направляющей и цепи пильной.

Заливка цепного масла

• Установите цепную пилу на рабочий

стол или на ровную, твердую и чистую по-

верхность.

• Очистите поверхность вокруг крышки 17

(см. рис. M, рисунок не определяет кон-

струкцию некоторых элементов пилы) от

древесной пыли и грязи. Рисунок не опре-

деляет конструкцию пилы.

• Отверните крышку 17 и залейте цепное

масло из емкости в масляный бачок в

корпусе пилы 9, через заправочную резь-

бовую горловину до его полной вмести-

мости.

• Плотно заверните крышку 17 на запра-

вочную резьбовую горловину масляного

бачка.

• Контроль количества масла в масляном

бачке следует производить, ориентируясь

по его уровню в окне смотровом 21 (см.

рис. M). ВНИМАНИЕ Уровень масла ниже

отметки «MIN» 35 (см. рис. M) при работе

цепной пилы не допускается.

Пробный пуск и остановка цепной

пилы

• Наденьте спецодежду и защитные сред-

ства.

• Подключите вилку кабеля электропита-

ния 15 к розетке удлинительного электро-

кабеля. Сложите вдвое участок удлини-

тельного электрокабеля за его розеткой и

протолкните образовавшийся радиусный

участок петли в приемное отверстие 24 с

внешней стороны рукоятки задней 16 (см.

рис. G и H). Наденьте петлю на крючок

23, тем самым предотвращая случайное

разъединение вилки кабеля электропита-

ния 15 и розетки удлинительного электро-

кабеля в процессе работы цепной пилы.

• Подключите вилку удлинительного кабе-

ля к источнику электропитания однофаз-

ного переменного тока напряжением 220

В и частотой тока 50 Гц.

• Пробный пуск рекомендуется произво-

дить на открытом воздухе, без присут-

ствия посторонних лиц, детей и живот-

ных.

• Отключите цепной тормоз. Для этого

надавите на рычаг цепного тормоза 5 по

направлению к рукоятке передней 18 (см.

рис. I) до характерного щелчка.

• Снимите защитный кожух с режущей

гарнитуры, возьмите цепную пилу левой

рукой за переднюю рукоятку 18, правой

рукой за рукоятку заднюю 16. Осмотри-

тесь вокруг и займите устойчивую позу.

• Надежно удерживая цепную пилу дву-

мя руками, нажмите большим пальцем

правой руки на кнопку блокировочную 6,

другими пальцами правой руки нажмите и

удерживайте клавишу пусковую 7.

• Включится электродвигатель и привод

цепной пилы, и цепь пильная 4 начнет

ВКЛ ВЫКЛ
