МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ

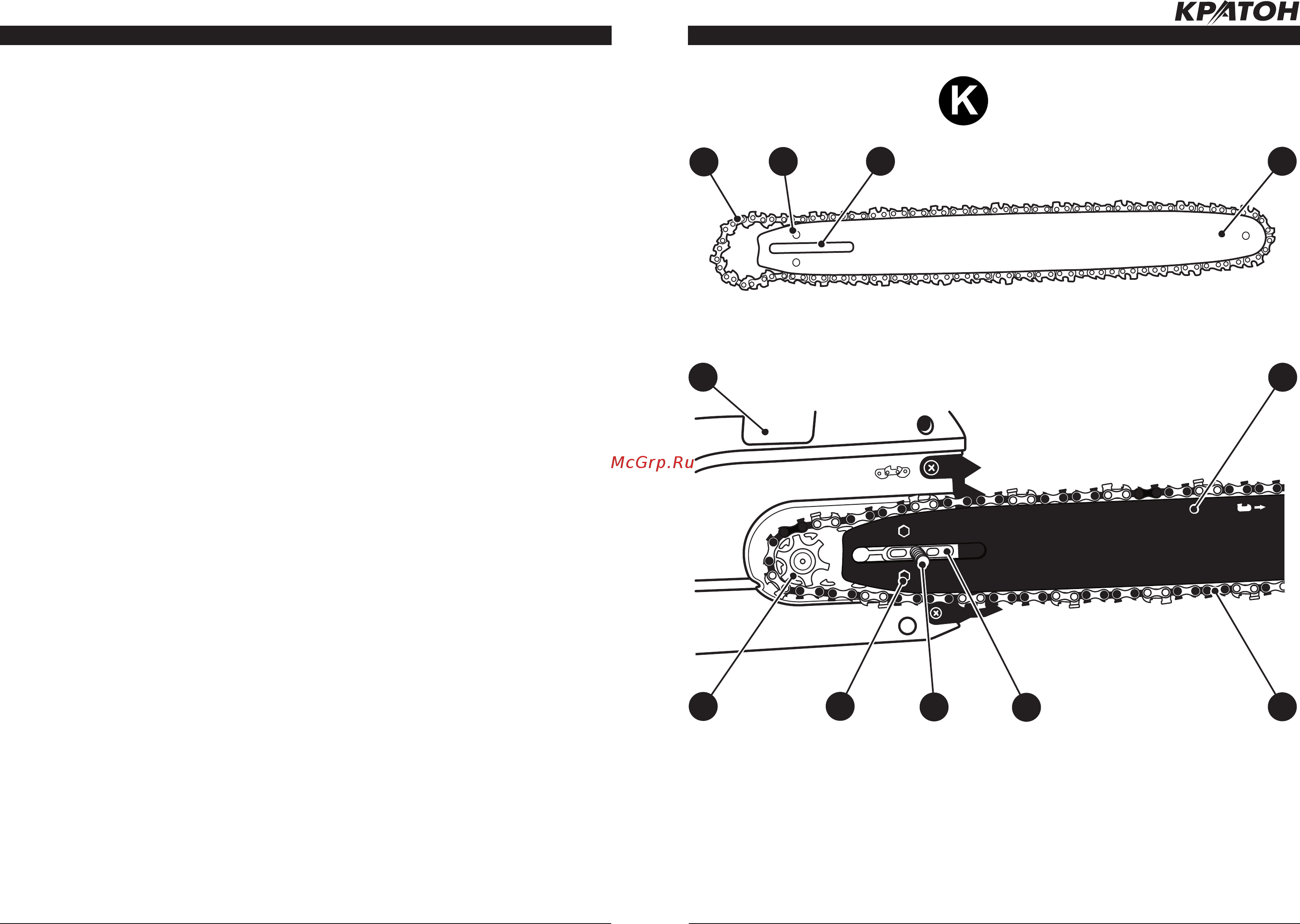

Рисунок K — установочные элементы приводного узла цепной пилы.

2829

3. Шина направляющая

4. Цепь пильная

9. Корпус пилы

25. Ведущая звездочка приводного узла

26. Отверстие установочное

27. Центральный установочный паз

28. Направляющий буртик

29. Шпилька

30. Штифт

МОНТАЖ ШИНЫ НАПРАВЛЯЮЩЕЙ И ЦЕПИ ПИЛЬНОЙ

на режущую гарнитуру цепной пилы за-

щитный кожух.

• Включите цепной тормоз, отжав рычаг

цепного тормоза 5 по направлению от ру-

коятки передней 18 (см. рис. I) до харак-

терного щелчка.

Важные указания по контролю над на-

тяжением цепи пильной

• Натяжение цепи пильной 4 следует про-

верять до начала работы после выполне-

ния первых резов и регулярно каждые 10

минут во время работы.

• Новая цепь пильная подвержена есте-

ственному удлинению, которое про-

исходит вследствие ее механической

приработки, поэтому необходимо чаще

контролировать и производить ее натя-

жение.

• Если цепь пильная 4 сильно нагрелась

вследствие работы, то необходимо дать

ей остыть до температуры окружающе-

го воздуха. Если произвести натяжение

нагретой цепи пильной 4, то после ее

остывания произойдет чрезмерное об-

тягивание шины направляющей 3 и как

следствие повышенный механический

износ режущей гарнитуры (ведущая звез-

дочка, цепь пильная и шина направляю-

щая).
