Внимание! Перед проведением работ по техническому обслуживанию или мон-

тажу/демонтажу режущих ножей всегда отключайте ножницы от электросети!

3.1 Включение/отключение ножниц

Включение/отключение ножниц описано в п.1.4.2.

3.2 Установка (замена) и регулировка режущих ножей

3.2.1 Установка ножей:

Неподвижный нож (рис.1 поз.7) расположен в пазе опорной подошвы (рис.1 поз.6),

имеющей форму подковы (серьги). Для его замены:

- открутить винт регулировки (рис.1 поз.8) и болт крепления (рис.1 поз.13);

- вынуть из паза опорной подошвы использованный нож (при замене);

- установить в паз новый нож режущей кромкой вверх;

- закрепить его нижним болтом и вкрутить на место винт регулировки.

Подвижный нож (рис.1 поз.9) расположен в пазе штока (рис.1 поз.11). Для его

замены:

- открутить винт крепления (рис.1 поз.10);

- вынуть из паза штока использованный нож (при замене);

- установить в паз новый нож режущей кромкой вниз;

- закрепить его винтом.

3.2.2 Регулировка взаимного расположения ножей

Горизонтальный зазор между ножами (на рисунке указан буквой А) устанавливается

исходя из толщины разрезаемого материала и рассчитывается по формуле: A = 0,2*B,

где A - зазор в мм, B - толщина разрезаемого материла в мм. Данный метод расчета

горизонтального зазора между ножами применим к материалу, предел прочности на

растяжение которого составляет 390 Н/мм². Для легированных сталей (более твёрдых)

зазор необходимо увеличить, для мягких металлов (медь, алюминий) – уменьшить.

Внимание! Если ширина зазора больше, чем требуемая для данной толщины

листа, при резке будут появляться заусенцы. Если зазор меньше, чем требуется

– снизится скорость резки, увеличится нагрузка на двигатель.

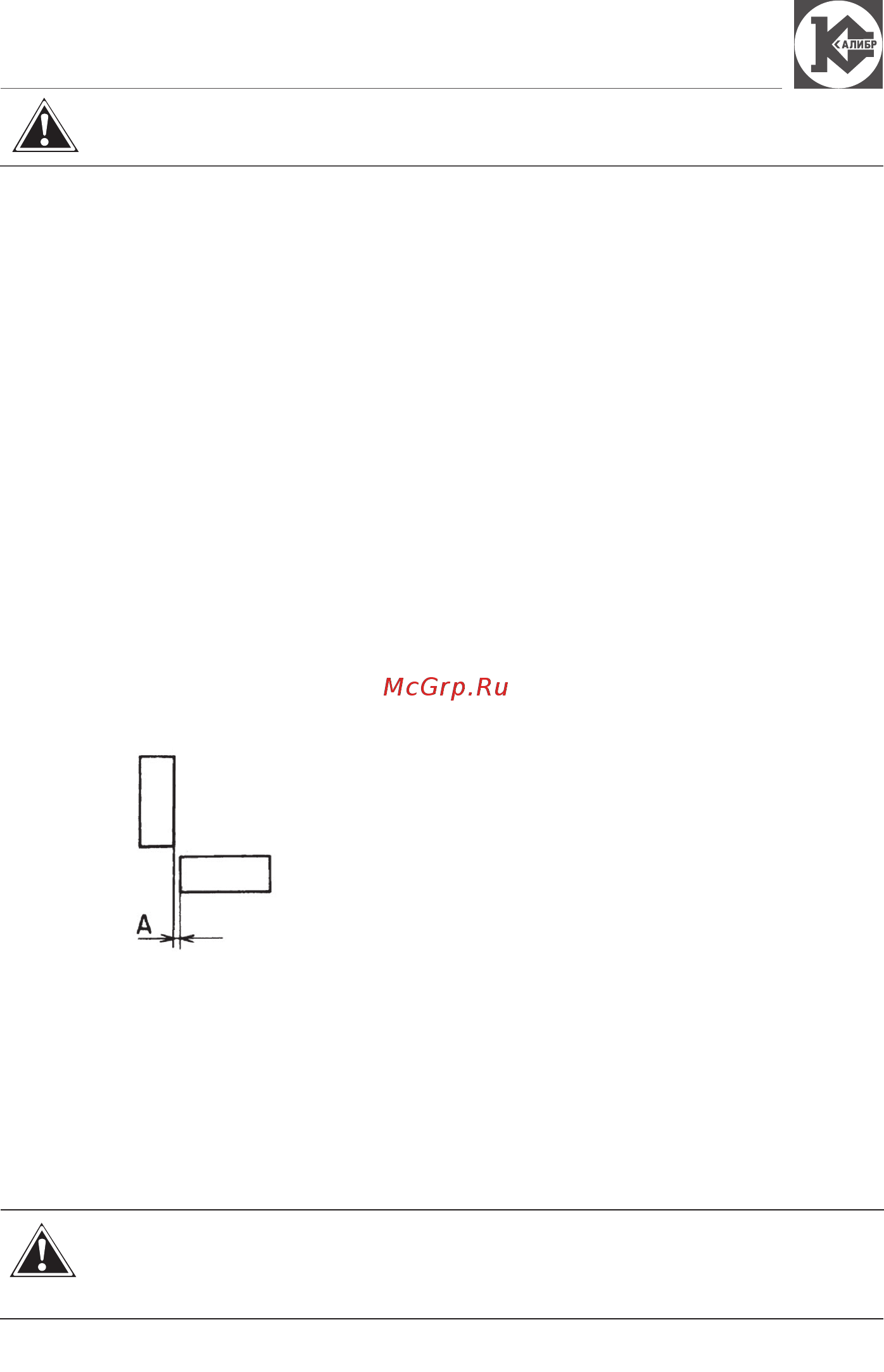

рис.2

1 – Нож подвижный; 2 – Нож неподвижный.
