ПОДГОТОВКА К РАБОТЕ

ВНИМАНИЕ! Все работы по сборке, настройке и регу-

лировке фрезера проводите только при отключенном

от сети питания.

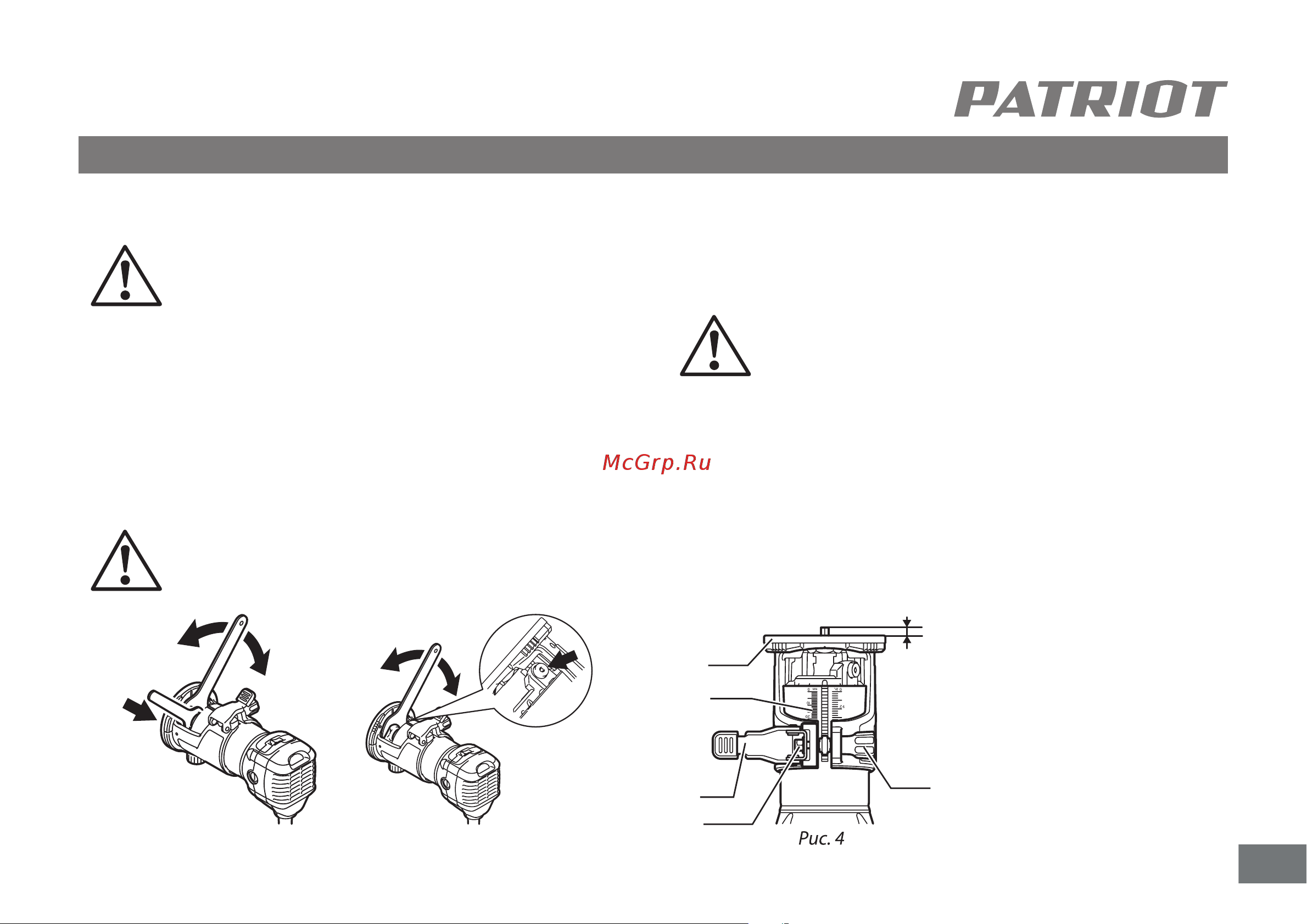

Установка и снятие фрез (Рис. 2, 3)

Примечание! Не затягивайте цанговую гайку, не вставив

фрезу, иначе цанговый конус сломается. Пользуйтесь только

ключами, поставляемыми вместе с инструментом.

Вставьте насадку в цанговый конус до конца и затяните последний

двумя ключами или нажатием на стопор вала, используя соответ-

ствующий ключ. Для снятия биты выполните процедуру установки

в обратном порядке.

ВНИМАНИЕ! Используйте только те фрезы, которые

рассчитаны на максимальную скорость вращения

фрезера и диаметру цанги.

Регулировка скорости

Скорость инструмента можно регулировать путем установки

поворотного регулятора в одно из фиксированных положений,

обозначенных цифрами от 1 до 6.

ВНИМАНИЕ! Использование инструмента на низкой

скорости в течение продолжительного времени, пере-

гружает двигатель. Это приведет к его поломке.

Регулировка выступа фрезы (Рис. 4)

Для настройки выступа насадки ослабьте стопорный рычаг и

переместите основание инструмента вверх или вниз, как то не-

обходимо, для чего поверните регулировочный винт. После за-

вершения регулировки полностью затяните стопорный рычаг,

чтобы зафиксировать основание инструмента.

Примечание! Если инструмент не закреплен даже после за-

тягивания стопорного рычага, затяните шестигранную гайку,

а затем стопорный рычаг.

Рис. 2 Рис. 3

1. Выключатель;

2. Блок. непроизвольного пуска;

3. Станина;

4. Винт фиксации направляющей;

5. Цанга;

6. Кнопка блокировки шпинделя;
