Диолд МЭД-1МФ 10015010 Инструкция по сборке онлайн

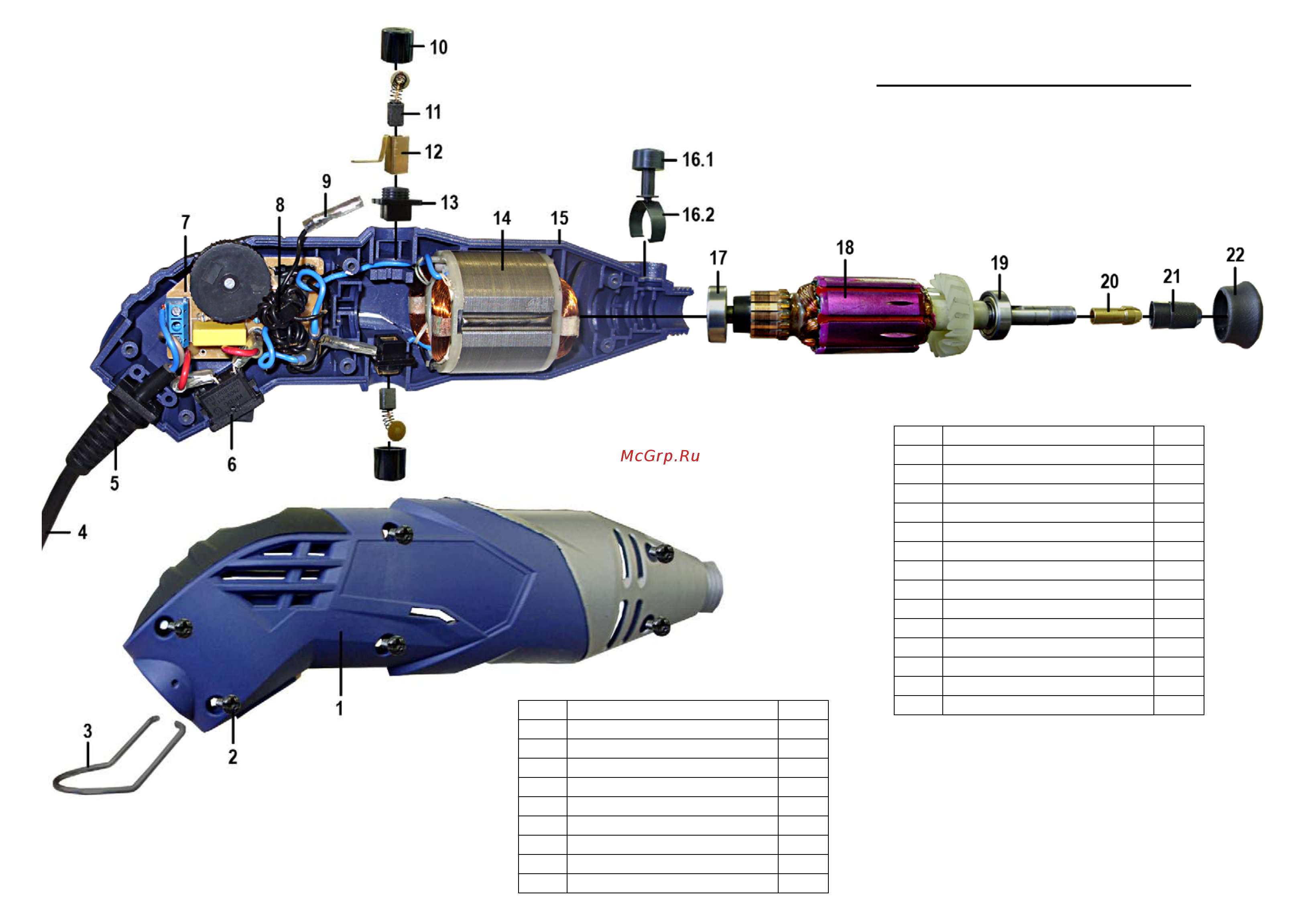

Перечень основных деталей и узлов

мини-дрели электрической

МЭД-1 МФ

Утверждаю

Технический директор

______________Анисенков О.А.

“___”_________ 2010г.

10 Втулка-заглушка резьбовая 2

11 Щетка (4,8х5,4х8) 2

12 Щеткодержатель 2

13 Корпус щеткодержателя 2

14 Статор 1

15 Полуручка левая 1

16 Фиксатор в сборе 1

16.1 кнопка фиксатора 1

16.2 пластина 1

17 Подшипник 626 Z (6х19х6) 1

18 Якорь 1

19 Подшипник 698 Z (8х19х6) 1

20 Цанга 1

21 Втулка зажимная 1

22 Втулка пылезащитная 1

Согласовано:

Инженер-конструктор Петров В.Г.

Главный технолог Кудряшов Л.А.

Поз. Наименование Кол.

1 Полуручка правая 1

2 Винт (саморез) 3х4 6

3 Крюк 1

4 Сетевой шнур 1

5 Трубка защитная 1

6 Выключатель 1

7 Блок регулятора скорости 1

8 Дроссель 2

9 Разъем 2
