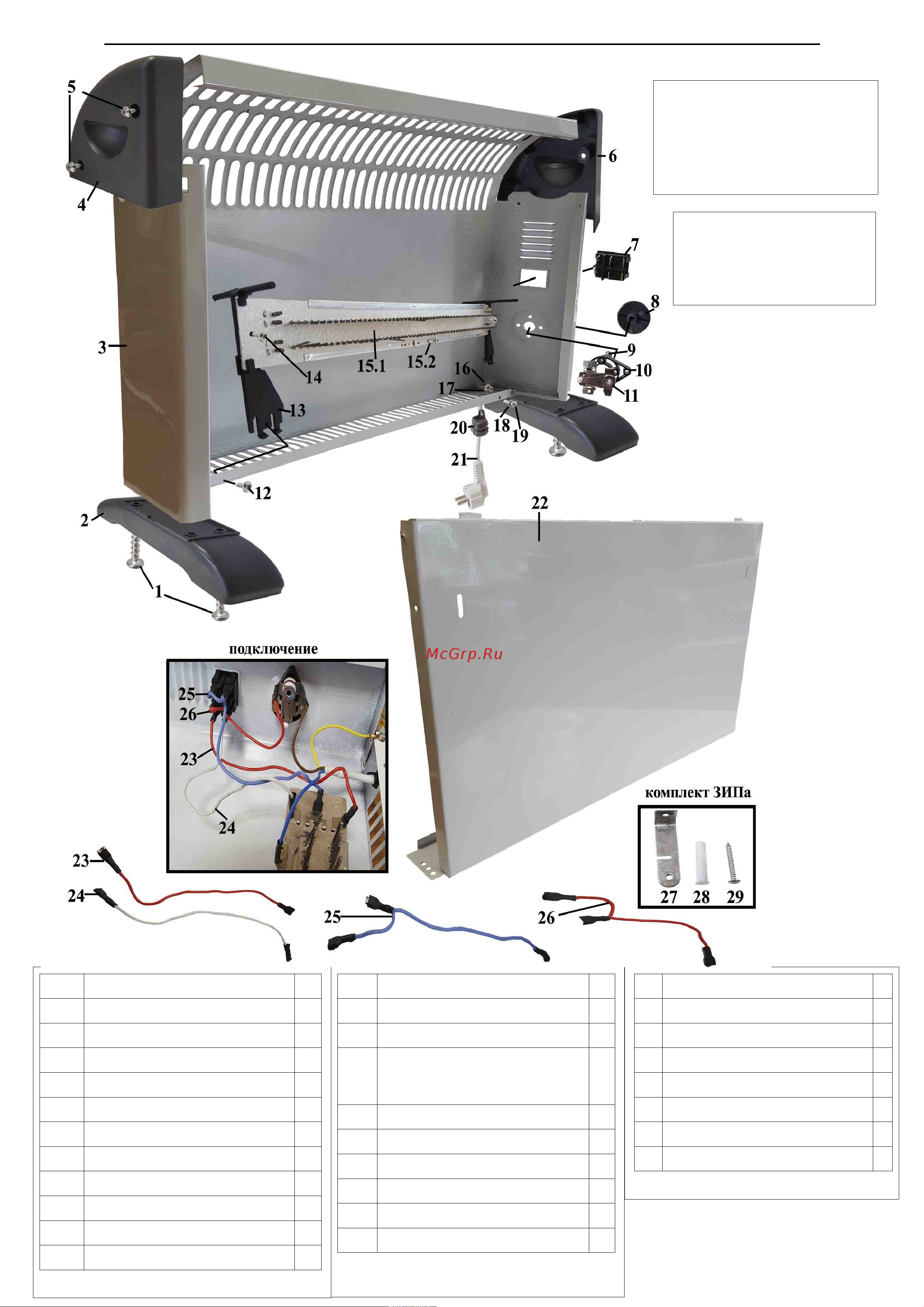

Перечень основных деталей и узлов конвектора электрического КЭ-1-02

П Наименование К

1 Винт саморез 3,5х12 4

2 Ножка (пластик) 2

3 Корпус (металл) 1

4 Накладка левая (пластик) 1

5 Винт саморез 3,5х10 10

6 Накладка правая (пластик) 1

7 Выключатель 16А-250В KCD4 1

8 Ручка терморегулятора 1

9 Винт М4х16 2

10 Изолятор (b=12 мм) 1

11 Терморегулятор KST220 1

12 Винт саморез 3х7 2

13 Кронштейн (пластик) 2

14 Винт саморез 3х7 2

15.1

15.2

ТЭН в сборе

тэн НР200

термопредохранитель 157Сº

16 Гайка М4 1

17 Шайба 4 1

18 Шайба пружинная 4 1

19 Винт М4х8 1

20 Фиксатор сетевого шнура 1

21 Сетевой шнур 3х0,75 мм², 1,5м 1

22 Крышка задняя (металл) 1

23 Проводник красный 2-е клеммы 1

24 Проводник белый 2-е клеммы 1

25 Проводник синий 3-и клеммы 1

26 Проводник красный 3-и клеммы 1

27 Кронштейн (ЗИП) 4

28 Дюбель 7х36 (ЗИП) 4

29 Винт саморез 4х33 (ЗИП) 4

Утверждаю

Начальник отдела

технического обеспечения

____________Козлов П.А.

«___»___________20___ г.

Согласовано

Инженер________Петров В.Г

Исполнитель:

Инженер______Яковенков И.К.
