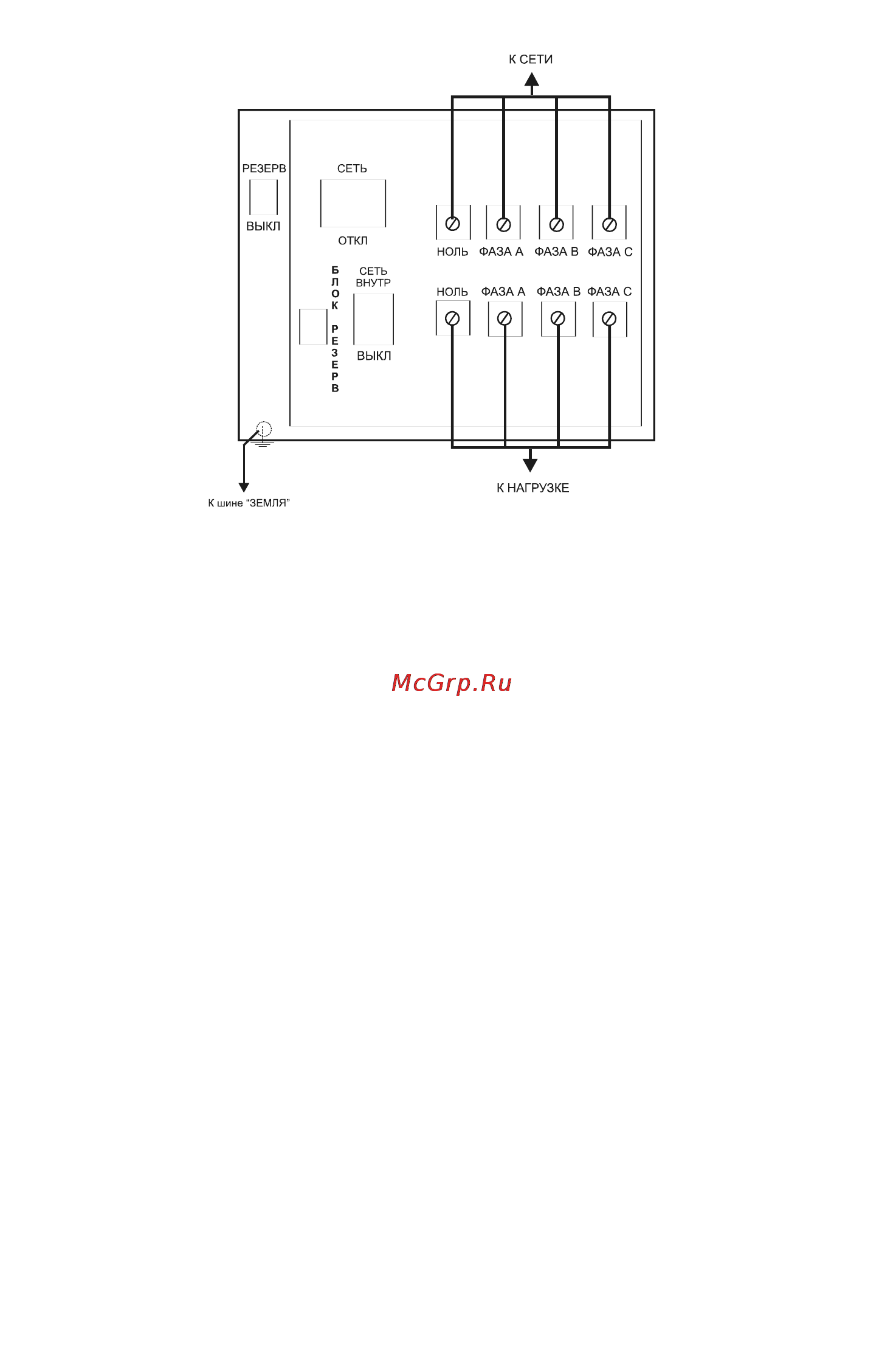

СЕТЬ автоматический БЛОКИРОВКА РЕЗЕРВА выключатель вольтдобавки СЕТЬ ВНУТР выключатель Рис 1 Вид блока коммутации со снятой крышкой Устройство блока стабилизации однофазного стабилизатора Внутри стабилизатора 1416000 1421000 1427000 1433000 расположены устройство стабилизации состоящее из системы трансформаторов и коммутирующих элементов и устройство управления и индикации На передней панели стабилизатора расположена панель индикации Панель индикации включает в себя цифровой индикатор кнопку выбора параметров значение которых будет отображено на цифровом индикаторе шкалу индикаторов Ток нагрузки и 3 группы светодиодных индикаторов 1 группа индикаторы Сеть В Нагрузка В Нагрузка кВА Нажимая кнопку расположенную под индикатором Нагрузка кВА можно последовательно проконтролировать на цифровом индикаторе значение соответственно входного напряжения выходного напряжения мощности потребляемой нагрузкой температуры системы трансформаторов не для всех моделей одновременно будет светиться соответствующий индикатор При длительном нажатии кнопки индикация выключается Для повторного включения индикации необходимо еще раз нажать кнопку 2 группа Напряжение сети индикаторы Высокое Низкое Светодиодные индикаторы Высокое и Низкое мигают когда устройство стабилизации отключается или не может подключиться к сети по причине завышенного или заниженного напряжения В режиме нормальной работы стабилизатора эти светодиоды не светятся 3 группа Стабилизатор индикаторы Вкл Сеть Нагрузка Откл Перегрев Выходное напряжение Завышено Выходное напряжение Занижено В случае когда питание нагрузки осуществляется через устройство стабилизации см раздел Описание работы светятся индикаторы Вкл Сеть Нагрузка Индикатор Откл мигает если при работе изделия возникают условия приводящие к отключению нагрузки от устройства стабилизации и светится постоянно после отклонения нагрузки см разделы Описание работы и Внештатная индикация и показания таймера Индикатор Перегрев сигнализирует о перегреве системы трансформаторов см 5
