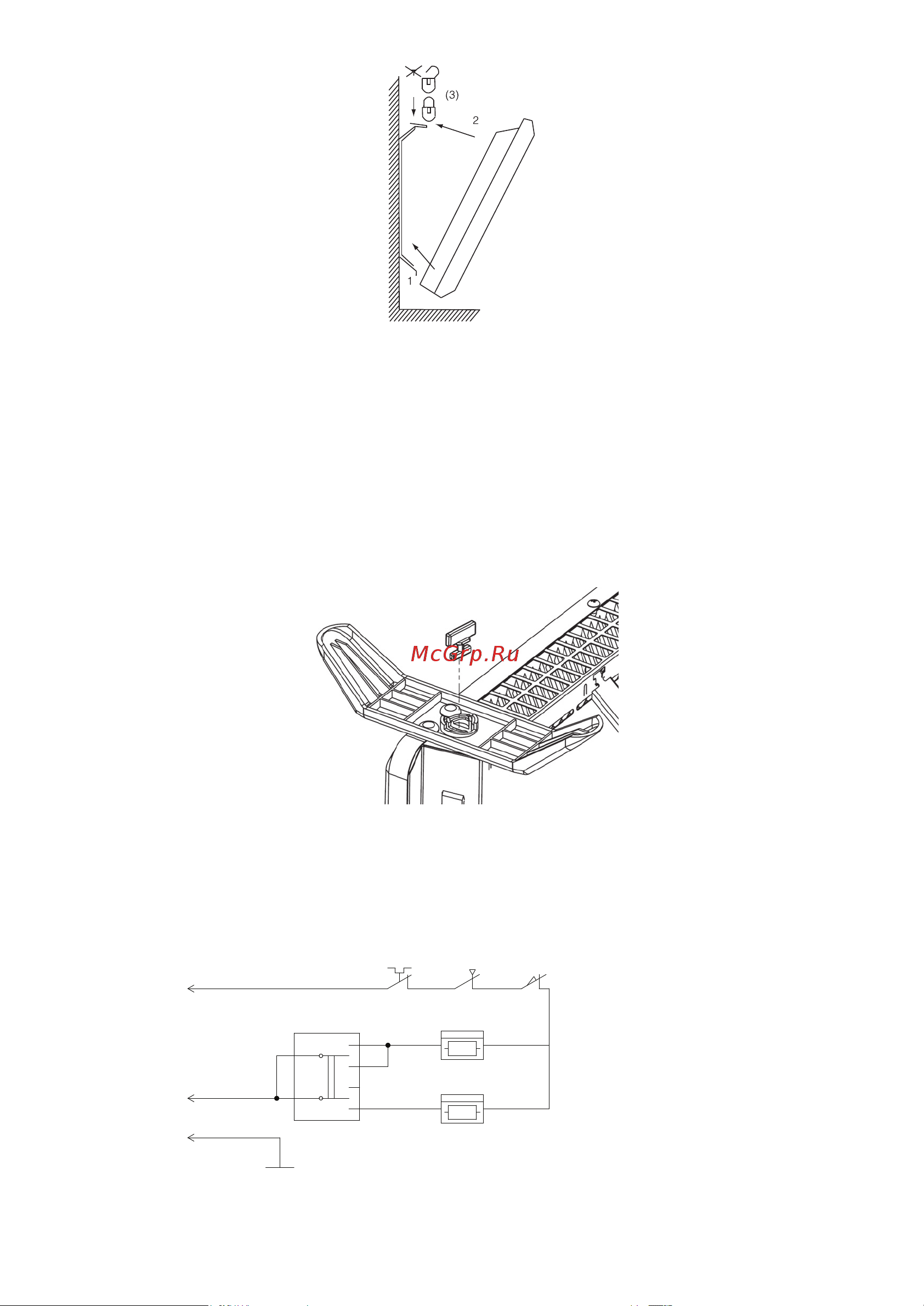

Рис. 7

Установка на полу

Используя опоры, которые идут в комплекте, а также изучив схему крепления ниже, установите

прибор на полу.

• перевернуть конвектор нижней частью кверху;

• взять одну из опорных ножек;

• приложить планку опорной ножки к месту крепления на конвекторе так, чтобы выпуклая

часть планки прилегала плотно к корпусу конвектора, винтовое отверстие должно совпасть;

• закрепите опорную ножку с помощью специального пластикового полуоборотного кре-

пления, которое входит в комплект;

• так же установить вторую ножку.

Рис. 8

11. Схема электрическая

Рис. 9

EK1 - электронагреватель;

SK1 - терморегулятор;

SA1 - сетевой выключатель;

SK2 - защитный термостат;

SQ1 - датчик опрокидывания

SA1

220-230 В

SK1

SK2

EK1.1

EK1.2

EK1 — электронагреватель;

SK1 — терморегулятор;

SА1 — сетевой выключатель;

SK2 — защитный термостат;

SQ1 — датчик опрокидывания.
