AMPERA Pro

Руководство по установке и эксплуатации

стр. 20

электрические котлы

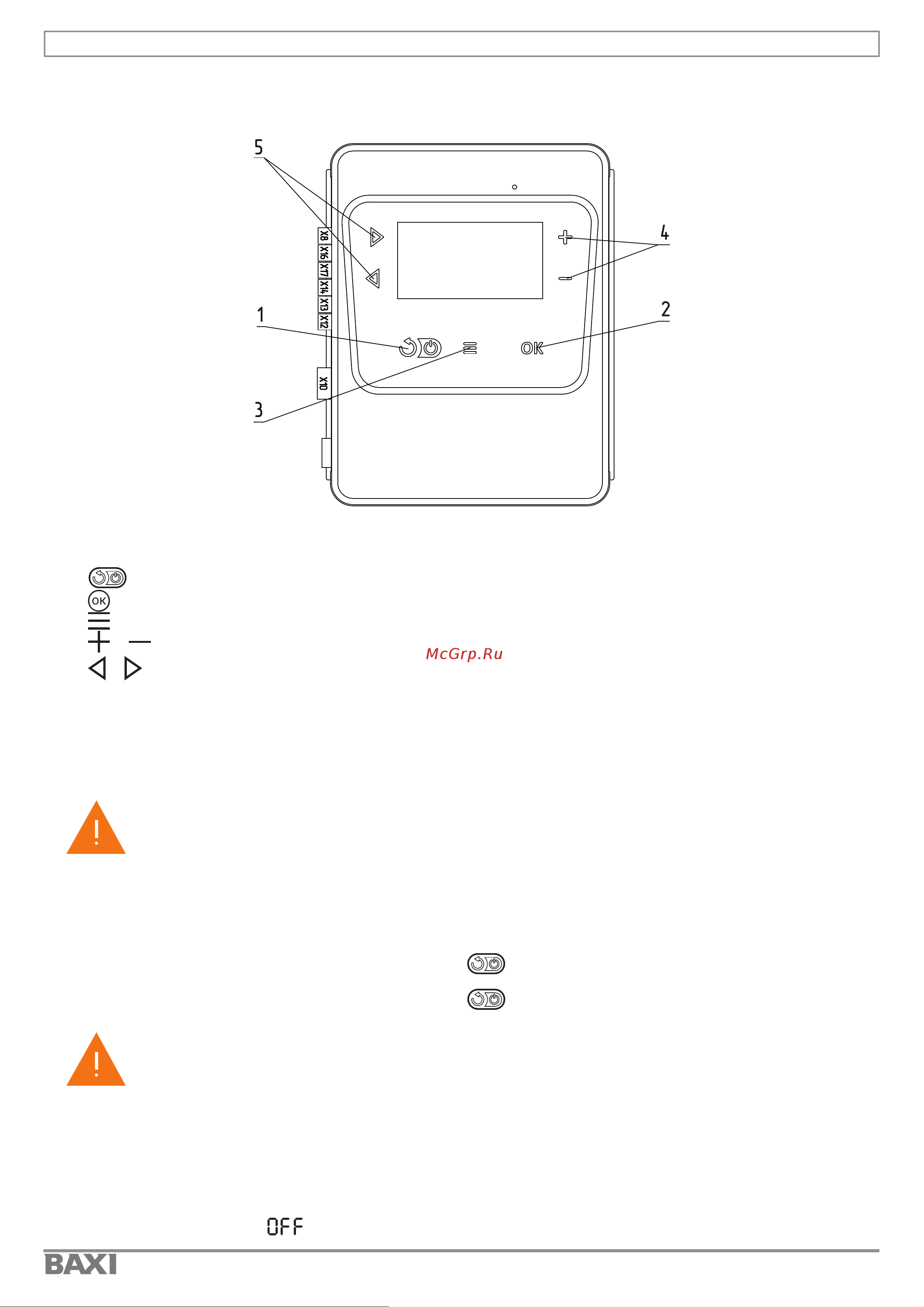

Рис.14 Внешний вид контролера «X-line 100E»

Кнопка выхода без сохранения настроек

Кнопка сохранения внесенных изменений

Кнопка перехода в пользовательское меню и меню монтажника

и Кнопка изменения значений настроек

и Кнопка навигации по меню

Контроллер имеет три основных меню

• меню пользователя;

• меню монтажника;

• меню сервисного инженера.

Функционал каждого меню описан в соответствующих разделах.

При выключении котла происходят следующие действия

• поочередно отключаются ступени мощности;

• экран котла отключается для сохранения ресурса;

• мощность котла устанавливается на значение «0»;

• отключается насос через время задержки отключения циркуляционного насоса;

• отключается переключающий трехходовой клапан приоритета бойлера ГВС;

• загорится пиктограмма

Выключение котла через меню пользователя

1. Выключение производится удержанием кнопки

в течении 5 секунд, после чего котел сразу

выключается;

2. Включение котла производится той же кнопкой

Внимание! При выключении котла данным способом, котел продолжает находиться под

напряжением.

7. ОПИСАНИЕ ОРГАНОВ УПРАВЛЕНИЯ

7.1. Функциональные клавиши контроллера

7.2. Включение/выключение котла
