AMPERA Pro

Руководство по установке и эксплуатации

стр. 33

электрические котлы

1. Котел;

2. Насос;

3. Отопительные приборы;

4. Датчик температуры в помещении

(из комплекта поставки прибора Baxi

Connect);

5. Датчик температуры улицы;

6. Датчик температуры ГВС;

7. Бак косвенного нагрева;

8. Клапан приоритета бойлера ГВС;

9. Тройник.

10. Устройство Baxi Connect.

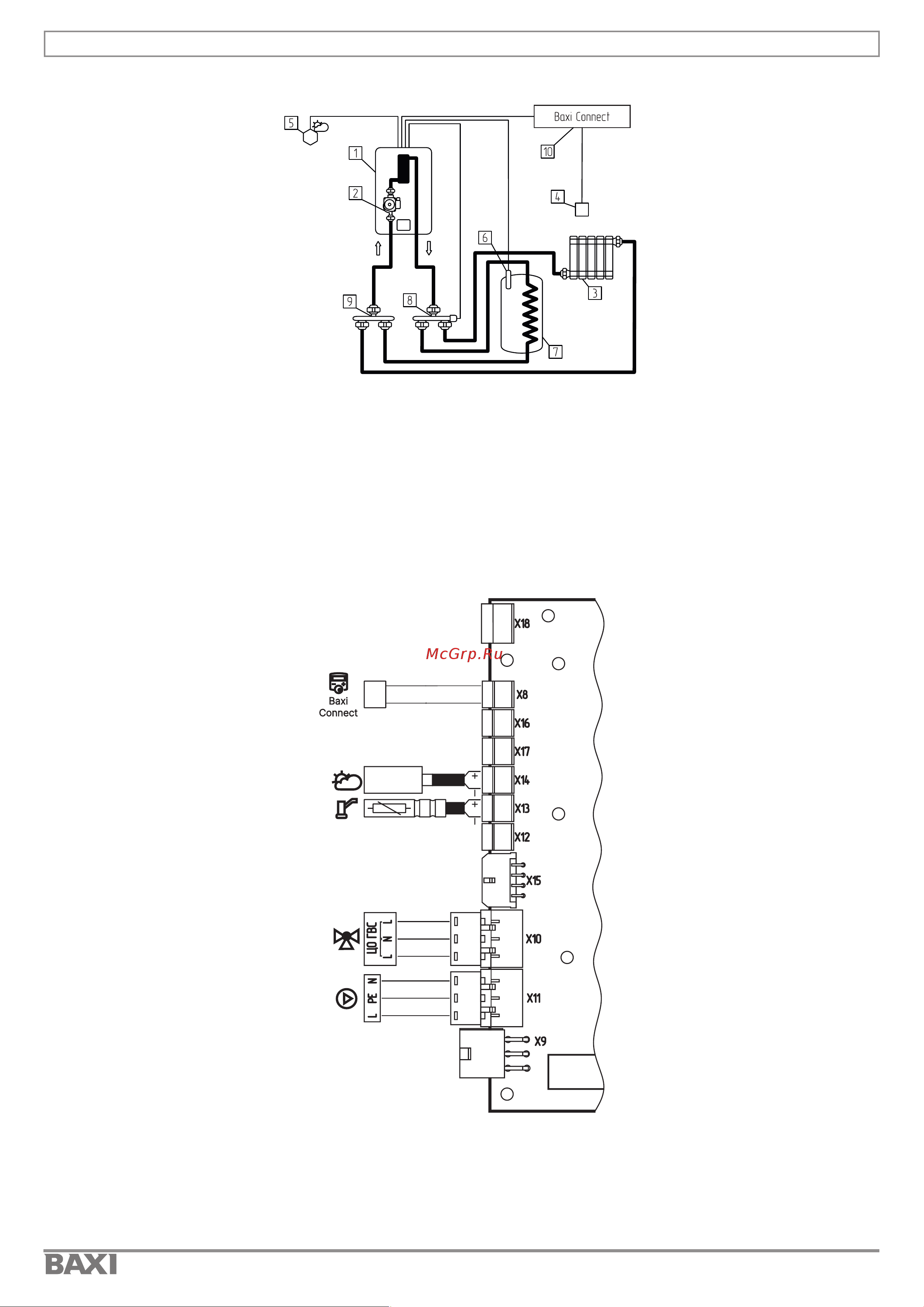

Схема 4. Контур отопления и ГВС управляемые с помощью переключающего клапана

Рис.19 Подключение клапана приоритета бойлера ГВС, датчиков ГВС и улицы,

и устройства Baxi Connect к контроллеру «X-Line 100Е»

9.4. Схема 4. Бойлер ГВС + отопление с устройством Baxi Connect
