AMPERA Pro

Руководство по установке и эксплуатации

стр. 38

электрические котлы

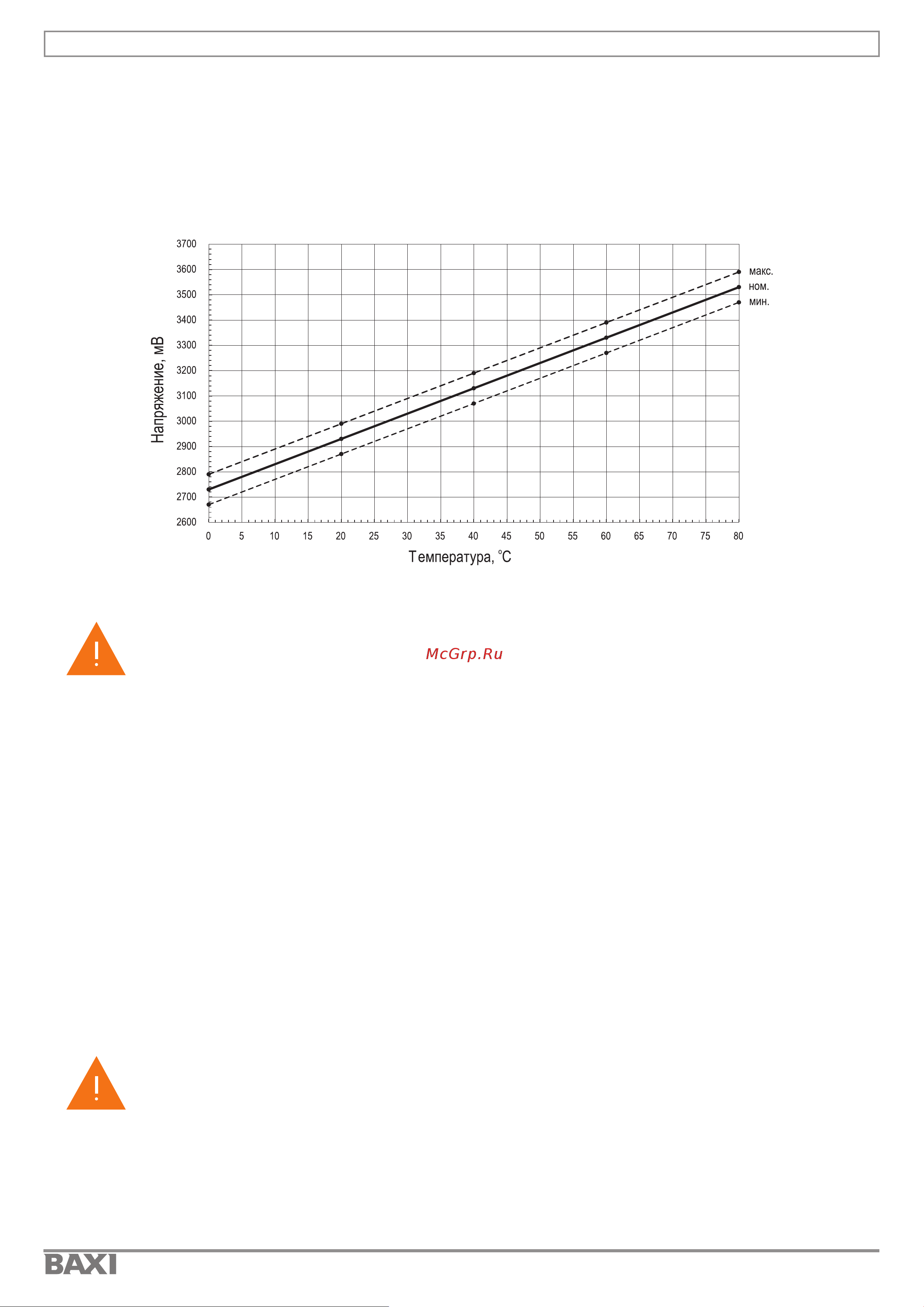

Рис.21 Напряжение на датчике в зависимости от температуры

Методика проверки сопротивления изоляции нагревательного элемента.

• Обесточить котел;

• отсоединить все провода от нагревательного элемента;

• соединения не должны иметь ржавчины и загрязнений;

• перевести переключатель измерительного прибора в нужное положение;

• подключить щуп №1 измерительного прибора к общей нейтральной клемме нагревательного

элемента, а щуп №2 приложить к «корпусу» нагревательного элемента;

• провести измерение сопротивления изоляции ТЭН. Сопротивление изоляции ТЭН проверяют

измерительным прибором с рабочим напряжением не менее 500 В;

• значение сопротивления изоляции ТЭН в блоке согласно ГОСТ 19108 должно быть не менее

1 МОм. Во время проверки сопротивления изоляции, не должно происходить поверхностного

перекрытия или пробоя изоляции;

• если значение сопротивления изоляции нагревательного элемента менее 1 МОм, его следует

заменить;

• технические характеристики используемых нагревательных элементов приведены в таб.6;

• значение сопротивления изоляции ТЭН в блоке согласно ГОСТ 19108 должно быть не менее

1 МОм. Во время проверки сопротивления изоляции, не должно происходить поверхностного

перекрытия или пробоя изоляции.

Внимание! Во время измерения изоляции запрещается прикасаться к нагреваемому

элементу и соприкосновение проверяемого нагревательного элемента с

токопроводящими поверхностями, так как это может привести к поражению

электрическим током.

Проверка датчиков температуры

• Проверить датчики температуры путем измерения напряжения на них, зависящего от

температуры окружающей среды (см. рис.21).

• При появлении значительной разницы между измеренными величинам их напряжения и

величинами графика, следует:

1. Откорректировать показания датчиков в меню «Общие настройки» подменю «Коррекция

датчиков»;

2. Если коррекция не помогла, необходимо заменить датчик на исправный.

Внимание! При проведении проверки необходимо использовать только исправные и

поверенные измерительные приборы.
