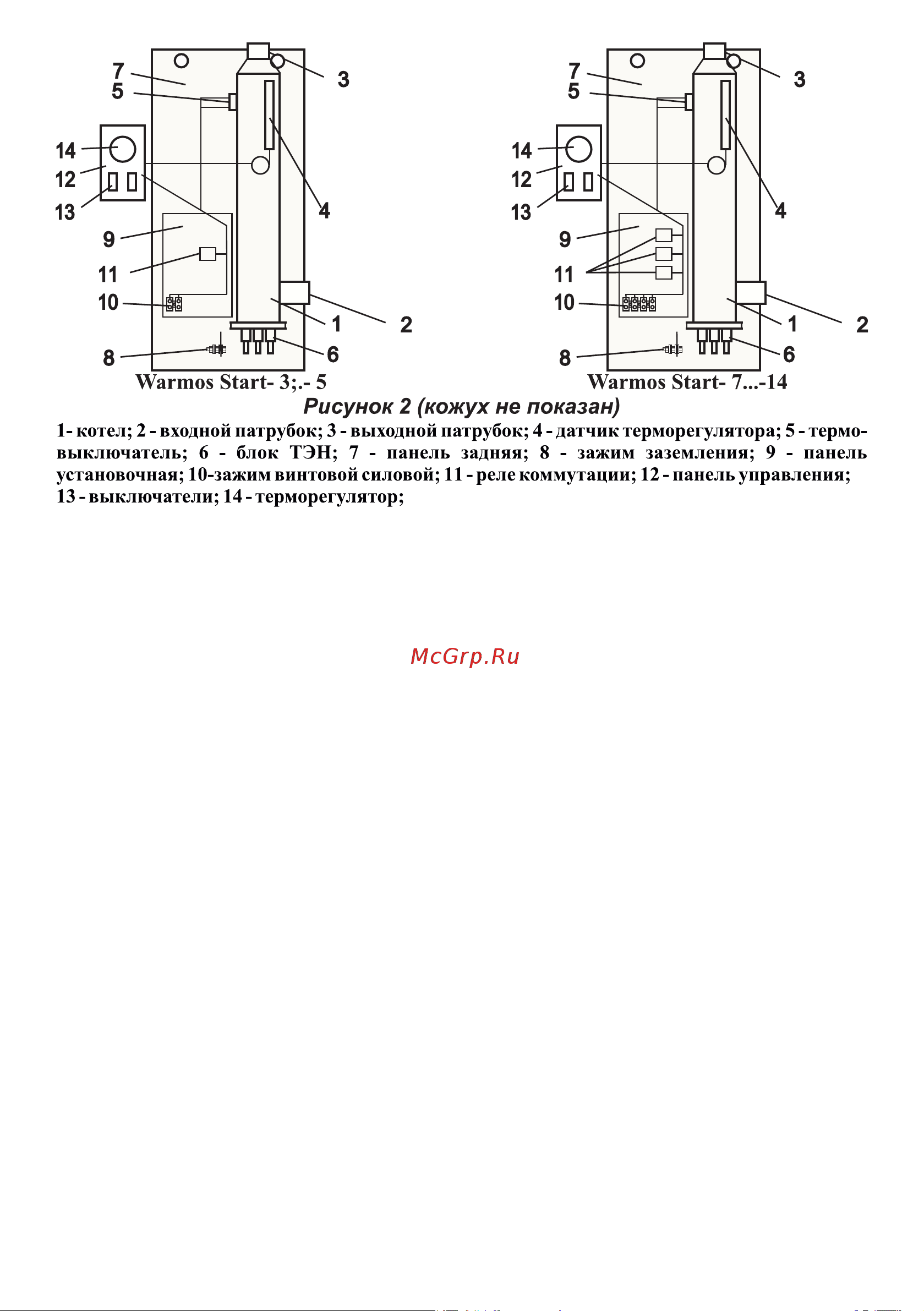

4.3 Приборы Warmos Start в соответствии с рис. 2 состоят из

следующих основных частей:

- котла (1) с входным (2) и выходным (3) патрубками G1 наружн.,

д а т ч и к о м т е р м о р е г у л я т о р а ( 4 ) , а в а р и й н ы м с а м о в о з в р а т н ы м

термовыключателем (5), отключающим прибор при 92 С, и блоком ТЭНов (6);

- панели задней (7), с размещенным на ней зажимом заземления (8)

для подключения защитного проводника РЕ;

- панели установочной (9) с размещенными на ней: зажимом

винтовым (10), служащим для подключения внешнего силового кабеля;

реле коммутации (11)

- панели управления (12), с расположенными на ней выключателями

ступеней мощности (13) и терморегулятором (14), служащим для установки

температуры нагрева теплоносителя.

4.4 ТЭНы изготовлены из нержавеющей стали. Уплотнение блока

ТЭНов фланцевое, герметизируется резиновой уплотнительной прокладкой.

4.5 Для уплотнения ввода питающего кабеля прибор имеет гермоввод

(уплотнительную манжету).

4.6 Приборы Warmos Start имеют один блок нагревателей (6),

состоящий из трех ТЭНов равной мощности. ТЭНы в приборах до 5 кВт

включительно расчитаны на работу под напряжением 220 В. ТЭНы приборов

мощностью 7 кВт и 9 кВт рассчитаны на работу под напряжением

220/380 В. ТЭНы приборов мощностью 12 кВт и 14 кВт рассчитаны на

напряжение 380 В.

4.7 При однофазном подключении приборов Warmos Start- 3...-9 , а

также при трёхфазном подключении Warmos Start -7; -9 выключателем «I»

прибор включается на 2/3 от номинальной мощности (первая ступень),

выключателем «II» - на 1/3 (вторая ступень). Одновременным включением

выключателей «I» и «II» прибор включается на номинальную мощность

(третья ступень).

- 4 -
