- 15 -

Руководство пользователя

АЭК «INTOIS COMFORT», «INTOIS COMFORT H»

ПОРЯДОК ВКЛЮЧЕНИЯ

Перед включением АЭК необходимо проверить: правильность подключения к системе отопления, наличие в системе отопления

воды, отсутствие утечек воды, наличие надёжного заземления, правильность подключения к электрической сети. Запорная арматура

(если она установлена в системе на трубопроводах к аппарату) должна быть в открытом состоянии.

Запрещается производить включение АЭК при наличии не устранённых замечаний по п.7.1.

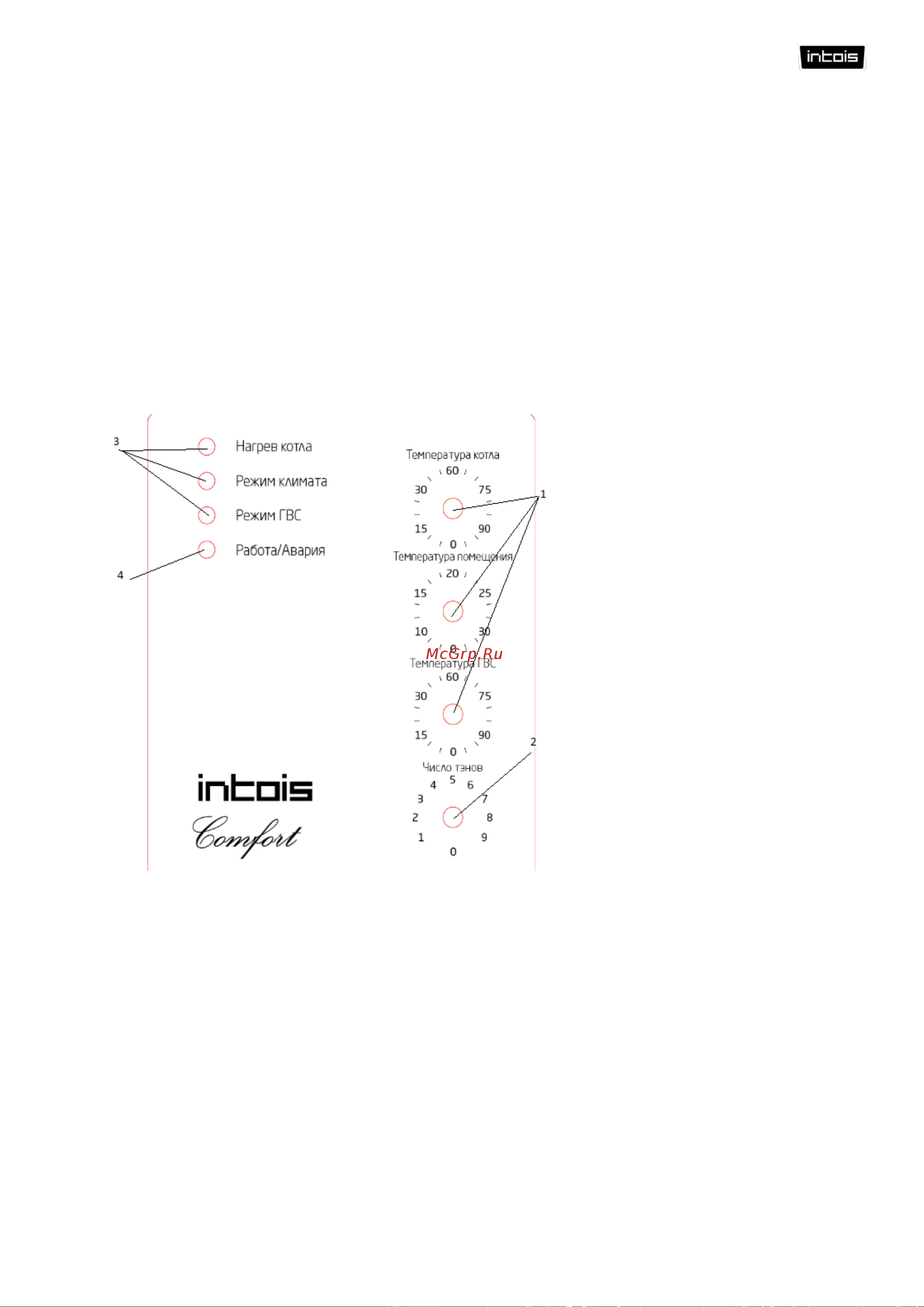

На лицевой части АЭК расположен блок управления контроллера. Блок управления (рис.3)

На блоке управления:

1. Регуляторы задания температуры котла, помещения и ГВС

2. Регулятор выбора количества работающих тэнов (в зависимости от количества тэнов)

3. Светодиоды включения датчиков котла, помещения и ГВС

4. Светодиод работа (зеленый) / авария (красный)

Рис 3

Включение и выключение электрокотла Интоис Комфорт

1. Для включения котла на нагрев помещения, необходимо выбрать датчик, по которому будет осуществляться

отопление (или котла или помещения) и повернуть регулятора с отметки 0 до нужного значения температуры. (В

случае, если включены оба регулятора, то приоритет отдается датчику помещения и по нему будет осуществляться

отопление). Для выключения нагрева помещения необходимо повернуть регулятор до отметки 0

2. Для включения котла на нагрев ГВС необходимо повернуть регулятор температуры ГВС с отметки 0 до нужного

значения. Для выключения нагрева ГВС, необходимо повернуть регулятор до отметки 0.

3. Для выбора количества работающих тэнов необходимо повернуть регулятор до нужного значения (Поз. 2).

В двухтэновом котле можно выбрать от1 до 2, в трехтэновом от 1 до 3, в шеститэновом от 1 до 6, в девятитэновом от1

до 9.

4. При всех включенных датчиках нагрева, приоритет отдается датчику нагрева ГВC
