Установка 5

0020266028_01 Ray Protherm Руководство по установке и техническому обслуживанию 11

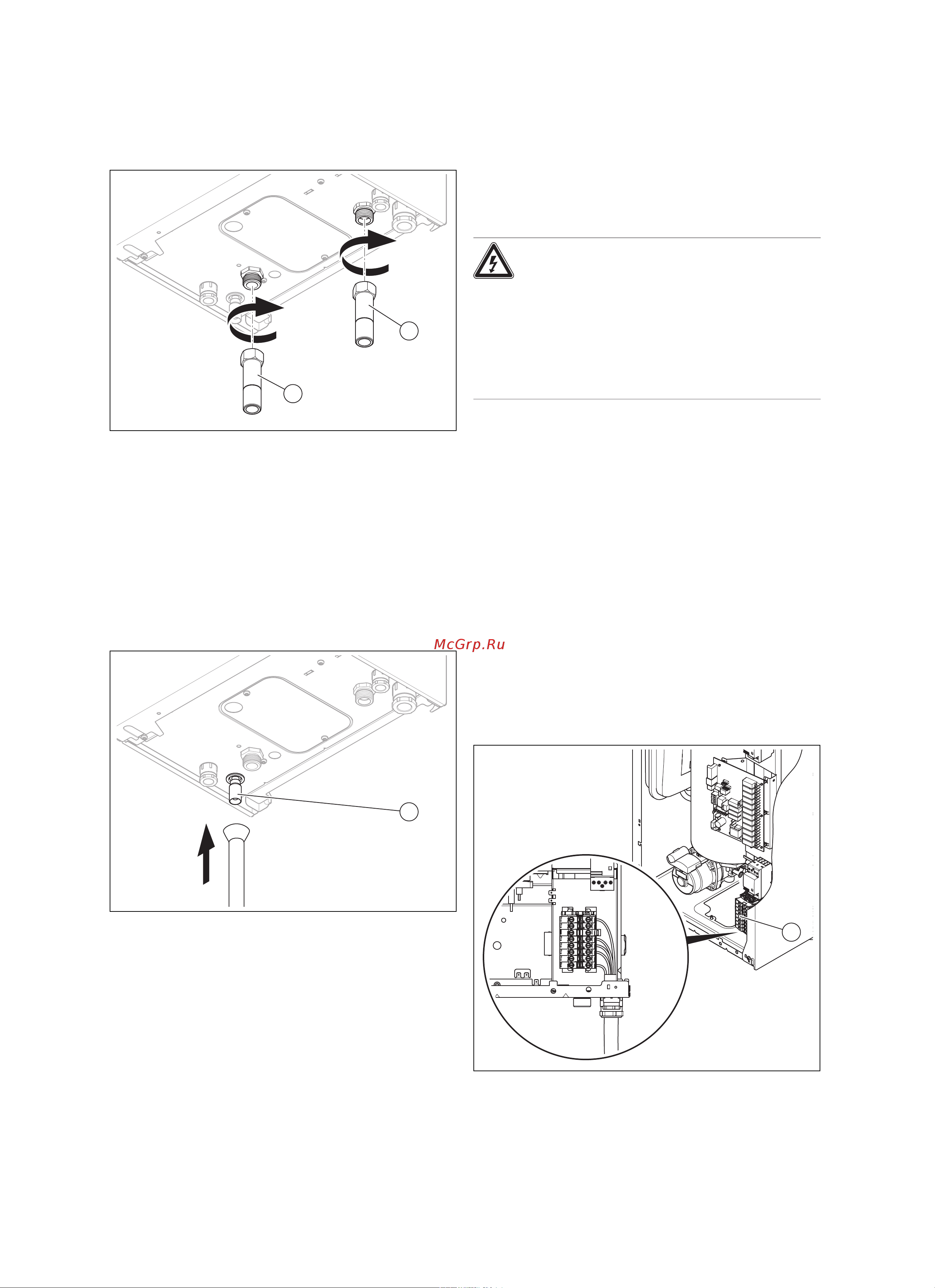

5.1 Подключение подающей линии системы

отопления и обратной линии системы

отопления

1. Присоедините трубопровод подающей линии си-

стемы отопления (1). к патрубку подающей линии

системы отопления.

2. Присоедините трубопровод обратной линии си-

стемы отопления (2). к патрубку обратной линии си-

стемы отопления.

3. Установите перепускной клапан, чтобы отключать

изделие при закрытых вентилях радиаторов.

4. В регионах с высокой жёсткостью воды используйте

устройство для смягчения воды.

5.2 Подключение предохранительного клапана

1. С помощью заливной воронки присоедините слив-

ной трубопровод к сливу (1). предохранительного

клапана.

2. Проложите сливной трубопровод по возможности

кратчайшим путем и под уклоном.

3. Выведите сливной трубопровод через гидрозатвор

в канализационную трубу или протяните сливной

трубопровод на улицу.

4. Сливной трубопровод должен заканчиваться так,

чтобы при выходе воды или пара не ошпарились

люди и не повредились электрические детали.

5. Убедитесь, что конец трубопровода в случае вы-

вода его на улицу заметен.

5.3 Электромонтаж

Электромонтаж разрешается выполнять только специа-

листу-электрику.

Сечение кабельных жил рассчитывается проектировщи-

ком в зависимости от условий монтажа (например, длина

кабеля, общая входная мощность изделия и т. д.).

Опасность!

Опасность для жизни в результате пора-

жения электрическим током!

▶ Отключите подвод электрического

тока.

▶ Примите меры к предотвращению по-

вторного включения подвода электри-

ческого тока.

▶ Убедитесь, что номинальное сетевое напряжение

соответствует техническим характеристикам, а ток

имеет синусоидальную форму.

▶ Подключите изделие с помощью стационарного под-

ключения и разъединительного устройства с раство-

ром контактов не менее 3 мм (например, предохрани-

телей или силовых выключателей) (→ страница 26).

▶ Введите соответствующий стандартам трёхжильный

кабель подключения к сети через кабельный ввод в

изделие.

– Провод для присоединения к сети: гибкие провода

▶ Дополнительно установите (в рамках монтажных ра-

бот) выключатель электропитания в непосредствен-

ной близости от изделия.

– Расстояние: 10 см

▶ Убедитесь, что выключатель полностью отсоединяет

фазу (L) и нейтраль (N).

5.3.1 Подключение сетевого кабеля

1. Смонтируйте прилагаемый кабельный ввод для ка-

беля (1). подключения к электросети.

2. Проведите кабель подключения к сети через правый

задний кабельный ввод на нижней стороне изделия.

(→ страница 5)
