3. Снимите оболочку с кабеля подключения к сети при-
мерно на 2 - 3 см и удалите изоляцию с жил.
4. Подсоедините соединительные провода к соответ-
ствующим резьбовым клеммам. (→ страница 26)
5. Убедитесь, что соединительные провода механиче-
ски надёжно зафиксированы в резьбовых клеммах.
5.3.2 Настройка двухтарифного режима
1. Снимите перемычку на клемме X2 (ESC.
(→ страница 26)
2. Подключите контакт приёмника управляющего сиг-
нала к клемме X2 (ESC).
5.3.3 Подключение заземляющего кабеля
1. Подключите заземляющий кабель к разъему зазем-
ления на изделии и к подходящей точке заземления
на внутридомовых инженерных сетях, во избежание
коротких замыканий в изделии (например, из-за про-
никновения воды).
2. Подсоедините заземляющий кабель к разъему за-
земления на передней крышке изделия.
5.3.4 Подключение регуляторов и внешних
компонентов

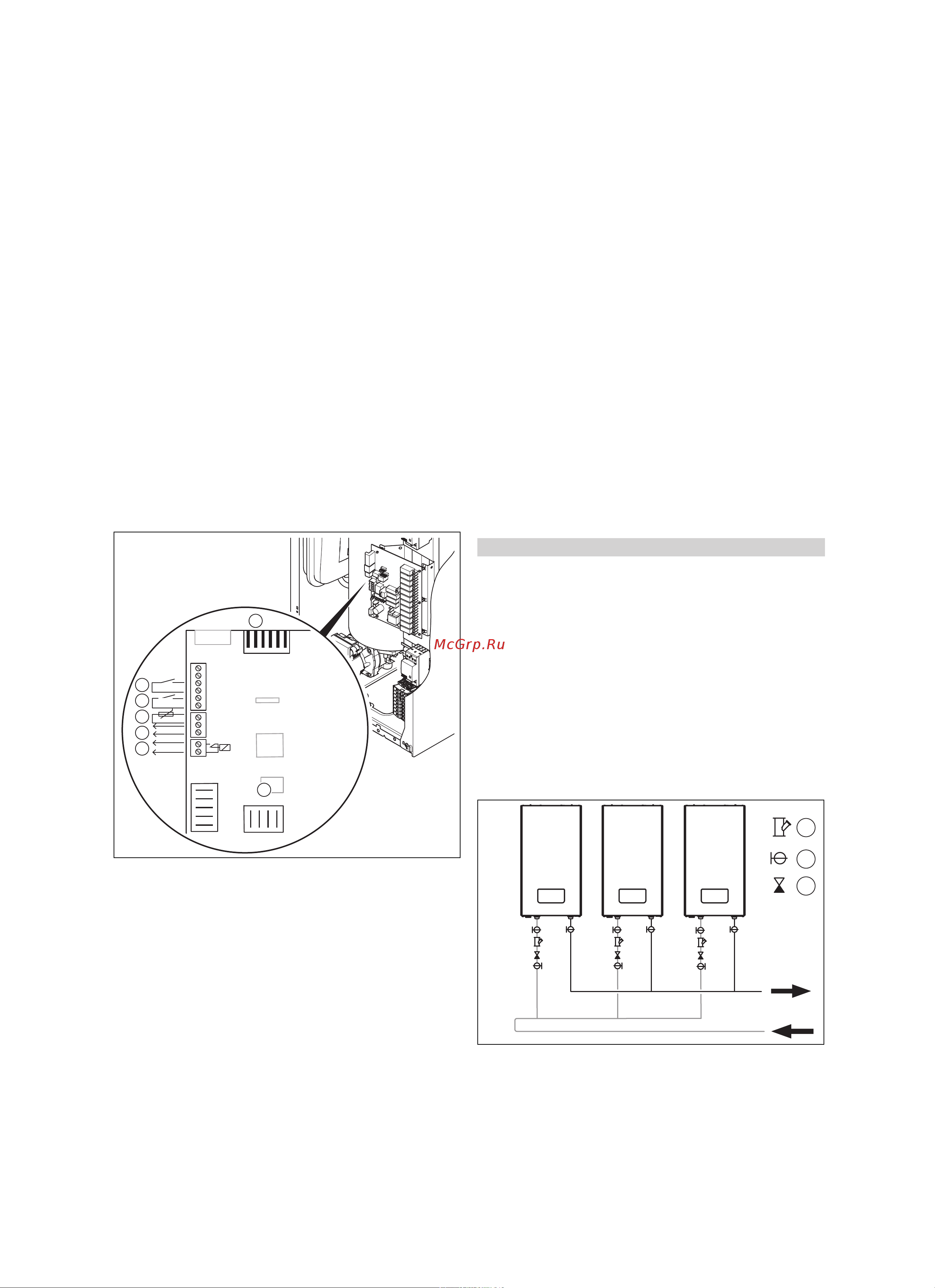

X40
X14
X15
X2
ESC
X30
X7
X41
X17
X16
X4
eBus
GND
RT24
GND
Limiter
GND
RCCPS
OUTDOOR SENSOR
syst temp
DCF77
GND
GND
Tank Sensor
GND
Aquastat
SPEED1
SPEED2
PE
N
L
PE
N
LA
LB
2
1
3
4
6
5
7
1 Подключение датчика
температуры наруж-
ного воздуха, X41
2 Подключение комнат-
ного регулятора тем-
пературы, X17 (RT24,
GND)
3 Подключение контакта
реле сброса нагрузки
в месте эксплуатации,
X17 (Limiter, GND) -
ограничитель
4 Подключение датчика
NTC (накопитель горя-
чей воды), X16 (Tank
Sensor, GND) - ис-
пользовать комплект
принадлежностей
5 Подключение тер-
мостата (накопитель
горячей воды), X16
(GND, Aquastat) - ис-
пользовать комплект
принадлежностей
6 Подключение каскад-
ной схемы, X4
7 Подключение накопи-
теля горячей воды или
внешних сигнальных
устройств, X15
1. См. документацию к соответствующему компоненту.
2. Проведите провода подсоединяемых компонентов
через левый и правый кабельные вводы на нижней
стороне изделия. (→ страница 5)
3. Снимите оболочку с соединительного провода при-
мерно на 2 - 3 см и удалите изоляцию с жил.
4. Подсоедините соединительные провода к соответ-
ствующим резьбовым клеммам. (→ страница 26)
5. Убедитесь, что соединительные провода механиче-
ски надёжно зафиксированы в резьбовых клеммах.
5.3.5 Подключение реле сброса нагрузки
Внешнее реле сброса нагрузки может регулировать мощ-
ность изделия в зависимости от потребления мощности
зданием.
При чрезмерной нагрузке на электросеть мощность изде-
лия автоматически снижается.
Подсоедините реле сброса нагрузки в месте эксплу-
атации к контакту X17 разъема ограничителя мощно-
сти.
5.3.6 Подключение внешнего датчика сигналов
Если накопитель горячей воды не подключён, можно
подсоединить внешний датчик сигналов для индикатора
неисправностей изделия к штекерному разъёму X15.
Условие: Накопитель горячей воды не подключён
Подсоедините внешний датчик сигналов через резь-
бовую клемму (AKZ 950/3 или аналог) к контактам LA
и N штекерного разъёма X15 (→ страница 26).
Установите параметр d.26 на значение 6.
В случае обнаружения неисправности F.xx в изде-
лии выдаётся сигнал.
5.3.7 Подключение внешнего насоса
Используйте оригинальный комплект принадлежно-
стей или подключите внешний кабель насоса к разъ-
ёму X15.
5.3.8 Соединение по каскадной схеме
1
2
3
1 Фильтр
2 Запорный кран
3 Обратный вентиль
Если мощность изделия не может скомпенсировать теп-
лопотери в здании, то подключите дополнительный при-
бор из этой серии мощностью 24 или 28 кВт.
