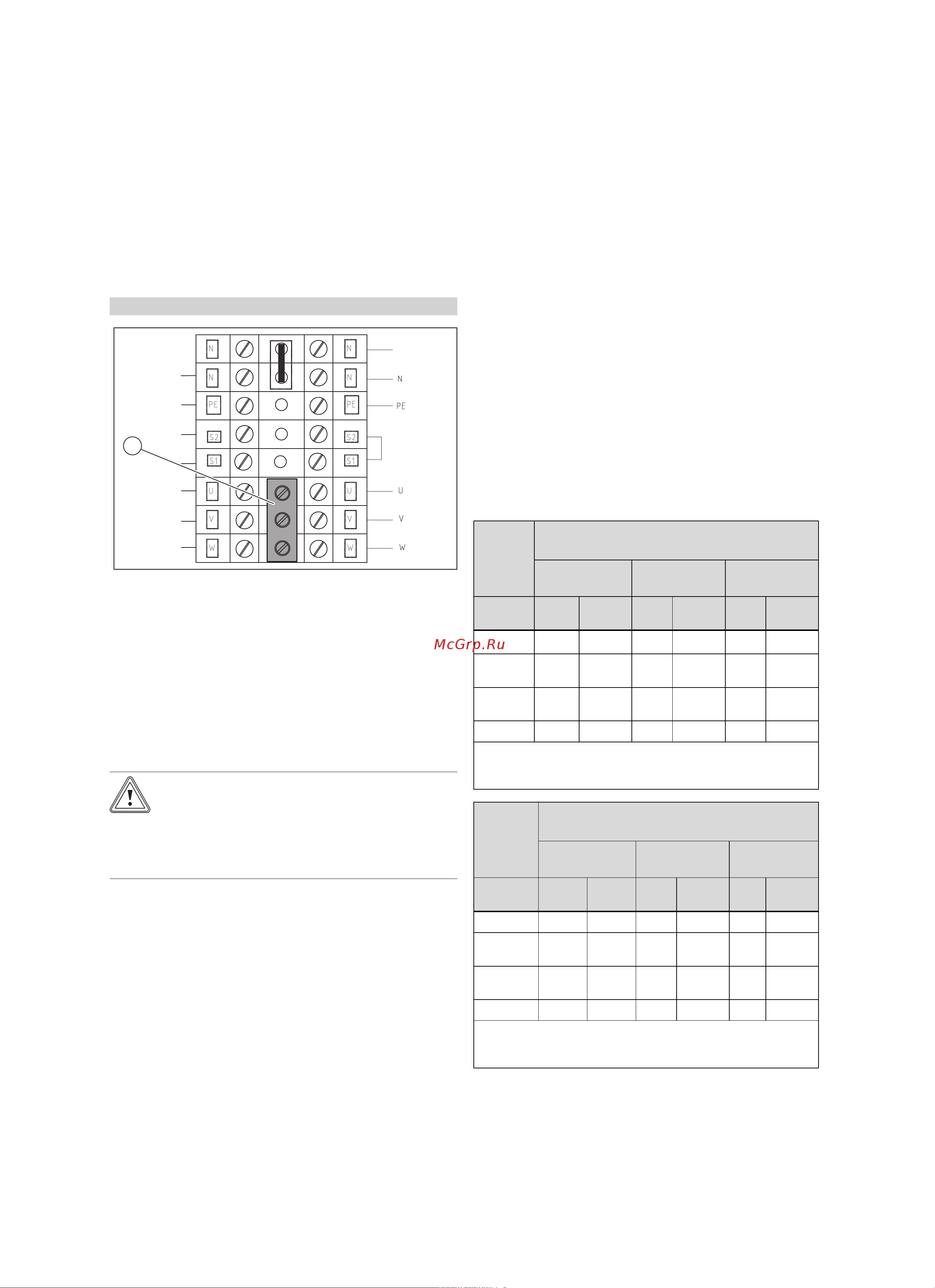

Ввод в эксплуатацию 6
0020266028_01 Ray Protherm Руководство по установке и техническому обслуживанию 13
▶ Соедините контакты резьбовой клеммы X4 управля-
емого изделия с контактами RT24 и GND резьбовой
клеммы X17 дополнительного изделия.
▶ Если каскадной схемой управляет комнатный регу-
лятор температуры, то дополнительно соедините
управляющий провод комнатного регулятора темпе-
ратуры с контактами RT24 и GND резьбовой клеммы
X17 управляемого изделия.
5.3.9 Подключение изделия к однофазной
электросети
Условие: Изделие мощностью 6 или 9 кВт
1
▶ При отсутствии трехфазного разъема подключите
изделие к сети однофазного тока.
▶ Для этого наденьте прилагаемую перемычку (1). на
основной блок разъемов, чтобы соединить фазовые
клеммы на этом блоке.
6 Ввод в эксплуатацию
6.1 Проверка и подготовка греющей воды/
заправочной и подпиточной воды
Осторожно!
Риск материального ущерба из-за нека-
чественной греющей воды
▶ Обеспечьте наличие греющей воды
удовлетворительного качества.
▶ Прежде чем наполнить систему или долить в нее
воду, проверьте качество греющей воды.
Проверка качества греющей воды
▶ Отберите немного воды из отопительного контура.
▶ Проверьте внешний вид греющей воды.
▶ Если вы обнаружите осаждаемые вещества, тогда
удалите шлам из системы.
▶ С помощью магнитного стержня проверьте, присут-
ствует ли магнетит (оксид железа).
▶ Если вы обнаружите магнетит, тогда очистите си-
стему и проведите соответствующие мероприятия
по защита от коррозии. Или установите магнитный
фильтр.
▶ Проверьте значение pH отобранной воды при 25 °C.
▶ При значениях меньше 6,5 или больше 8,5 очистите
систему и подготовьте греющую воду.
▶ Убедитесь, что в греющую воду не может попасть
кислород.
Проверка заправочной и подпиточной воды
▶ Прежде чем наполнить систему, измерьте жесткость
заправочной и подпиточной воды.
Подготовка заправочной и подпиточной воды
▶ При приготовлении воды для наполнения системы и
ее подпитки соблюдайте действующие внутригосу-
дарственные предписания и технические правила.
Если внутригосударственные предписания и технические
правила не предусматривают более высоких требова-
ний, действует следующее:
Подготовка греющей воды требуется,
– если количество всей воды для наполнения системы
и ее подпитки во время срока службы системы превы-
сило в три раза номинальный объем системы отопле-
ния или
– если не соблюдаются ориентировочные значения,
перечисленные в приведенной ниже таблице или
– если значение pH меньше 6,5 или больше 8,5.
Суммар-
ная теп-
ловая
мощ-
ность
Жёсткость воды при удельном объеме
системы
1)
≤ 20 л/кВт
>20 л/кВт
≤ 50 л/кВт
>50 л/кВт
кВт ° дН
моль/
м³
° дН
моль/
м³
° дН
моль/
м³
< 50
< 16,8
< 3 11,2 2 0,11 0,02
от > 50
до ≤ 200
11,2 2 8,4 1,5 0,11 0,02
от > 200
до ≤ 600
8,4 1,5 0,11 0,02 0,11 0,02
> 600 0,11 0,02 0,11 0,02 0,11 0,02
1) Литры номинального объема/тепловая мощность; на мно-
гокотельных установках нужно использовать минимальную
единичную тепловую мощность.
Суммар-
ная теп-
ловая
мощ-
ность
Жёсткость воды при удельном объеме
системы
1)
≤ 20 л/кВт
>20 л/кВт
≤ 50 л/кВт
>50 л/кВт
кВт °Ж
моль/
м³
°Ж
моль/
м³
°Ж
моль/
м³
< 50 < 6 < 3 4 2 0,04 0,02
от > 50
до ≤ 200
4 2 3 1,5 0,04 0,02
от > 200
до ≤ 600
3 1,5 0,04 0,02 0,04 0,02
> 600 0,04 0,02 0,04 0,02 0,04 0,02
1) Литры номинального объема/тепловая мощность; на мно-
гокотельных установках нужно использовать минимальную
единичную тепловую мощность.
