10 Осмотр и техобслуживание

16 Руководство по установке и техническому обслуживанию Ray Protherm 0020266028_01

10.3 Опорожнение изделия и системы

отопления

1. В точке опорожнения системы отопления закрепите

шланг.

2. Другой конец шланга протяните к подходящему ме-

сту стока.

3. Откройте все сервисные краны в подающей и обрат-

ной линиях системы отопления.

4. Откройте кран опорожнения.

5. Откройте вентили для выпуска воздуха на радиа-

торах. Начните с самого верхнего радиатора и про-

должайте затем сверху вниз.

6. Когда вода стечет, снова закройте вентили для вы-

пуска воздуха на радиаторах отопления, сервис-

ные краны в подающей и обратной линиях системы

отопления и в водопроводе холодной воды, а также

сливной кран.

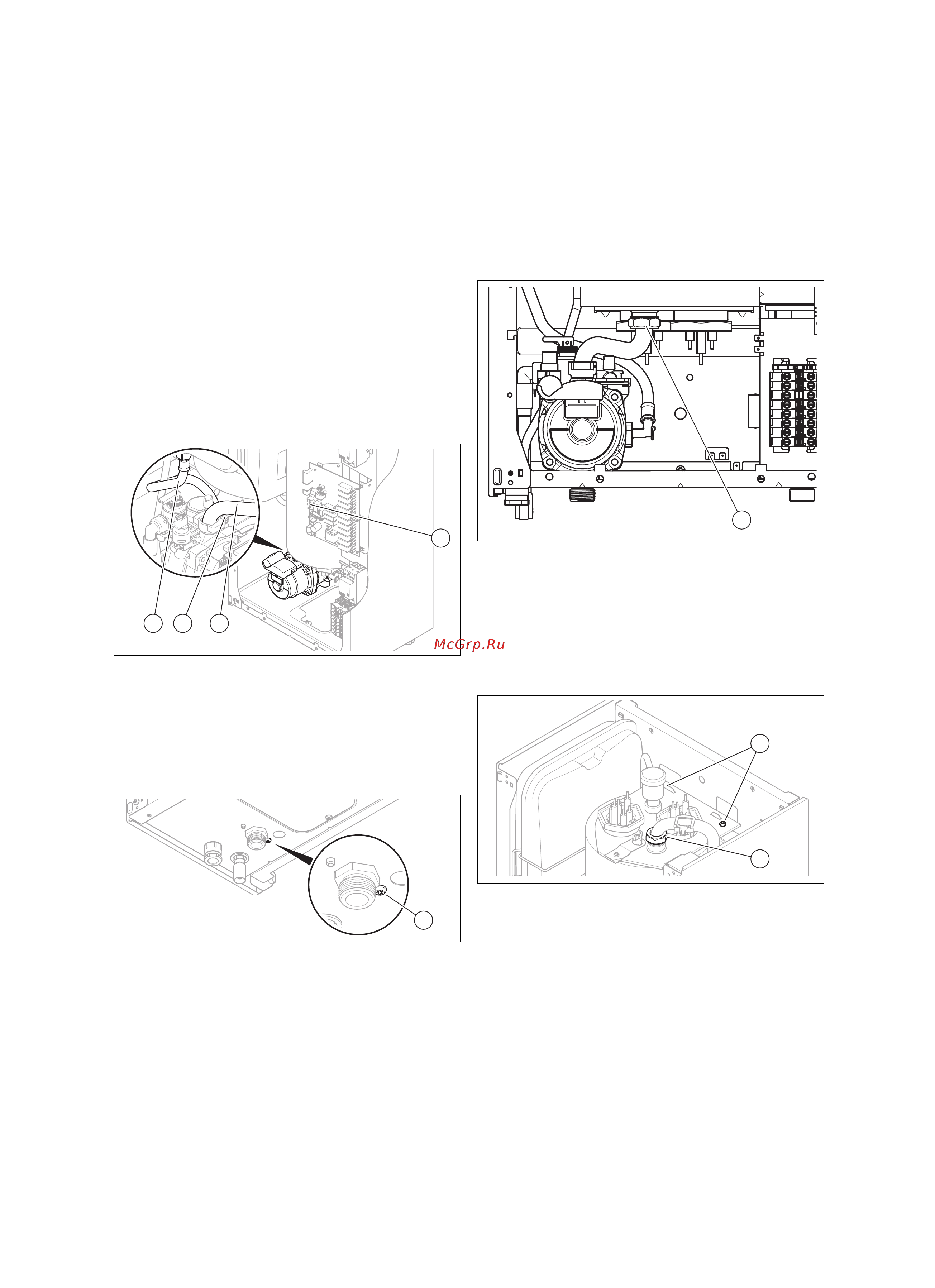

10.4 Замена насоса

4 2

1. Отсоедините провод, идущий от электронной платы

к насосу (1)..

2. Отверните резьбовое соединение обратной линии

(2). к теплообменнику.

3. Отверните резьбовое соединение трубопровода (4).

к расширительному баку.

4. Отсоедините защитную скобу (3)..

5. Выверните крепёжный винт (1). насоса на нижней

стороне изделия.

6. Осторожно поверните насос по часовой стрелке,

чтобы вынуть его из изделия.

7. При монтаже нового насоса используйте новые

уплотнения (кольца круглого сечения со смазкой на

водной основе).

8. Проверьте герметичность всех водопроводных со-

единений и надёжность контакта штекерных разъё-

мов.

10.4.1 Проверка работы насоса

1. Снимите колпачок быстродействующего воздухоот-

водчика.

2. Очистите ротор и корпус.

3. Установите двигатель на место.

4. Наверните колпачок на быстродействующий возду-

хоотводчик.

10.5 Замена теплообменника

1. Снимите боковую (→ страница 9) и верхнюю обли-

цовку изделия.

2. Отсоедините провода, идущие от ТЭНов к электрон-

ной плате и колодке подключения к сети (N, синий).

3. Отверните заземляющий провод.

4. Выверните крепёжный винт (1). обратной линии си-

стемы отопления на нижней стороне теплообмен-

ника.

5. Выверните крепежный винт (2). обратной линии си-

стемы отопления на верхней стороне теплообмен-

ника.

6. Выверните оба винта (1). на верхней стороне тепло-

обменника.

7. Извлеките теплообменник в сборе из изделия дви-

жением вверх.
