Осмотр и техобслуживание 10

0020266028_01 Ray Protherm Руководство по установке и техническому обслуживанию 17

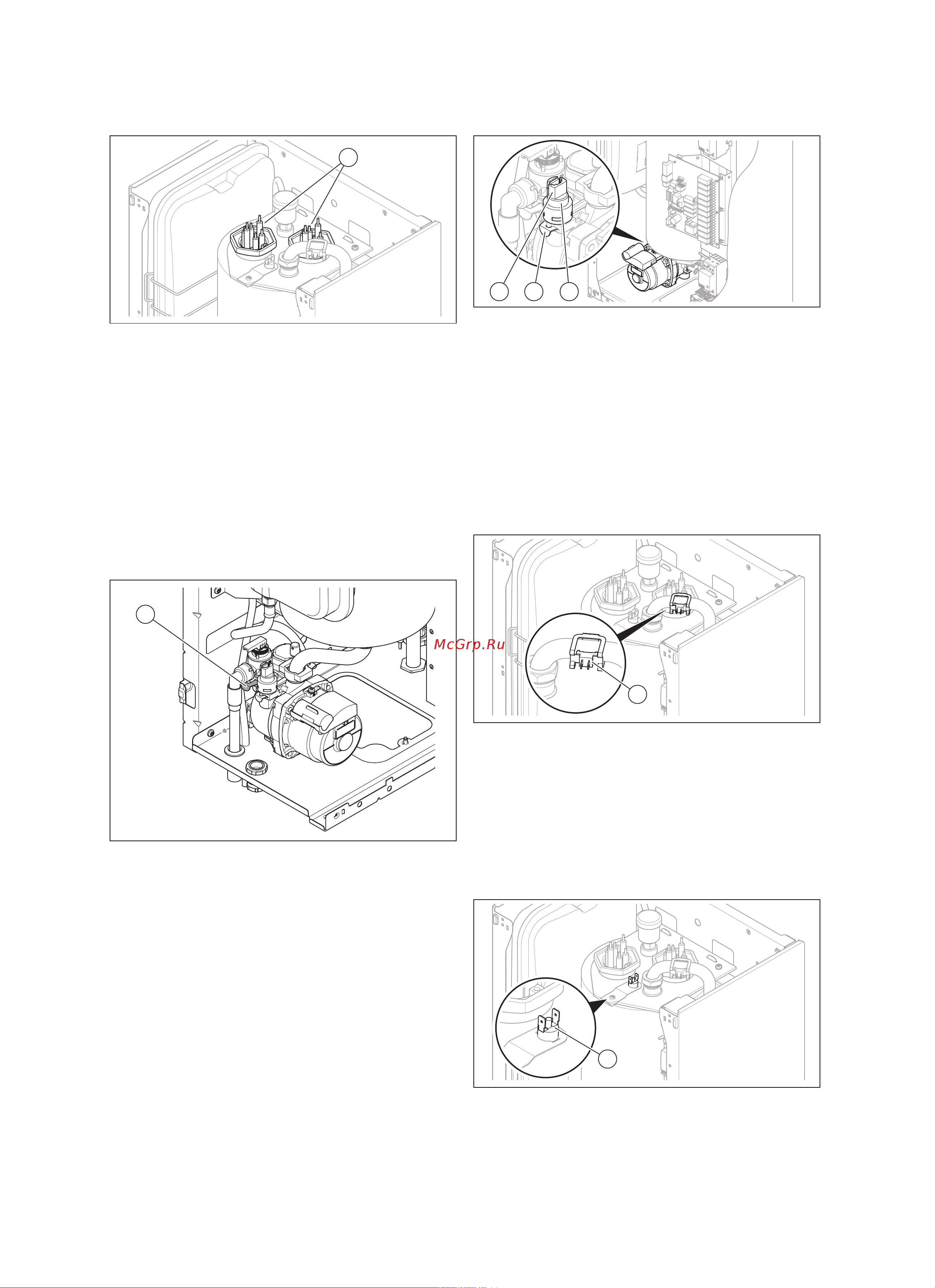

10.6 Замена ТЭНов

1. Отсоедините провода, идущие от ТЭНов (1). к элек-

тронной плате и колодке подключения к сети (N, си-

ний).

2. Открутите заземляющий провод.

3. Подходящим гаечным ключом выкрутите ТЭН (про-

тив часовой стрелки) из теплообменника.

4. Подходящим гаечным ключом вкрутите новый ТЭН

(по часовой стрелке) в теплообменник.

5. Проверьте герметичность всех водопроводных со-

единений и надежность контакта штекерных разъ-

емов.

6. Убедитесь, что контакторы и реле не заедают.

10.7 Замена предохранительного клапана

1. Снимите стопорную скобу (1). и извлеките предохра-

нительный клапан из изделия.

2. Установите новый предохранительный клапан и

зафиксируйте его стопорной скобой.

3. Проверьте надёжность крепления и герметичность

нового предохранительного клапана.

10.8 Замена датчика давления

21 3

1. Отсоедините штекер (1)..

2. Отсоедините предохранительную клемму (2). с по-

мощью отвертки.

3. Отсоедините датчик давления (3)..

4. Установите новый датчик давления.

5. Наденьте предохранительную клемму на датчик

давления.

6. Подсоедините штекер к датчику давления.

7. Проверьте надёжность крепления предохранитель-

ной клеммы и штекера.

10.9 Замена датчика NTC

1. Отсоедините оба штекера от датчика NTC (1)..

2. Снимите датчик NTC в сборе с держателем.

3. Установите новый датчик NTC.

4. Подсоедините оба штекера.

5. Проверьте надёжность крепления держателя и ште-

керов.

10.10 Замена предохранительного ограничителя

температуры

1. Отсоедините оба разъема от предохранительного

ограничителя температуры (1)..
