10 Осмотр и техобслуживание

18 Руководство по установке и техническому обслуживанию Ray Protherm 0020266028_01

2. Выверните винт на держателе и извлеките предо-

хранительный ограничитель температуры из держа-

теля.

3. Установите новый предохранительный ограничи-

тель температуры.

4. Подсоедините оба штекера.

5. Проверьте, плотно ли предохранительный ограничи-

тель температуры прилегает к теплообменнику.

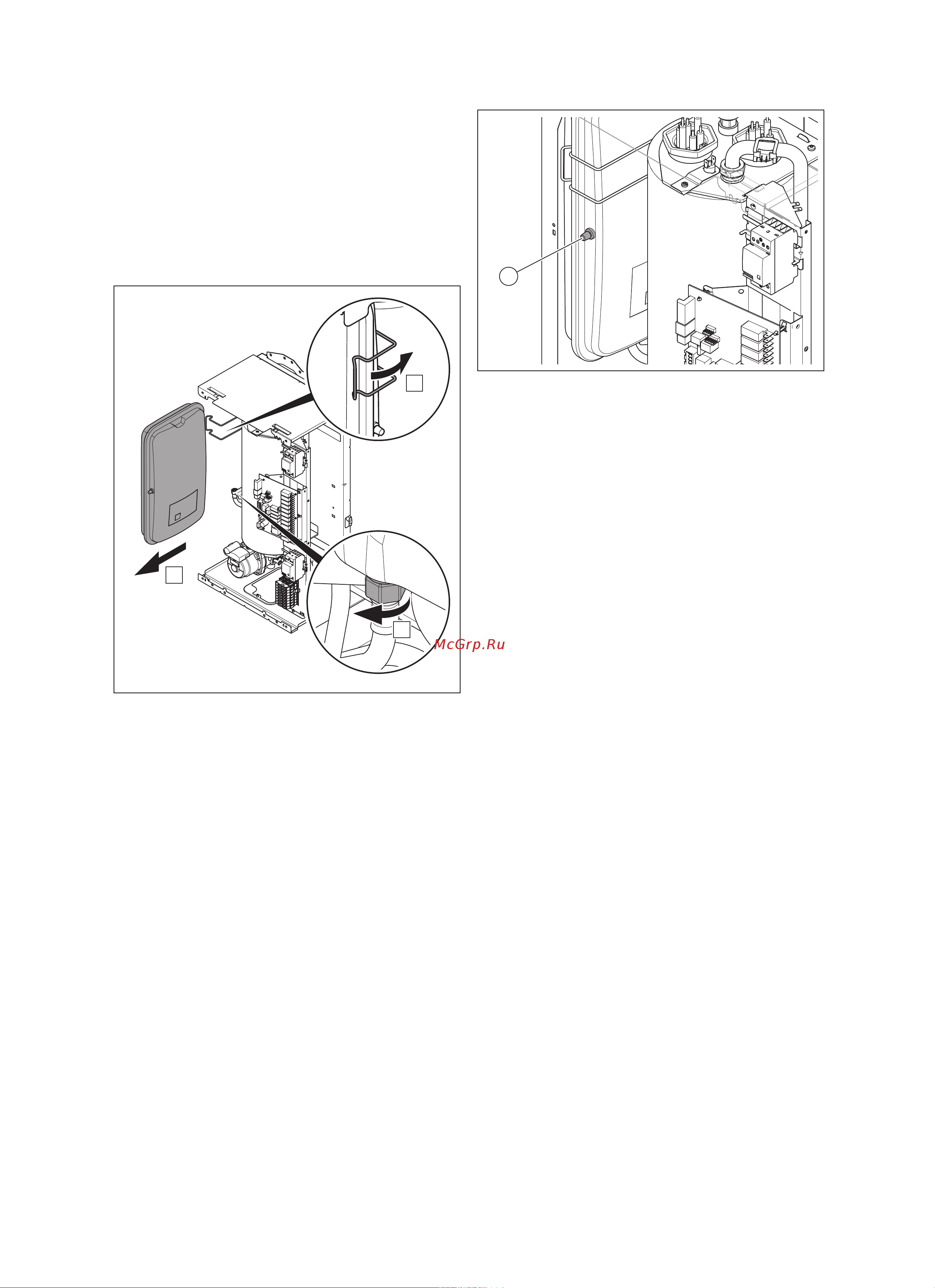

10.11 Замена расширительного бака

1. Демонтируйте левую боковую часть.

2. Отверните водопроводное резьбовое соединение на

нижней стороне расширительного бака.

3. Расфиксируйте зажим на расширительном баке.

4. Извлеките расширительный бак из изделия движе-

нием вперед.

5. Вставьте новый расширительный бак в изделие с

передней стороны.

6. Используйте только новые прокладки.

7. Затяните водопроводное резьбовое соединение на

нижней стороне расширительного бака.

8. Перед заполнением системы отопления измерьте

давление на входе расширительного бака при отсут-

ствии давления в отопительном приборе на штуцере

для проведения измерений (1). расширительного

бака.

– Давление на входе должно быть на 0,02 MПa

(0,2 бар) выше статического напора системы

отопления.

9. Наполните систему отопления и удалите из нее воз-

дух.

– Давление воды должно быть на 0,02 -0,03 MПa

(0,2 -0,3 бар) выше давления на входе расшири-

тельного бака.

10. После заполнения расширительного бака проверьте

герметичность водопроводного соединения.

10.12 Замена электронной платы и дисплея

1. Отсоедините все кабели от электронной платы и

дисплея.

2. Замените электронную плату и дисплей.

3. Подсоедините все кабели к их прежним разъёмам.

4. Проверьте все соединения по схеме электрических

соединений. (→ страница 26).

5. Подключите изделие к электрической сети.

6. Включите изделие.

7. Проверьте настройку варианта изделия (→ параметр

d.93).

8. При необходимости настройте правильный вариант

изделия.

9. Выйдите с уровня диагностики.

10. Примерно через 1 минуту выключите изделие и

снова включите.

◁ Теперь блок электроники настроен на вариант

изделия, а параметры всех кодов диагностики

соответствуют заводским настройкам. Если

электроника при включении распознаёт невер-

ный вариант изделия, выключите изделие и

проверьте соединения с дисплеем.

11. Выполните характерные для системы настройки.
