4 Монтаж

8 Руководство по установке и техническому обслуживанию Ray Protherm 0020266028_01

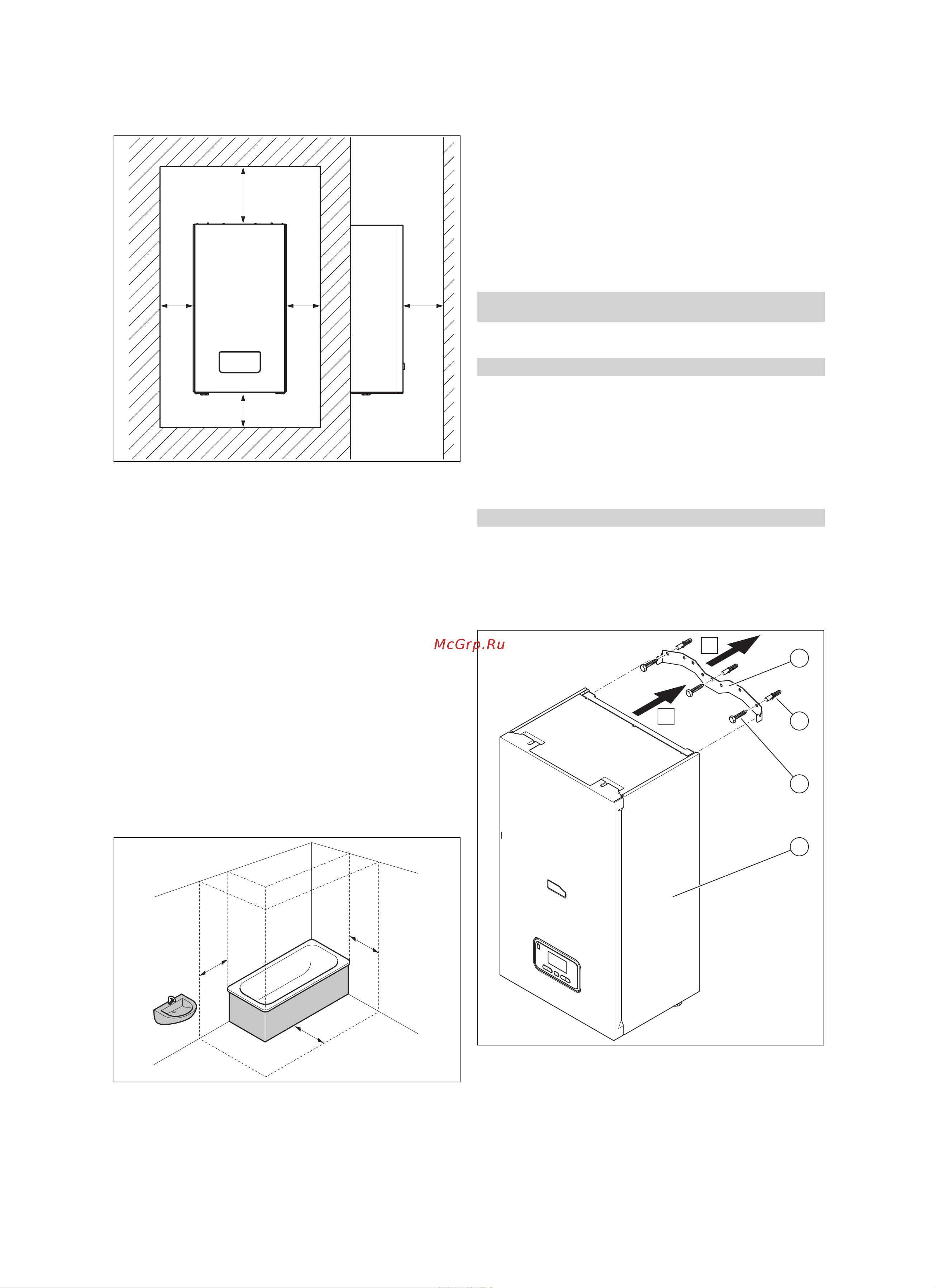

4.3 Минимальные расстояния

A DA

A 50 мм

B 500 мм

C 800 мм

D 700 мм

4.4 Требования к месту установки

▶ Допускается монтаж изделия исключительно в поме-

щениях.

▶ Выбирайте место монтажа так, чтобы можно было

подвести водопроводные и канализационные трубы.

▶ Не устанавливайте изделие рядом с лестницами,

аварийным выходами и кондиционерами.

▶ Не устанавливайте изделие над приборами, исполь-

зование которых может его повредить (например, над

плитой, от которой поднимаются жирные пары).

▶ Не устанавливайте изделие там, где в него может

просочиться вода.

▶ Не устанавливайте изделие в помещениях, подвер-

женных влиянию мороза.

4.4.1 Соблюдайте ограничения для влажных

помещений

0 Зона 0

1 Зона 1

2 Зона 2

3 Зона 3

A 60 см

▶ Монтировать изделие можно в ванных, душевых и

прачечных комнатах за пределами зон 0, 1 и 2.

▶ Если в изделие может проникнуть вода, то запреща-

ется монтаж также и в зоне 3.

4.5 Навешивание изделия

1. Проверьте, способна ли стена выдержать допусти-

мую нагрузку рабочего веса изделия.

2. Проверьте, может ли поставляемый в комплекте

крепеж использоваться для конкретной стены.

Условие: Допустимая нагрузка стены достаточная, Крепёжный мате-

риал может использоваться на стене

▶ Навесьте изделие.

Условие: Допустимая нагрузка стены недостаточная

▶ Позаботьтесь о наличии на месте установки при-

способления для подвешивания достаточной на-

грузки. Используйте для этого, например, незави-

симые стойки или кирпичную кладку.

▶ Если вы не можете подготовить приспособление для

подвешивания достаточной нагрузки, то не навеши-

вайте прибор.

Условие: Крепёжный материал нельзя использовать на данной стене

▶ Навесьте прибор, используя пригодный крепеж

(обеспечивается заказчиком).

4.5.1 Навешивание изделия с помощью планки

для крепления

1. Приложите планку для крепления прибора (1). к

стене и отметьте три отверстия.

2. Отложите планку в сторону и просверлите отвер-

стия в стене.

3. Прикрутите к стене планку крепления с помощью

прилагаемых дюбелей и саморезов (2)..
