Монтаж 4

0020266028_01 Ray Protherm Руководство по установке и техническому обслуживанию 9

4. Навесьте изделие на планку.

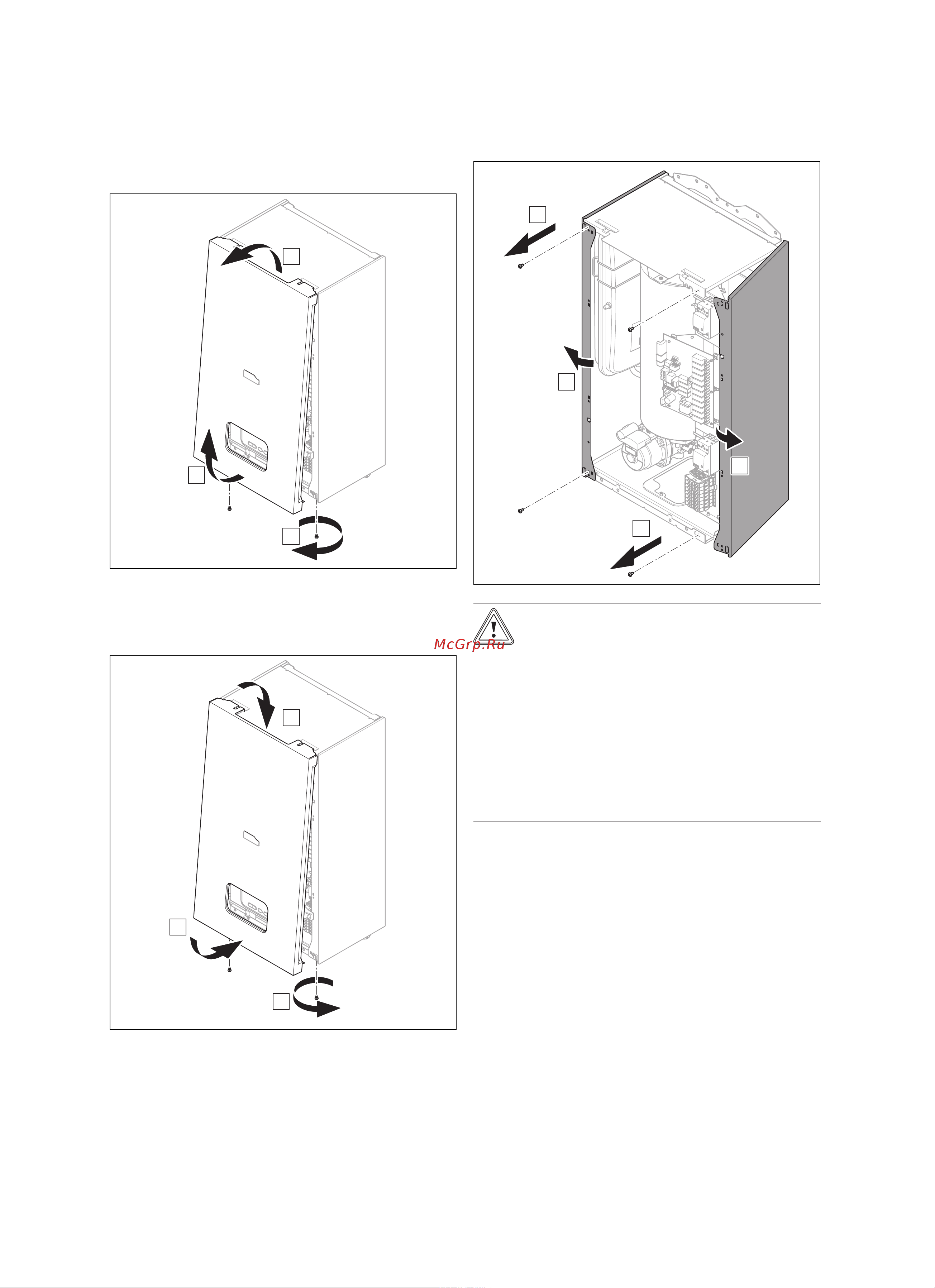

4.6 Демонтаж и монтаж передней облицовки

4.6.1 Демонтаж передней облицовки

▶ Демонтируйте переднюю облицовку, как показано на

рисунке.

4.6.2 Монтаж передней облицовки

▶ Смонтируйте переднюю облицовку, как показано на

рисунке.

4.7 Демонтаж и монтаж боковой облицовки

4.7.1 Демонтаж боковой облицовки

Осторожно!

Вероятность материального ущерба в

результате механической деформации!

После демонтажа обеих боковых частей

возможна механическая деформация из-

делия, способная причинить повреждения,

например, трубной обвязки и вызвать не-

герметичность.

▶ Всегда демонтируйте только одну боко-

вую часть, и никогда - обе части одно-

временно.

1. Выверните винты.

2. Сдвиньте боковую облицовку вверх прим. на 1 - 2 см

и снимите ее движением вперед.
