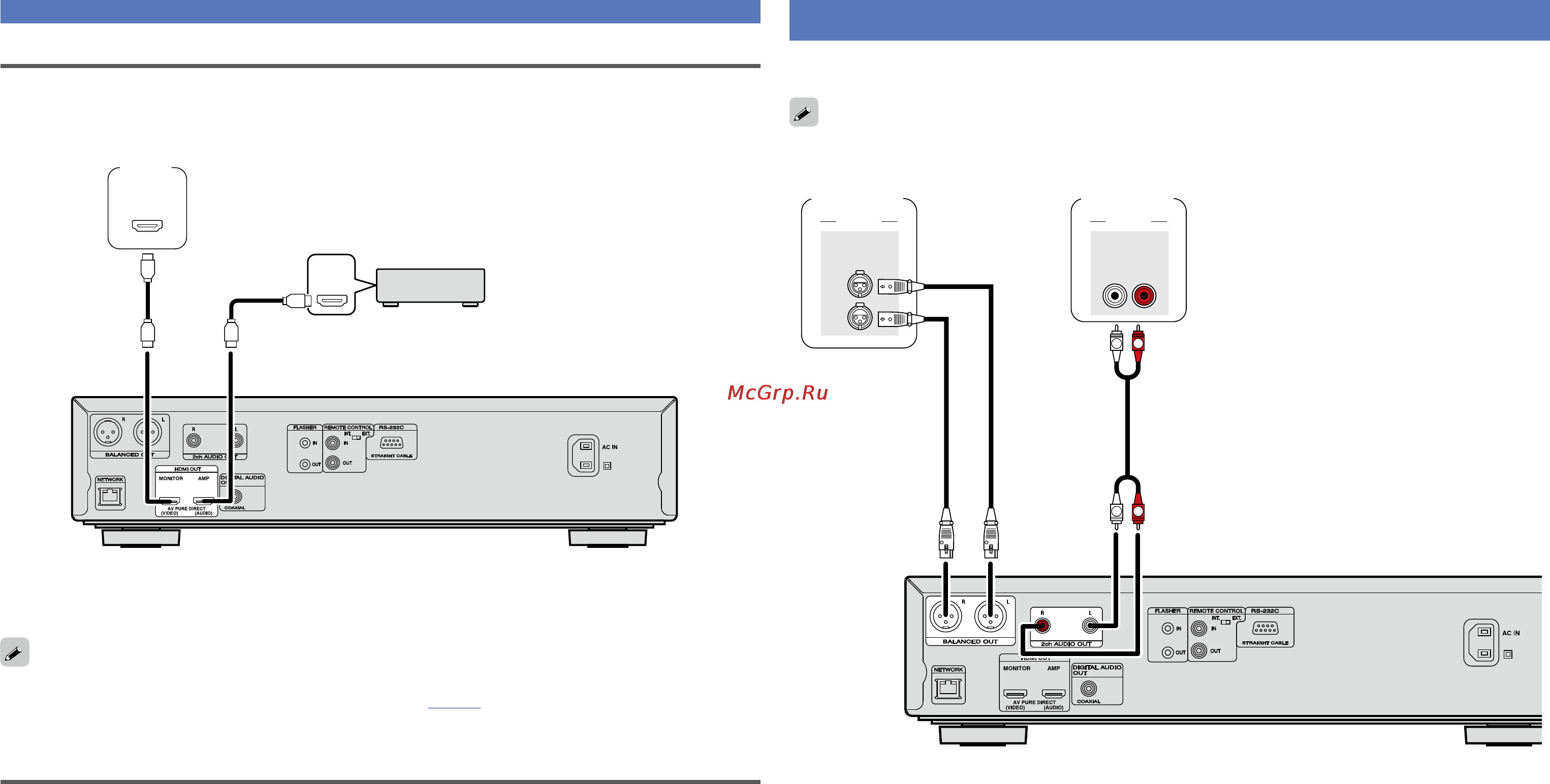

Подключение AV Pure Direct
Ниже показано, как осуществляется подключение, необходимое для использования функции AV
Pure Direct.
IN
HDMI
IN
HDMI
ТВ
AV-ресивер
Выход видеосигналов осуществляется через разъем MONITOR(VIDEO).
Разъем AMP(AUDIO) выводит аудиосигналы и черно-белые видеосигналы.
Чтобы воспользоваться функцией AV Pure Direct, необходимо изменить ее параметры.
Информацию о том, как это сделать, см. в разделе (vстр.27).
Подсоединение к устройству, оснащенному разъемом DVI-D
Используйте кабель-переходник HDMI DVI-D.
•Аудиосигнал не выводится. Выполните соответствующие подключения аудиосигнала устройств.
•Видеосигнал будет в формате RGB.
•Передача сигнала на устройство DVI-D, не поддерживающее стандарт HDCP (система защиты
авторских прав широкополосного цифрового контента).
•В зависимости от сочетания устройств передача видеосигнала может отсутствовать.
Подключения HDMI
Соединение с 2-канальным аудиоусилителем
Это соединение предназначено для воспроизведения аудиосигнала с данного устройства с
помощью 2-канального аудиоустройства.
Для программного обеспечения, записанного на многоканальном устройстве, выводятся
аналоговые сигналы, сведенные к двум каналам.
R
L
R
L
AUDIO
RL
IN
AUDIO
AUDIO
L
R
IN
AUDIO
Усилитель
Усилитель
