7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

Расположение основных узлов и органов управления представлено на Рис.1.

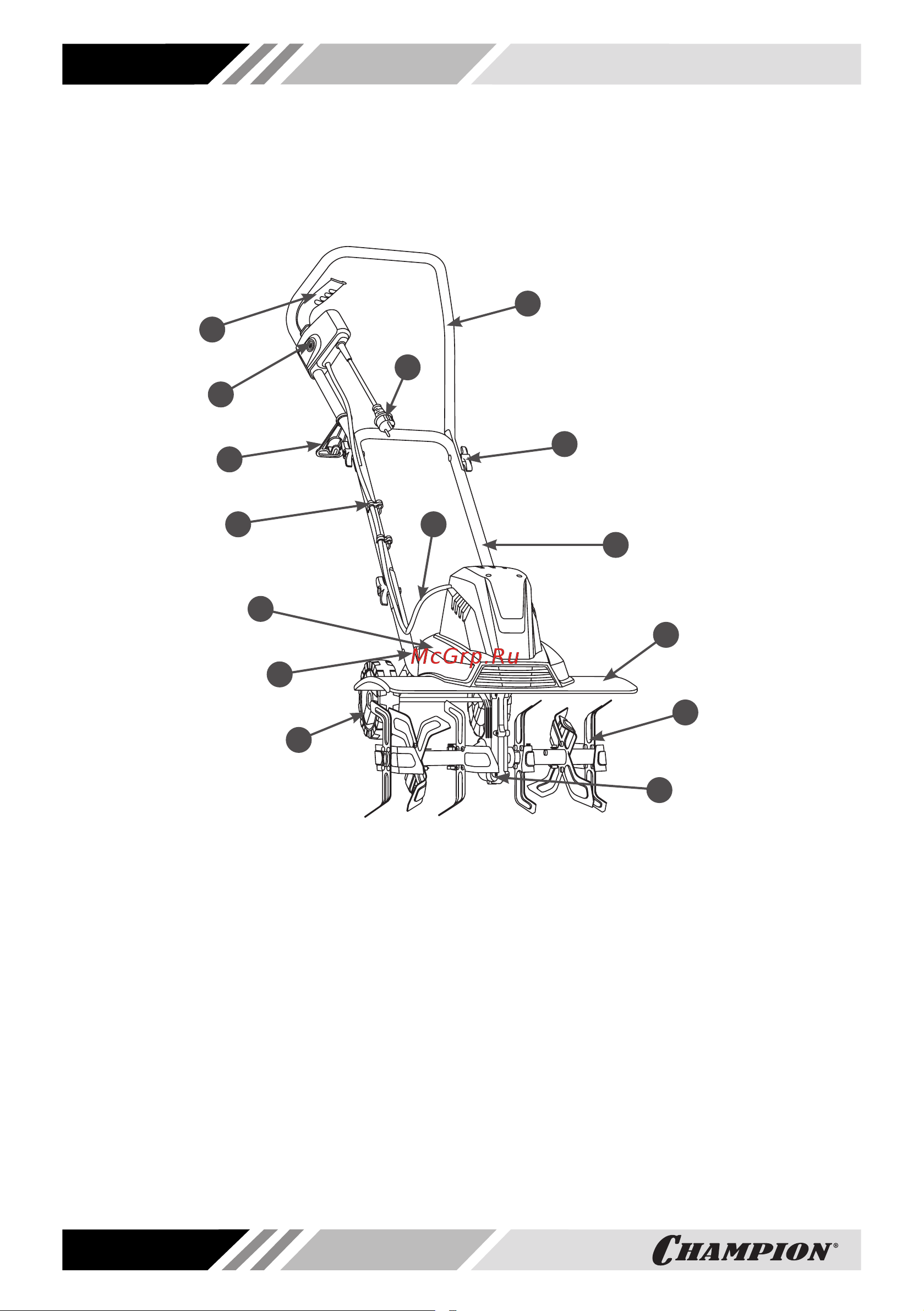

Рис. 1 Расположение основных узлов и органов управления

1. Колесо

2. Стойки рабочей рукоятки

3. Крышка корпуса электродвигателя

4. Кабель включения

5. Фиксатор кабеля включения

6. Держатель кабеля удлинителя

7. Кнопка блокировки

8. Рычаг включения

9. Рукоятка рабочая верхняя часть

10. Вилка кабеля включения

11. Гайка барашковая

12. Рукоятка рабочая нижняя часть

13. Крыло защитное

14. Фрезы

15. Редуктор

ПРИНЦИП РАБОТЫ КУЛЬТИВАТОРА

Принцип работы культиватора заключается в следующем: вращение вала электродви-

гателя через переходной вал и втулку передается на червячный редуктор. Благодаря

системе шестерен редуктора, крутящий момент при передаче вращения от ведущего

к ведомому валу редуктора растет с одновременным снижением скорости вращения.

Ведомый вал редуктора вращается вместе с установленными на нем фрезами куль-

тиватора.
