11

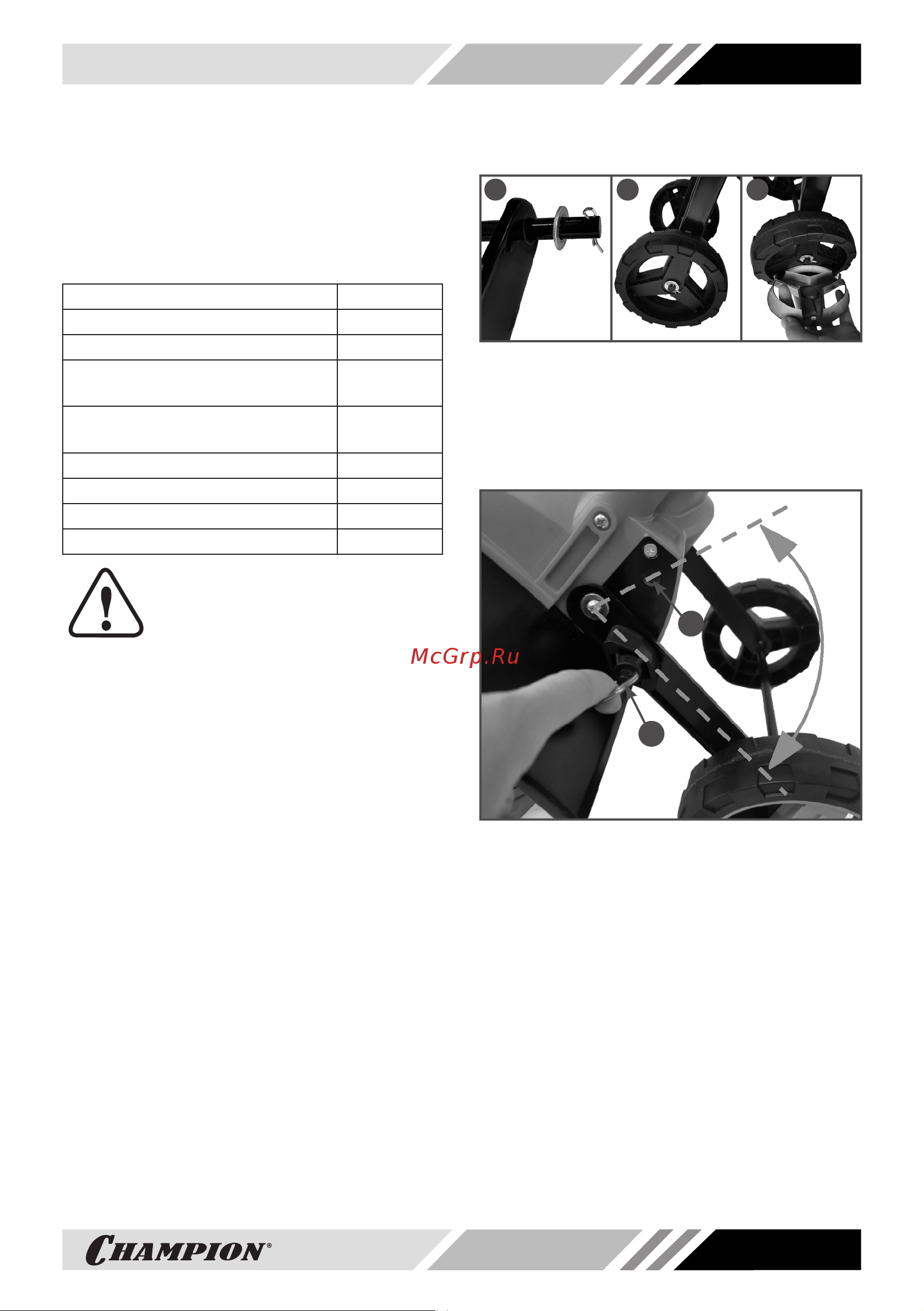

8. СБОРКА
КОМПЛЕКТНОСТЬ
Комплектность устройства приведена в
Таблице 1.
ТАБЛИЦА 1. Комплектность устройства
Наименование Кол-во
Культиватор 1 шт.
Руководство по эксплуатации 1 шт.
Колесо с декоративным
колпаком
2 к-та
Рукоятка рабочая верхняя
часть
1 шт.
Рукоятка рабочая нижняя часть 1 шт.
Держатель кабеля удлинителя 1 шт.
Фиксатор кабеля включения 2 шт.
Гайка барашковая с винтом 4 к-та
ПРИМЕЧАНИЕ!
Производитель оставляет
за собой право без предвари-
тельного уведомления вно-
сить изменения в комплектность.
Устройство поставляется в разобранном
состоянии.
Для сборки устройства выполните следу-
ющее:
1. Извлеките из упаковки содержимое.
Распакуйте все детали и положите их
на ровную устойчивую поверхность.
Удалите все упаковочные материалы.
Убедитесь, что содержимое упаковки
соответствует комплектности устрой-
ства, а повреждения отсутствуют.
При обнаружении некомплектности
или повреждений обратитесь в тор-
гующую организацию, где приобрели
устройство.
2. Установите колеса (см. Рис. 2).
А В С
Рис. 2 Установка колес
Для изменения положения колес от-
тяните подпружиненный фиксатор А,
переставьте опору колес так, чтобы
фиксатор совместился с отверстием
B и отпустите фиксатор (см. Рис. 3).
А
В
Рис. 3 Изменение положений колес
3. Установите рабочую рукоятку (см.
Рис. 4). Для этого закрепите нижнюю
часть 2 рабочей рукоятки на стойках 1
при помощи барашковых гаек 4 и вин-
тов 3. Наденьте держатель 5 кабеля
удлинителя на верхнюю часть 6 ра-
бочей рукоятки и закрепите верхнюю
часть при помощи барашковых гаек и
винтов.
