58

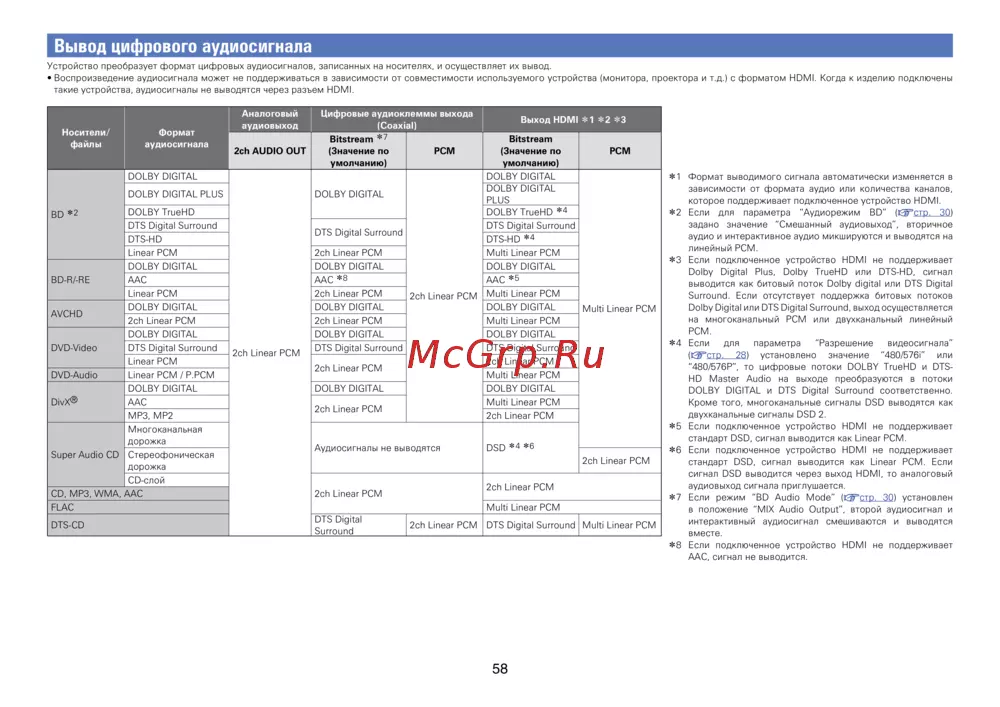

Вывод цифрового аудиосигнала
Устройство преобразует формат цифровых аудиосигналов, записанных на носителях, и осуществляет их вывод.
•Воспроизведение аудиосигнала может не поддерживаться в зависимости от совместимости используемого устройства (монитора, проектора и т.д.) с форматом HDMI. Когда к изделию подключены
такие устройства, аудиосигналы не выводятся через разъем HDMI.
Носители/
файлы
Формат
аудиосигнала
Аналоговый
аудиовыход
Цифровые аудиоклеммы выхода
(Coaxial)
Выход HDMI z1 z2 z3
2ch AUDIO OUT
Bitstream
z7
(Значение по
умолчанию)
PCM
Bitstream
(Значение по
умолчанию)
PCM
BD
z2
DOLBY DIGITAL
2ch Linear PCM
DOLBY DIGITAL
2ch Linear PCM
DOLBY DIGITAL
Multi Linear PCM
z1 Формат выводимого сигнала автоматически изменяется в
зависимости от формата аудио или количества каналов,
которое поддерживает подключенное устройство HDMI.
z2 Если для параметра “Аудиорежим BD” (vстр. 30)
задано значение “Смешанный аудиовыход”, вторичное
аудио и интерактивное аудио микшируются и выводятся на
линейный PCM.
z3 Если подключенное устройство HDMI не поддерживает
Dolby Digital Plus, Dolby TrueHD или DTS-HD, сигнал
выводится как битовый поток Dolby digital или DTS Digital
Surround. Если отсутствует поддержка битовых потоков
Dolby Digital или DTS Digital Surround, выход осуществляется
на многоканальный PCM или двухканальный линейный
PCM.
z4 Если для параметра “Разрешение видеосигнала”
(vстр. 28) установлено значение “480/576i” или
“480/576P”, то цифровые потоки DOLBY TrueHD и DTS-
HD Master Audio на выходе преобразуются в потоки
DOLBY DIGITAL и DTS Digital Surround соответственно.
Кроме того, многоканальные сигналы DSD выводятся как
двухканальные сигналы DSD 2.
z5 Если подключенное устройство HDMI не поддерживает
стандарт DSD, сигнал выводится как Linear PCM.
z6 Если подключенное устройство HDMI не поддерживает
стандарт DSD, сигнал выводится как Linear PCM. Если
сигнал DSD выводится через выход HDMI, то аналоговый
аудиовыход сигнала приглушается.
z7 Если режим “BD Audio Mode” (vстр. 30) установлен
в положение “MIX Audio Output”, второй аудиосигнал и
интерактивный аудиосигнал смешиваются и выводятся
вместе.
z8 Если подключенное устройство HDMI не поддерживает
AAC, сигнал не выводится.
DOLBY DIGITAL PLUS
DOLBY DIGITAL
PLUS
DOLBY TrueHD DOLBY TrueHD
z4
DTS Digital Surround
DTS Digital Surround
DTS Digital Surround
DTS-HD DTS-HD
z4
Linear PCM 2ch Linear PCM Multi Linear PCM
BD-R/-RE
DOLBY DIGITAL DOLBY DIGITAL DOLBY DIGITAL
AAC AAC
z8
AAC
z5
Linear PCM 2ch Linear PCM Multi Linear PCM
AVCHD
DOLBY DIGITAL DOLBY DIGITAL DOLBY DIGITAL
2ch Linear PCM 2ch Linear PCM Multi Linear PCM
DVD-Video
DOLBY DIGITAL DOLBY DIGITAL DOLBY DIGITAL
DTS Digital Surround
DTS Digital Surround
DTS Digital Surround
Linear PCM
2ch Linear PCM
2ch Linear PCM
DVD-Audio Linear PCM / P.PCM Multi Linear PCM
DivX
®
DOLBY DIGITAL DOLBY DIGITAL DOLBY DIGITAL
AAC
2ch Linear PCM
Multi Linear PCM
MP3, MP2 2ch Linear PCM
Super Audio CD
Многоканальная
дорожка
Аудиосигналы не выводятся DSD
z4
z6
Стереофоническая
дорожка
2ch Linear PCM
CD-слой
2ch Linear PCM
2ch Linear PCM
CD, MP3, WMA, AAC
FLAC Multi Linear PCM
DTS-CD
DTS Digital
Surround
2ch Linear PCM DTS Digital Surround Multi Linear PCM
