Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

EAC ТР ТС

1.6 Общий вид лобзика и комплектация представлены на рис.1

1.7 Коллекторный двигатель и приводной механизм лобзика расположены

в пластиковом корпусе (рис.1 поз.14). Корпус, состоящий из двух половин (пра-

вой и левой), выполнен заодно с рукояткой, расположенной сверху. Крутящий

момент с якоря электродвигателя, посредством встроенного эксцентрикового

механизма преобразуется в возвратно-поступательное движение верхней на-

правляющей штока. На нижней направляющей штока расположен полкодержа-

тель (рис.1 поз.7), в который крепится пилка. Лобзик имеет Т – образное кре-

пление пилок (первая буква в маркировке пилок). Первая цифра в маркировке

– длина пилки (Т1 – короткая, Т2 – средняя, Т3 – длинная). Цвет хвостовика (а

чаще и всей пилки) указывает на материал обработки (серый – для дерева, си-

ний – для металла, красный – для полимеров, чёрный – для других материалов).

Переключатель маятникового хода (рис.1 поз.11) имеет 4-е фиксированных

положения: «0» - вертикальное пиление, «1», «2», «3» - всё более увеличивающе-

еся отклонение от вертикали. Маятниковый ход в режимах «1», «2», «3» приме-

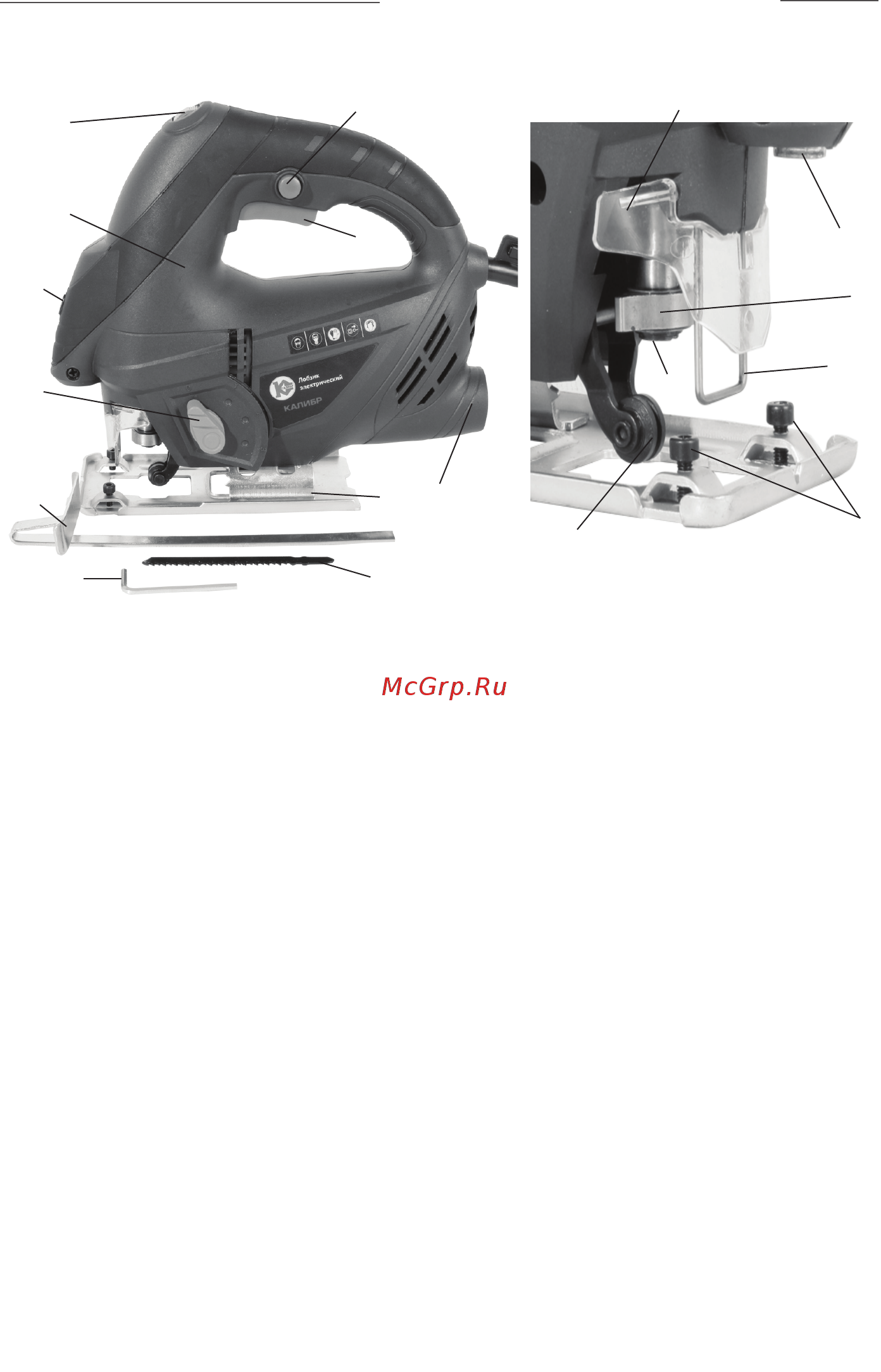

рис.1

1 – кнопка фиксации клавиши выключателя; 2 – клавиша выключателя; 3 – па-

трубок пылеотвода; 4 – кожух защитный пластмассовый; 5 – пружина кожуха;

6 – опорная плита с регулировкой угла наклона; 7 – пилкодержатель; 8 – диск

регулятора скорости; 9 – ролик направляющий; 10 – втулка фиксации пилки; 11

– переключатель маятникового хода; 12 – кнопка включения лазерного указа-

теля; 13 – лазерный указатель; 14 – корпус; 15 – винт крепления упора парал-

лельного; 16 – упор параллельный; 17 – пилка; 18 – ключ шестигранный.
