- повернуть опорную плиту вправо (или влево) относительно корпуса на вы-

бранный угол;

- сдвинуть подошву вперёд, до её фиксации в одной из пяти выемок на пла-

стине (одно фиксированное положение – около 9°);

- затянуть винты крепления опорной плиты.

2.2.6 Установка параллельного упора (см. рис.2):

- ослабить винты крепления (рис.2 поз.2) над прорезями опорной плиты

(рис.2 поз.4);

- вставить стержень (рис.2 поз.3) упора в прорези (слева или справа), в за-

висимости от нахождения ровного торца заготовки;

- установить нужное расстояние от пластины упора (рис.2 поз.1) до плоско-

сти пилки (рис.2 поз.5);

- закрепить винтами параллельный упор в выбранном положении.

2.3 Дополнительные указания мер безопасности

Внимание! При эксплуатации лобзика ЗАПРЕЩАЕТСЯ:

- использовать в помещениях с высоким содержанием в воздухе паров кис-

лот, воды или легковоспламеняющихся газов;

- работать вблизи легковоспламеняющихся и горючих жидкостей или материалов;

- работать на открытой площадке во время снегопада или дождя;

- использовать лобзик при искрении щёток на коллекторе якоря, сопрово-

ждающимся появлением кругового огня на его поверхности;

- использовать при появлении дыма или запаха, характерного для горящей

изоляции;

- работать инструментом при появлении повышенного шума, стука или вибрации.

3. Техническое обслуживание лобзика

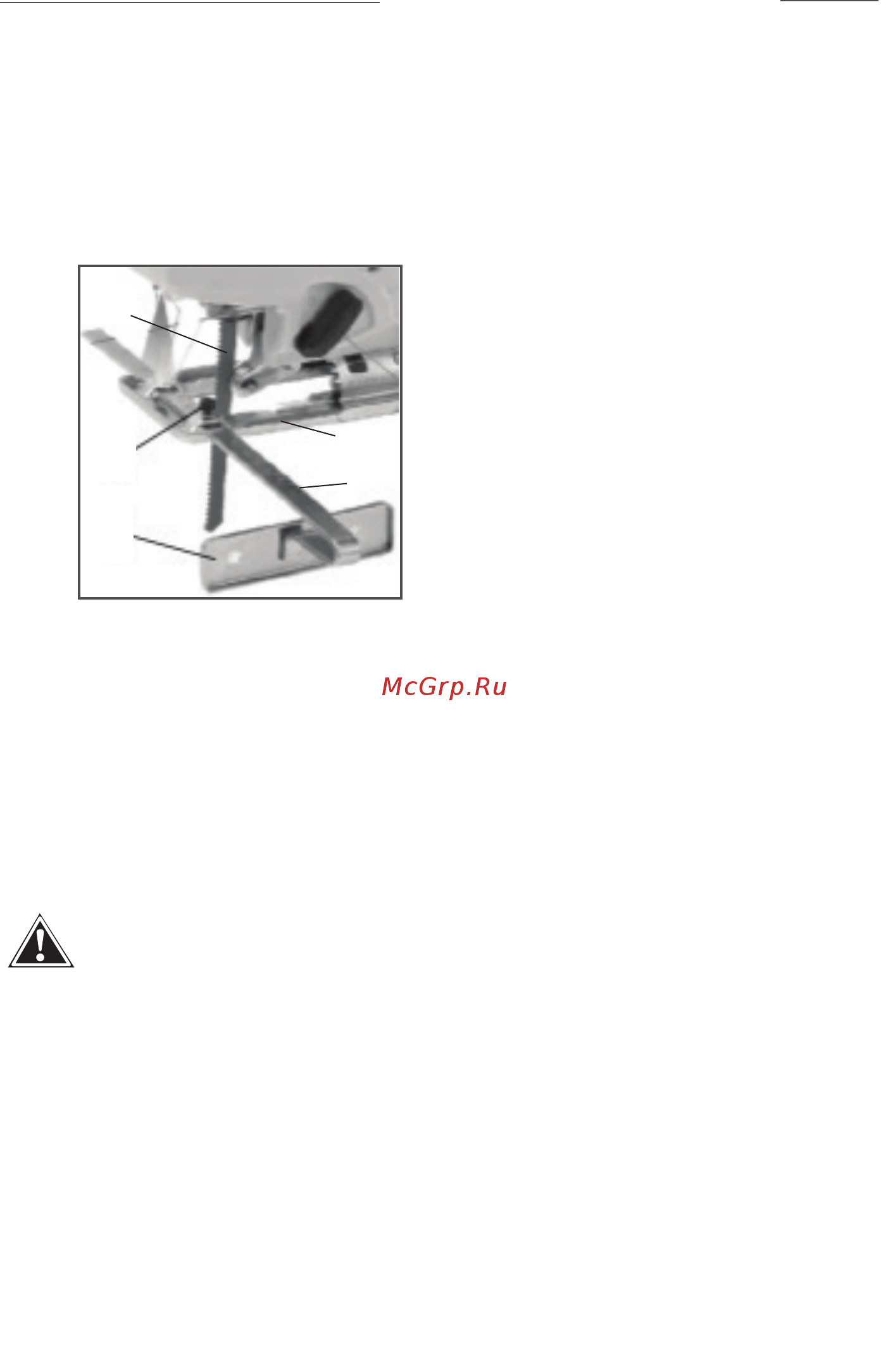

рис.2

1-пластина упора параллельного;

2 – винт крепления упора;

3 – стержень с метрической

разметкой;

4 – опорная плита;

5 - пилка
