5. ОБЩИЙ ВИД УСТРОЙСТВА

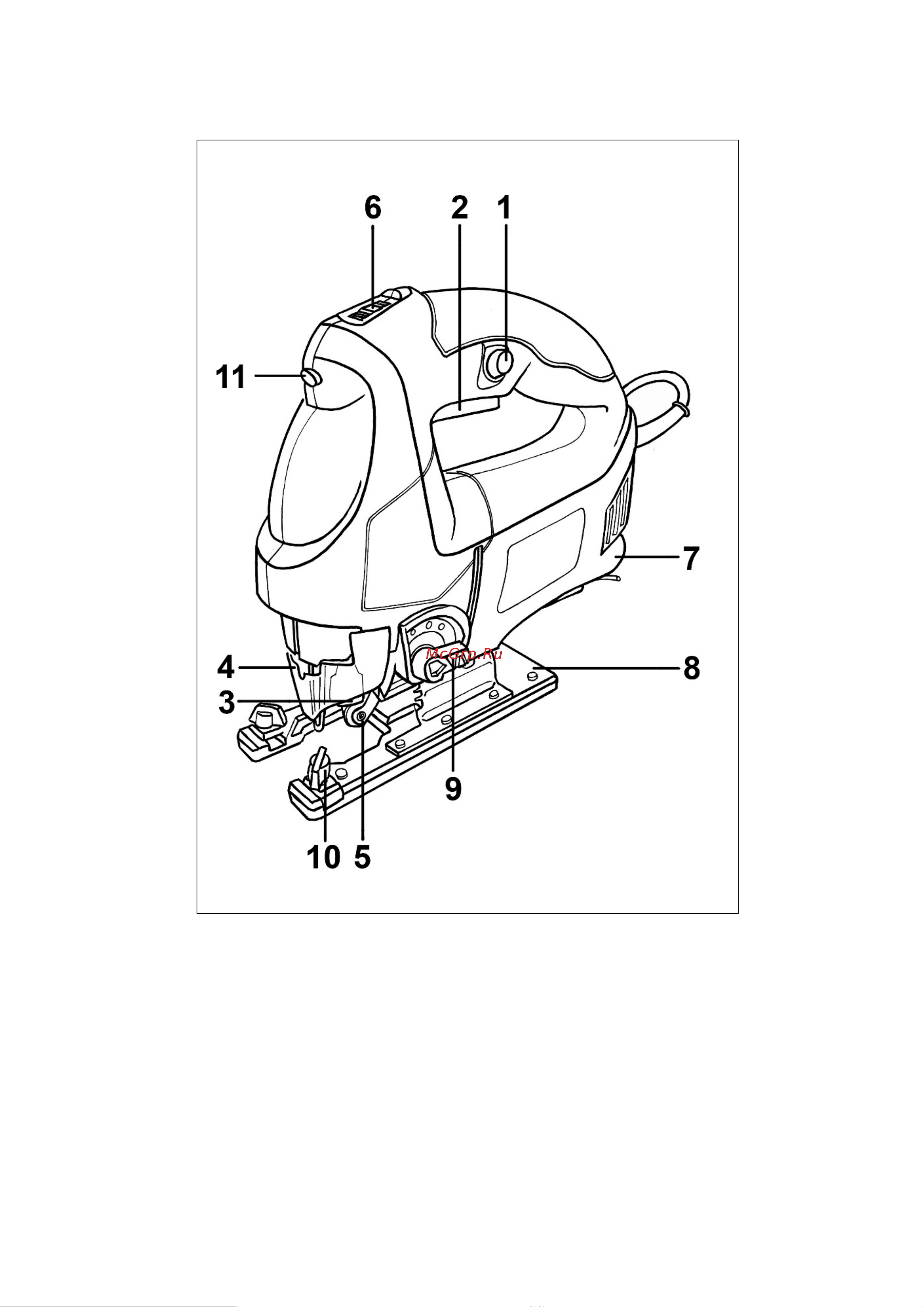

Рис. 1. Общий вид устройства
1.
Кнопка фиксации выключателя
2.
Выключатель
3.
Крепление пилки
4.
Защитный экран (в зависимости от комплектации)
5.
Направляющий ролик
6.
Регулировка скорости (кроме ЛЭ-55Б)
7.
Патрубок пылесборника (в зависимости от комплектации)
8.
Регулируемая подошва
9.
Рычаг управления маятниковым ходом (кроме ЛЭ-55, ЛЭ-55Б)
10.
Винты крепления бокового ограничителя (кроме ЛЭ-55, ЛЭ-55Б)
11.
Кнопка включения лазера/подсветки (для модели ЛЭ-100 и ЛЭ-850-10А)
