4
Стабилизатор ШТИЛЬ R3000Р Руководство по эксплуатации

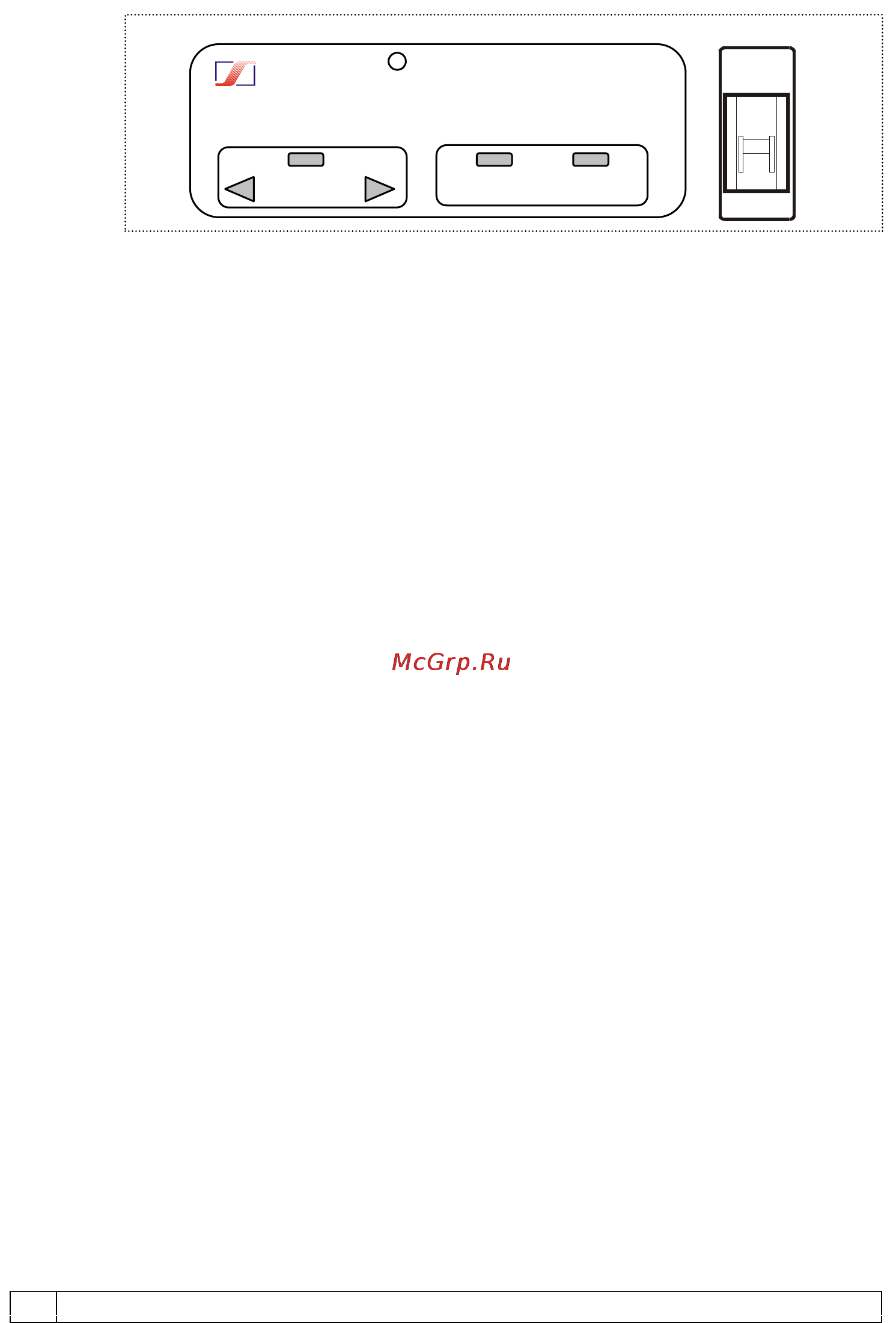

Рисунок 4.1 Передняя панель стабилизатора
4.2 Индикация
Свечение зеленого индикатора НАПРЯЖЕНИЕ ВХОДНОЕ сигнализи-
рует о том, что стабилизатор включен и на него подано входное напряжение.
Свечение зеленого индикатора НАПРЯЖЕНИЕ ВЫХОДНОЕ свиде-
тельствует о том, что есть выходное напряжение.
Непрерывное свечение зеленого индикатора НАПРЯЖЕНИЕ ВХОД-
НОЕ и красного индикатора МАХ свидетельствует о превышении предельно-
го значения входного напряжения («Uвх>265В») и отключении нагрузки, ми-
гание – входное напряжение за пределами рабочего диапазона
(255В< Uвх <265B), но нагрузка подключена.
Непрерывное свечение зеленого индикатора НАПРЯЖЕНИЕ ВХОД-
НОЕ и красного индикатора MIN сигнализирует о понижении предельного
значения входного напряжения («Uвх<140В») и отключении нагрузки, мига-
ние – входное напряжение за пределами рабочего диапазона (140B < Uвх
<165B), но нагрузка подключена.
Свечение индикатора ПЕРЕГРУЗКА свидетельствует об отключении
нагрузки при перегрузке стабилизатора, а мигание – об отсчете времени до
отключения нагрузки.
4.3 Принцип работы
Принцип работы стабилизатора основан на автоматической коммута-
ции отводов силового автотрансформатора с помощью силовых ключей
в зависимости от значения входного напряжения.
При напряжении сети (входного напряжения) в пределах рабочего
диапазона светятся зеленые индикаторы НАГРУЗКА и один из индикато-
ров НАПРЯЖЕНИЕ.
В случае выхода напряжения питающей сети за пределы рабочего
диапазона схема управления не сможет обеспечивать дальнейшее регу-
лирование напряжения, и стабилизатор будет лишь компенсировать
входное напряжение, поддерживая выходное напряжение в пределах
180…242В.
Если напряжение на входе стабилизатора превысит критический
верхний порог («Uвх>265В»), произойдет отключение выходного напря-
жения от нагрузки, засветится MAX. Если входное напряжение вновь ус-
тановится в пределах от 145 до 260В, на выходе стабилизатора автома-
ШТИЛЬ
Стабилизатор напряжения
НАПРЯЖЕНИЕ
ВХОДНОЕ
MIN
MAX
НАПРЯЖЕНИЕ
ВЫХОДНОЕ
ПЕРЕГРУЗКА
R
СЕТЬ
ОТКЛ
