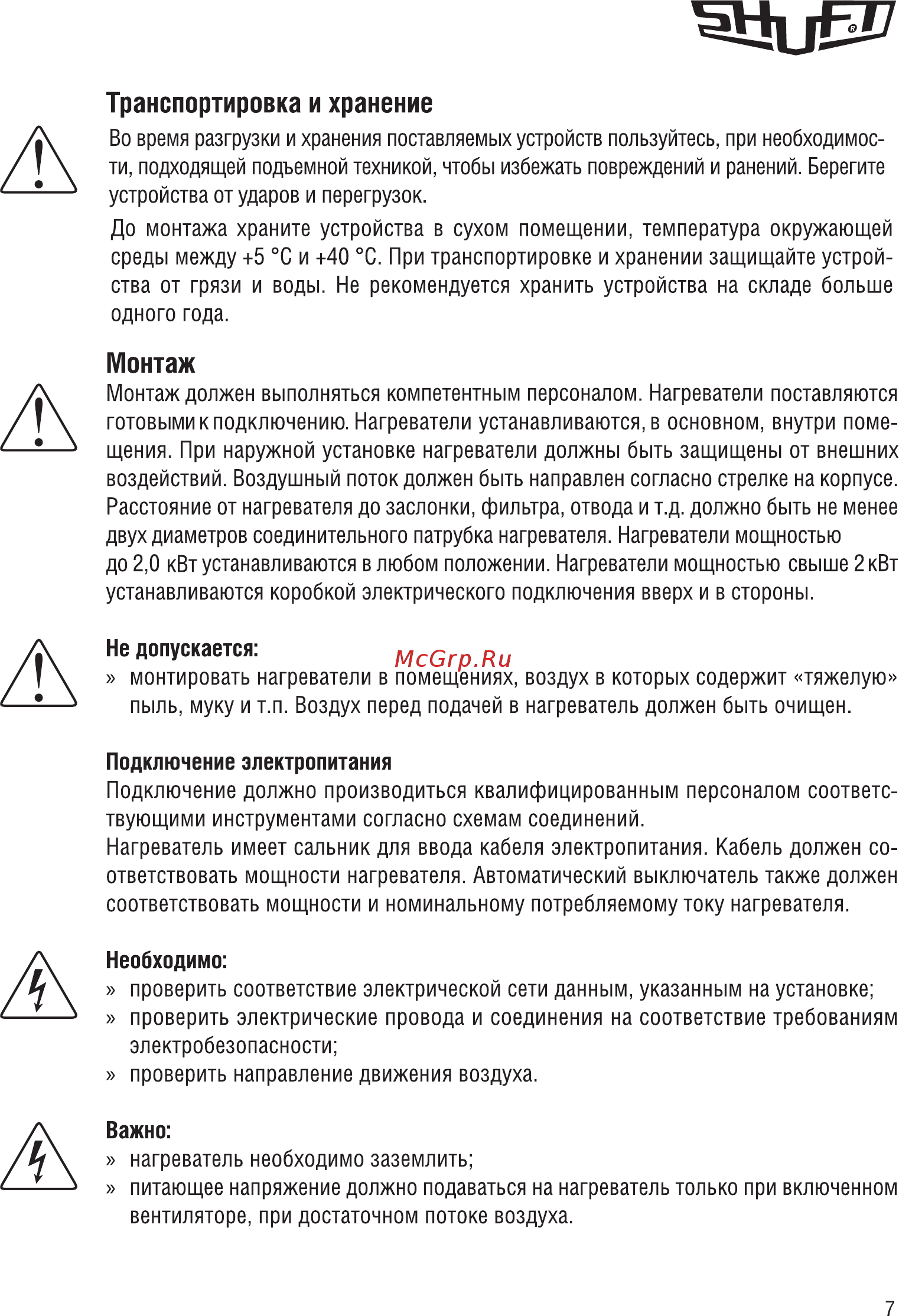

о Транспортировка и хранение Во время разгрузки и хранения поставляемых устройств пользуйтесь при необходимос ти подходящей подъемной техникой чтобы избежать повреждений и ранений Берегите устройства от ударов и перегрузок До монтажа храните устройства в сухом помещении температура окружающей среды между 5 С и 40 С При транспортировке и хранении защищайте устрой ства от грязи и воды Не рекомендуется хранить устройства на складе больше одного года Монтаж Монтаж должен выполняться компетентным персоналом Нагреватели поставляются готовыми к подключению Нагреватели устанавливаются в основном внутри поме щения При наружной установке нагреватели должны быть защищены от внешних воздействий Воздушный поток должен быть направлен согласно стрелке на корпусе Расстояние от нагревателя до заслонки фильтра отвода и т д должно быть не менее двух диаметров соединительного патрубка нагревателя Нагреватели мощностью до 2 0 кВт устанавливаются в любом положении Нагреватели мощностью свыше 2 кВт устанавливаются коробкой электрического подключения вверх и в стороны Не допускается монтировать нагреватели в помещениях воздух в которых содержит тяжелую пыль муку и т п Воздух перед подачей в нагреватель должен быть очищен Подключение электропитания Подключение должно производиться квалифицированным персоналом соответс твующими инструментами согласно схемам соединений Нагреватель имеет сальник для ввода кабеля электропитания Кабель должен со ответствовать мощности нагревателя Автоматический выключатель также должен соответствовать мощности и номинальному потребляемому току нагревателя Необходимо проверить соответствие электрической сети данным указанным на установке проверить электрические провода и соединения на соответствие требованиям электробезопасности проверить направление движения воздуха Важно нагреватель необходимо заземлить питающее напряжение должно подаваться на нагреватель только при включенном вентиляторе при достаточном потоке воздуха 7
