ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ.

(ХРАНИТЬ ДАННЫЕ ИНСТРУКЦИЮ ВМЕСТЕ С ВАШИМ СТАНКОМ).

Внимание: Перед эксплуатацией станка внимательно изучить данную инструкцию. процессе

эксплуатации соблюдайте требования настоящего руководства, чтобы обеспеспечить оптимальное

функционирование электрического плиткореза и продлить срок его службы.

Комплексное полное техническое обслуживание и ремонт в объёме, превышающем перечисленные

данным руководством операции, должны производится квалифицированным персоналом на

специализированных предприятиях. Установка, и необходимое техническое обслуживание производится

пользователем и допускается только после изучения данного руководства по эксплуатации.

Приобретённый Вами электрический плиткорез может иметь некоторые отличия от настоящего

руководства, связанные с изменением конструкции, не влияющие на условия

его монтажа и эксплуатации.

1. Основные сведения об изделии.

Электрический пликорез (далее по тексту - плиткорез): предназначен для резки настенной, половой, а

также тротуарной плиткой. Резание других материалов на данном плиткорезе запрещено.

Данная модель предназначена для работы в условиях умеренного климата с диапазоном рабочих

температур от +1 до 35 °С и относительной влажности воздуха не более 80% . Питание от сети переменного

тока, напряжения 220 В +/-10%, частоты 50 Гц +/-5%.

Транспортировка плиткореза производится в закрытых транспортных средствах в соответствии с

правилами перевозки грузов, действующих на транспорте данного вида.

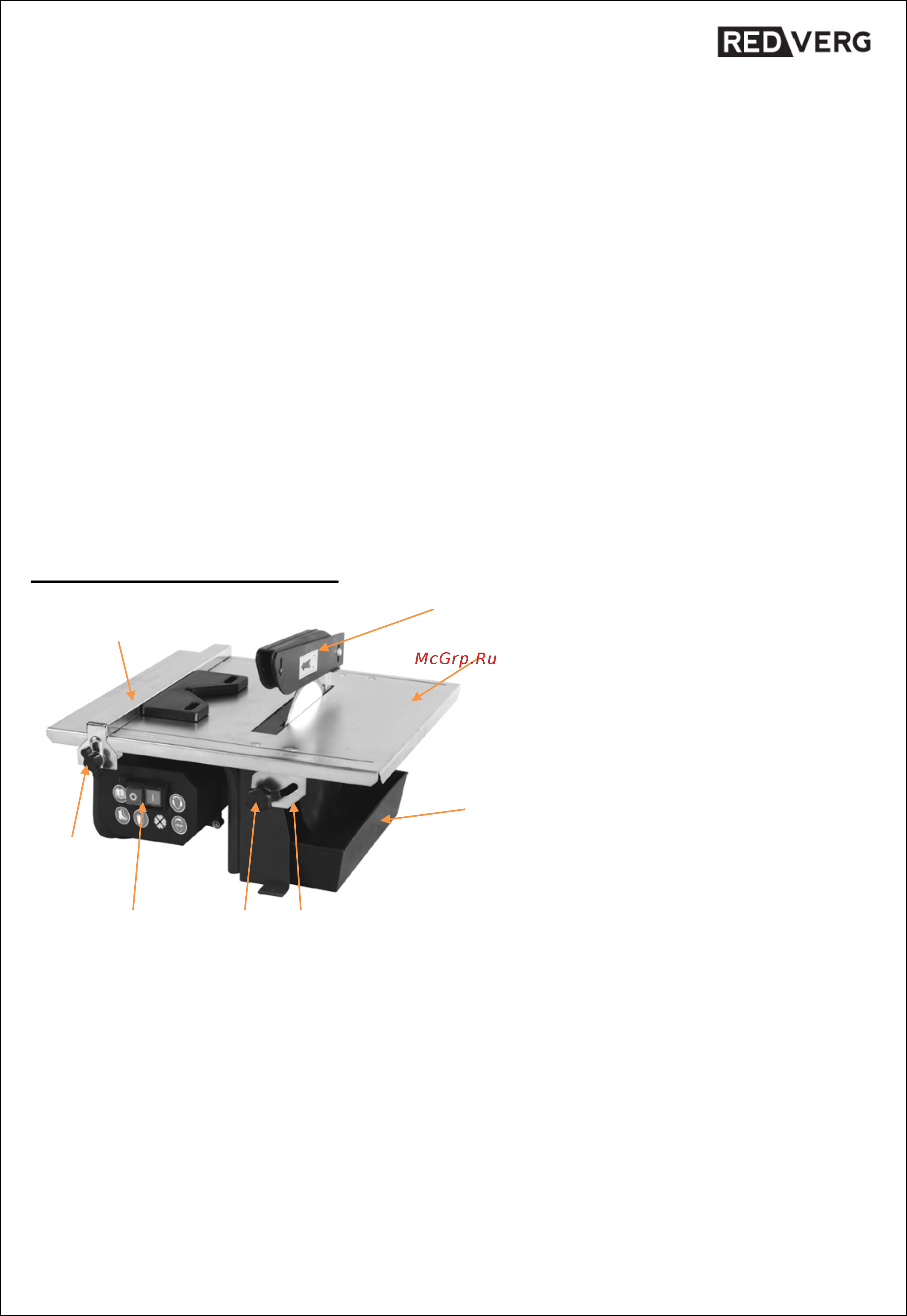

2. Общая схема станка

Рис.1

1. Кнопка включения/выключения станка.

2. Ограждение (защита) диска.

3. Направляющая планка упор.

4. Установочная метка для резки под углом.

5. Винт регулировки направляющей планки.

6. Винт регулировки угла резки.

7. Ёмкость для воды.

8. Стол.
