Клеммная колодка

Кабель с вилкой

4.2. Подключение через скрытую проводку

4.2.1. Для монтажа через скрытую проводку производитель рекомендует придерживаться следующих

требований: кабель для подключения должен быть медным, с сечением 3×1.5 мм². Точка вывода

кабеля из стены (рис. 7).

4.2.2. При подключении через скрытую проводку необходимо отсоединить сетевой шнур с вилкой

от клеммной колодки (рис. 8).

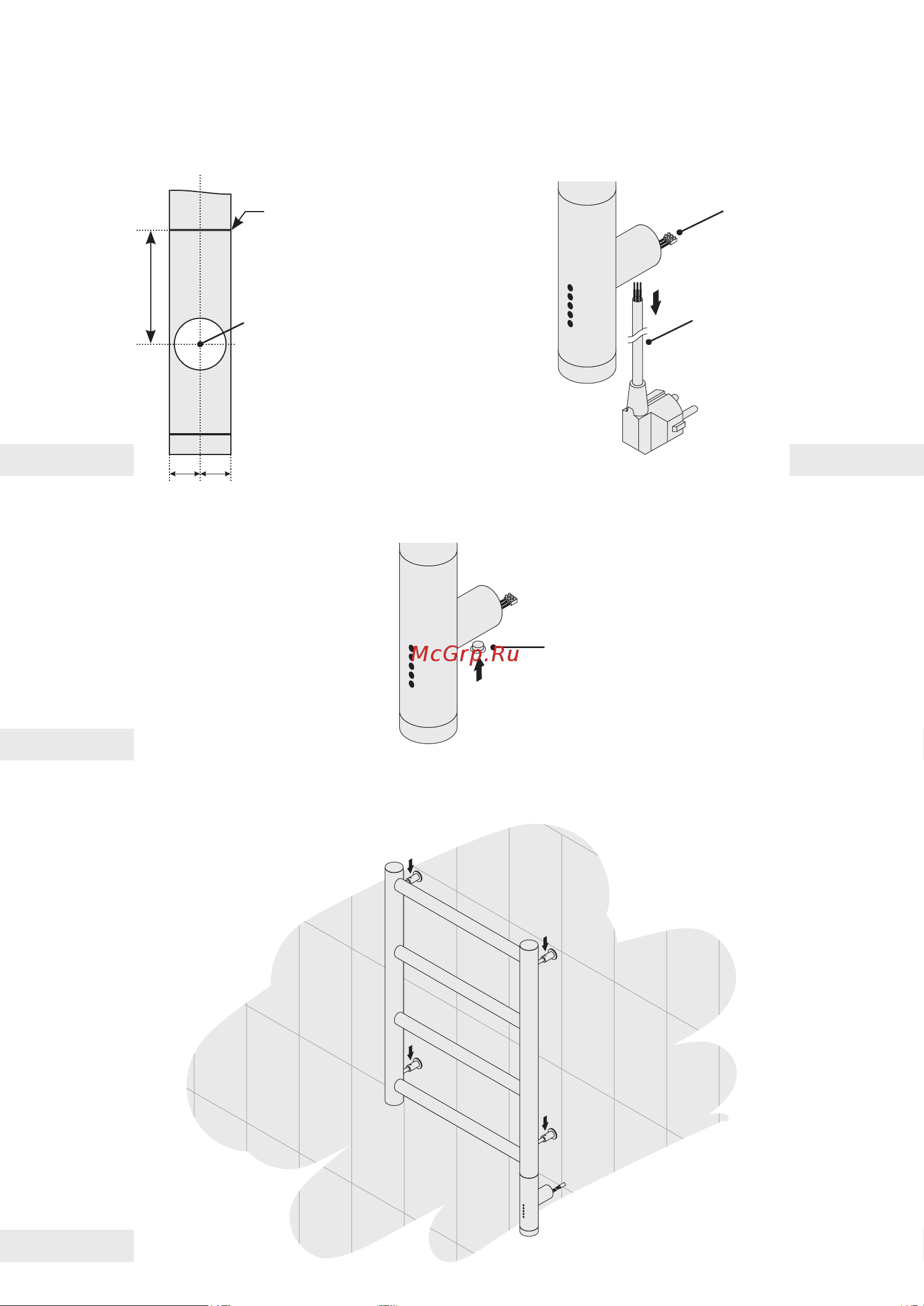

Рис.7 Рис.8

4.2.3. Установить круглую заглушку на нижней стороне модуля скрытого подключения вместо

заглушки с отверстием (рис. 9).

4.2.4. Осуществить монтаж шпилек и опоры кронштейнов на стену (см. п. 4.1.1. / п. 4.1.5.).

4.2.5. Произвести «черновой» монтаж

полотенцесушителя

, используя стопорные винты (рис. 10).

Рис.9

Рис.10

Точка вывода

кабеля из стены

Место соединения

радиатора и МЭМ
