Силиконовый герметик

Ручка-регулятор

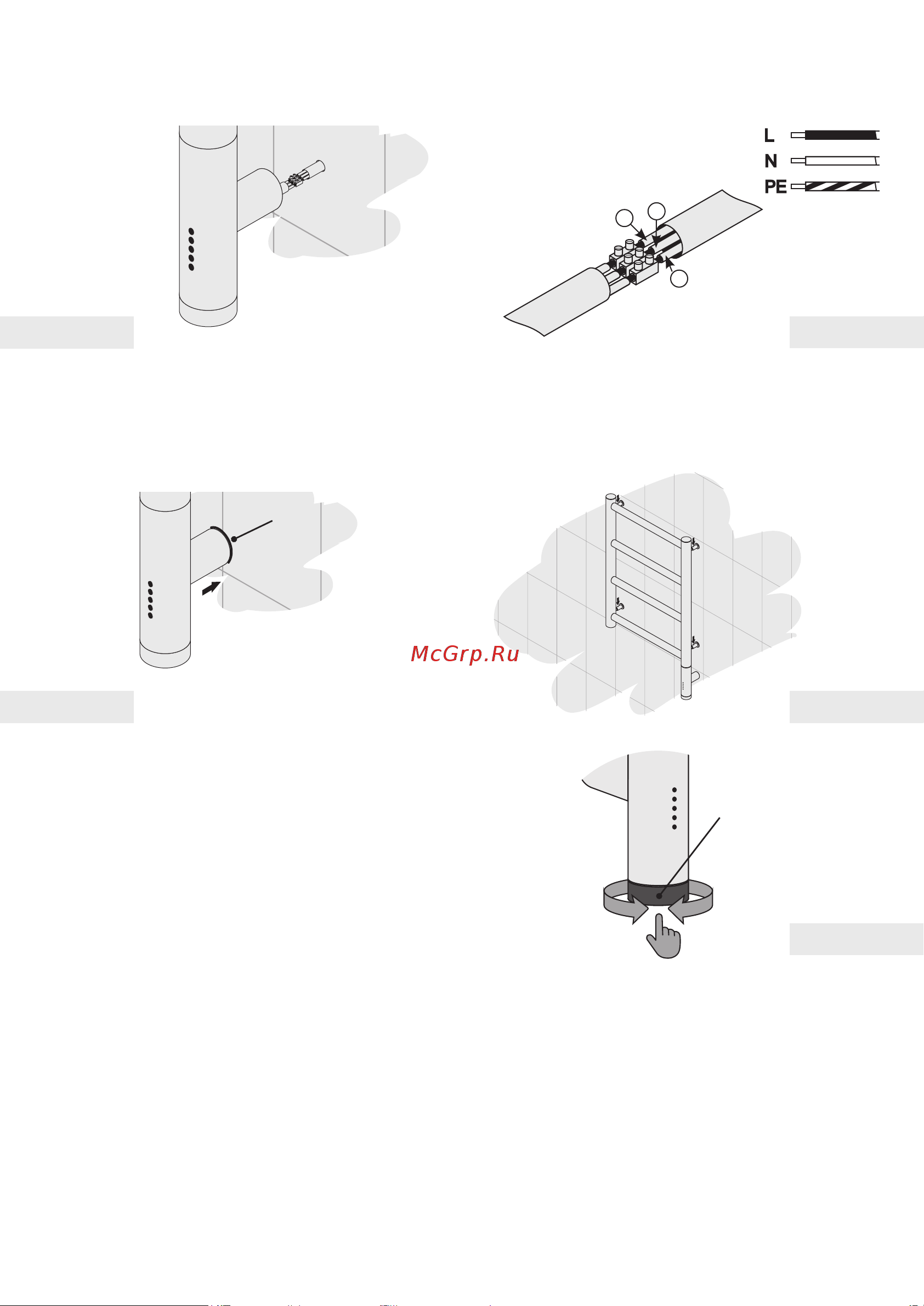

Рис.11

1) Фаза (L), черный клеммник

2) Ноль (N), синий клеммник

3) Заземление (PE), желтый клеммник

Рис.12

Рис.14

Рис.15

4.2.8. Заправить провода в модуль скрытого подключения.

4.2.9. Для повышения степени защиты необходимо произвести герметизацию шва по контуру при-

мыкания модуля скрытого подключения и стены (рис. 13).

4.2.10. Произвести установку полотенцесушителя, используя стопорные винты

(рис. 14)

Рис.13

4.2.6.

Соединить провода полотенцесушителя с проводом из стены с помощью клеммных колодок (рис. 11).

4.2.7.

Провод заземления имеет желтый или желто-зеленый цвет и желтый клеммник (рис. 12 «3»)

фаза (L) - черный цвет и черный клеммник (рис. 12 «1»), ноль (N) - синий цвет и синий клеммник (рис. 12 «2»).

5. Управление режимами и регулировка температуры

5.1. При нажатии на поворотный элемент (ручку-регулятор)

происходит последовательное переключение между

режимами (Таймер | Экстра сушка | Температура).

Вращение ручки-регулятора позволяет задавать

необходимые параметры температуры или времени в

выбранном режиме (рис. 15).

5.2. После подачи питания изделие переходит в режим

ожидания (горит синий светодиод). Без выбора режима

работы изделие не нагревается.

5.3. Поворот ручки регулятора

(рис. 15)

по часовой стрелке включает изделие в режиме нагрева с

регулировкой температуры:

Режимы «1-5» позволяют пользователю задать необходимую температуру изделия;

– режим 1 (горит один красный светодиод) – изделие нагревается до 40°С

– режим 2 (горят два красных светодиода) – изделие нагревается до 45°С

– режим 3 (горят три красных светодиода) – изделие нагревается до 50°С

– режим 4 (горят четыре красных светодиода) – изделие нагревается до 55°С

– режим 5 (горят пять красных светодиодов) – изделие нагревается до 60°С

5.4. Для перехода в режим ожидания (выключение) необходимо вращать ручку регулятора против

часовой стрелки.

5.5. Каждое короткое нажатие на ручку-регулятор переводит работу изделия в следующий режим.
