Приложение

+

_

Источник вторичного электропитания

резервированный 12 В

Термостат

“Т”

Красный

Чёрный

(синий)

Выход источника питания или

выход ”Устройство обогрева АКБ”

Красный с клеммой

Синий(чёрный) с клеммой

АКБ”+”

АКБ”-”

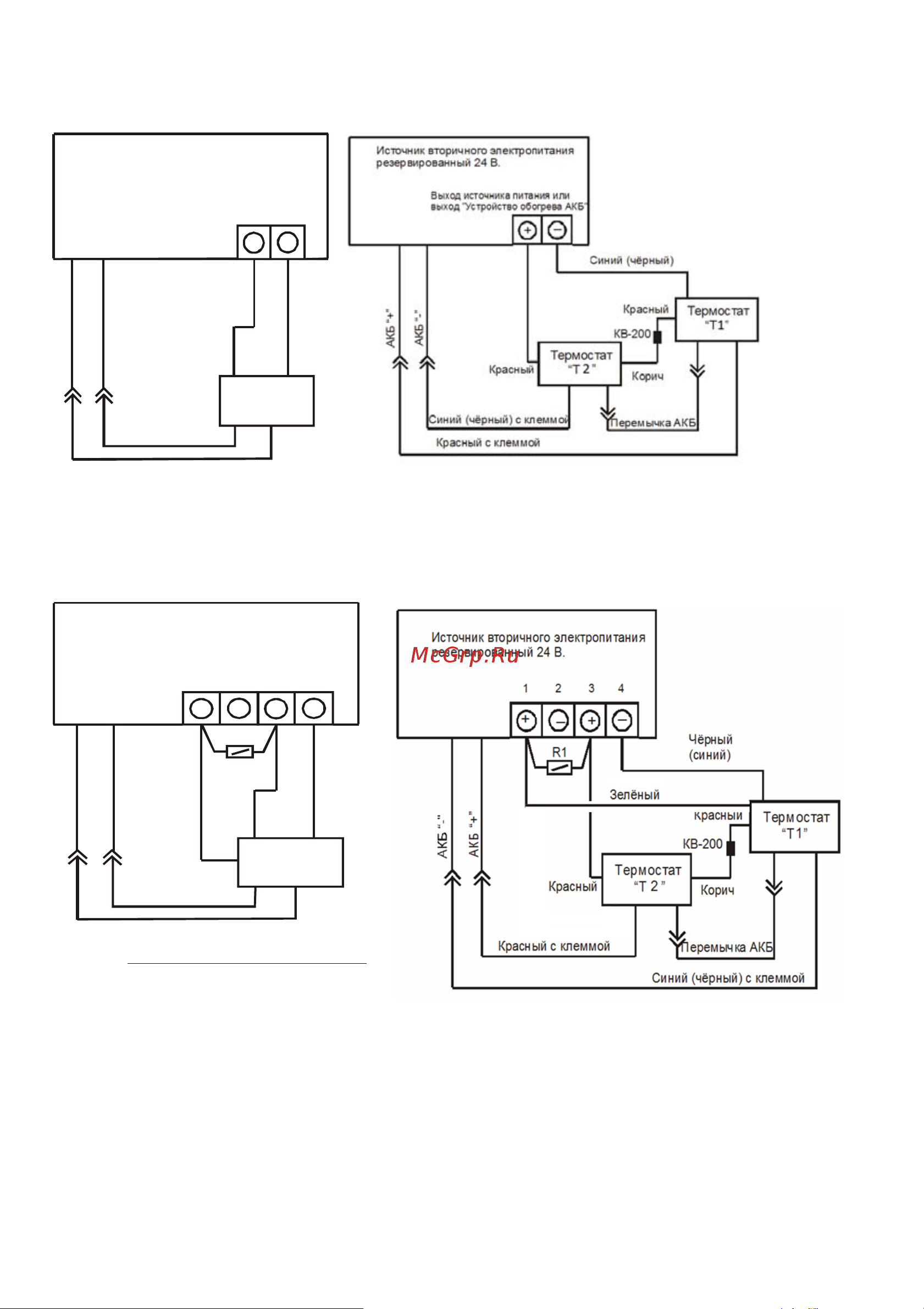

Рис. 1. Рис. 1А.

- Вариант подключения к обычному источнику питания.

+

_

+

_

Источник вторичного электропитания

резервированный 12 В

Термостат

“Т”

Красный

Зелёный

Чёрный

(синий)

3 4

1 2

АКБ “+”

АКБ “-”

Красный с клеммой

Синий (чёрный) с клеммой

3, 4 - Выход “Устройст во обогрева АКБ”

или выход источника питания.

Название контактов “Выходной колодки”

1, 2 - Выход”Переход на резерв”

R1R1

Рис. 2. Рис. 2А.

- Вариант подключения к источнику питания оснащённого выходом «Переход на

резерв».

ФИАШ.423141.038 РЭ-2

6
