Источник вторичного электропитания

резервированный 12 В

Термостат

“Т”

Красный

АКБ “-”

АКБ “+”

Коричневый

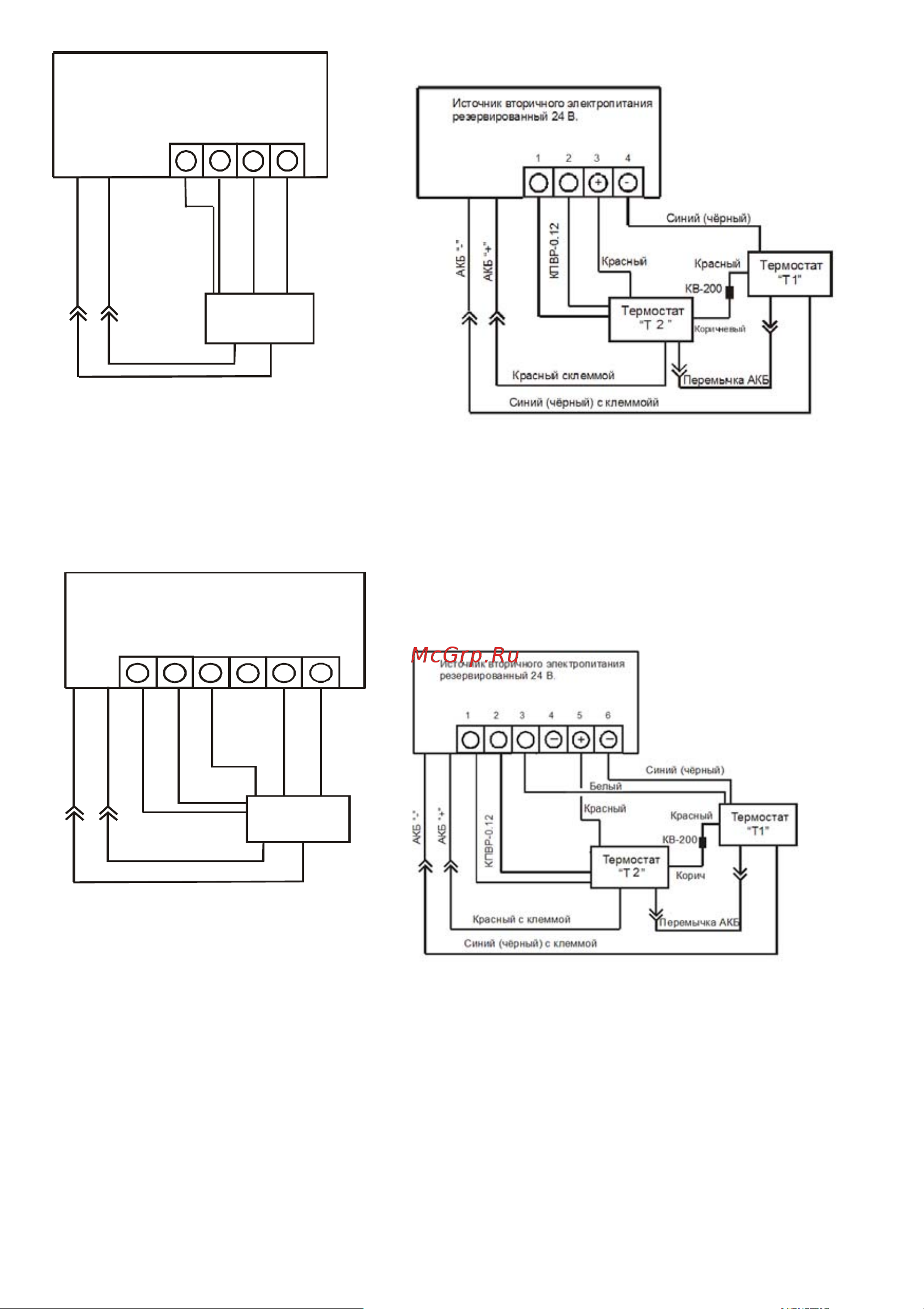

Назначение контактов “Выходной колодки”

1, 2 - Вход “Термодатчик”

3, 4 - Выход “Нагревательный элемент”

+ -

Красный с клеммой

Синий (чёрный) с клеммой

КПВР-0.12

1 2 3 4

Рис. 3. Рис. 3А.

- Вариант подключения для источников со специализированным выходом.

Источник вторичного электропитания

резервированный 12 В

Термостат

“Т”

Красный

Белый

Чёрный

(синий)

Назначение контактов “ Выходной колодки”

1, 2 - Вход “ Термодатчик”

3 - Выход “Управление обогревом АКБ”

5, 6 - Выход “Устр ойство обогрева АКБ”

4 - В)GND (0

1 2 3 4 5 6
