Инструкция по установке

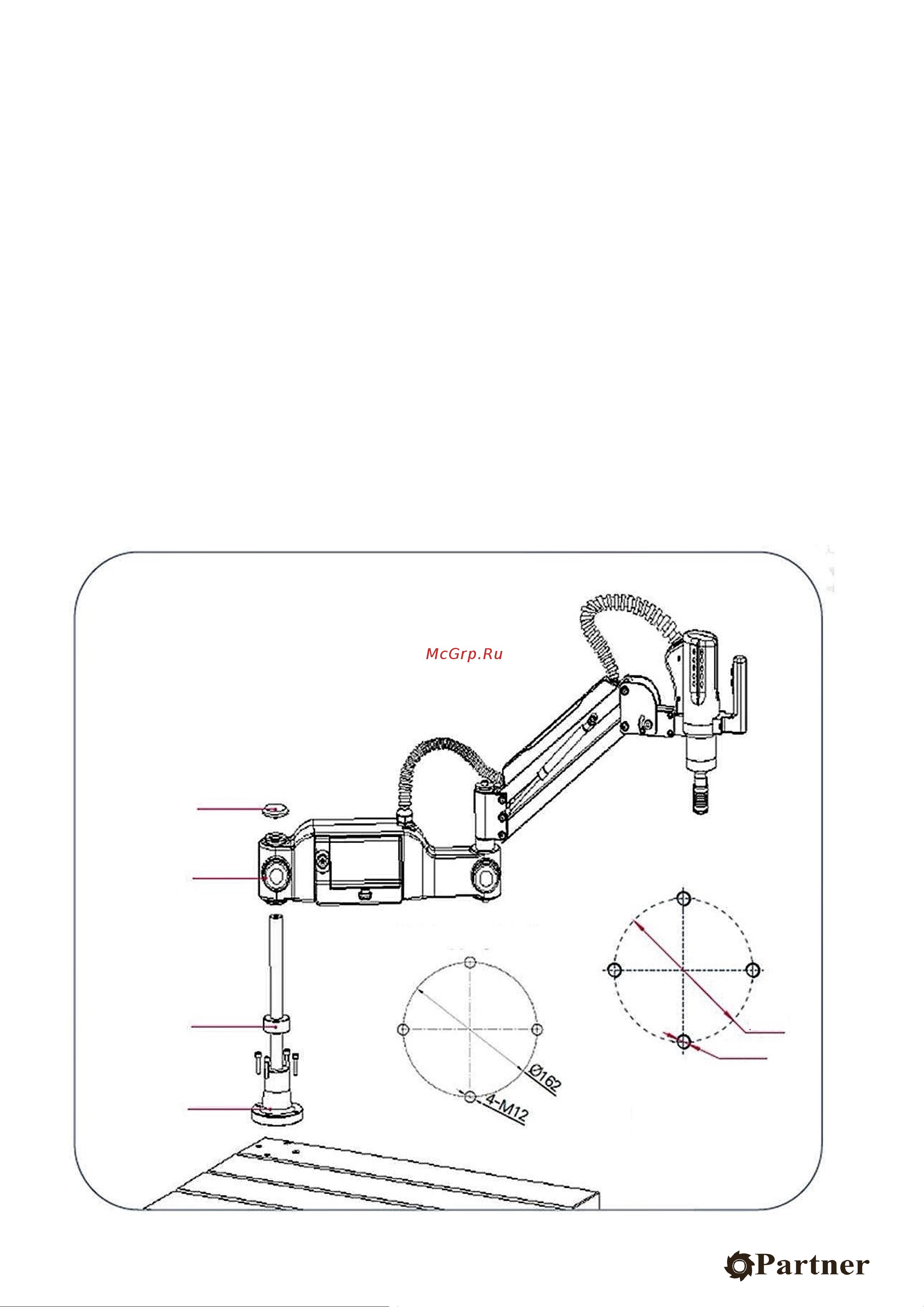

►Первый шаг: установите опору основания. Совместите опору основания с отвер-

стиями для винтов на верстаке и установите четыре винта. Если вы не покупали наш

рабочий стол, вам необходимо самостоятельно обработать четыре монтажных отвер-

стия на рабочем столе. Размеры обработки показаны ниже. «Схема монтажных отвер-

стий опоры основания».

►Второй шаг: отрегулируйте кольцо ограничения высоты. Отрегулируйте соответ-

ствующую высоту в соответствии с реальной ситуацией и затяните винты на ограни-

чительном кольце.

►Третий шаг: установите нарезной станок. Вставьте медную втулку в нижней части

резьбонарезного станка в оптическую ось базовой опоры так, чтобы нижняя медная

втулка находилась рядом с ограничительным кольцом.

►Четвертый шаг: привинтите крышку оптической оси. Совместите крышку оптиче-

ской оси с отверстием для винта в верхней части вала, вставьте ее правильно и затя-

ните.

Шаг №3

Шаг №2

Шаг №1

Шаг №4

100 мм

М10

Ниже ETM-36U

ETM-48U
