Регулировка направления

Заблокировать

винты

Поворот

1. Заводской настройкой по умолчанию является режим вертикального нажатия. Пе-

ред нарезанием резьбы убедитесь, что между плоскостью рабочего стола и главным

валом резьбонарезного станка имеется хорошая вертикальность.

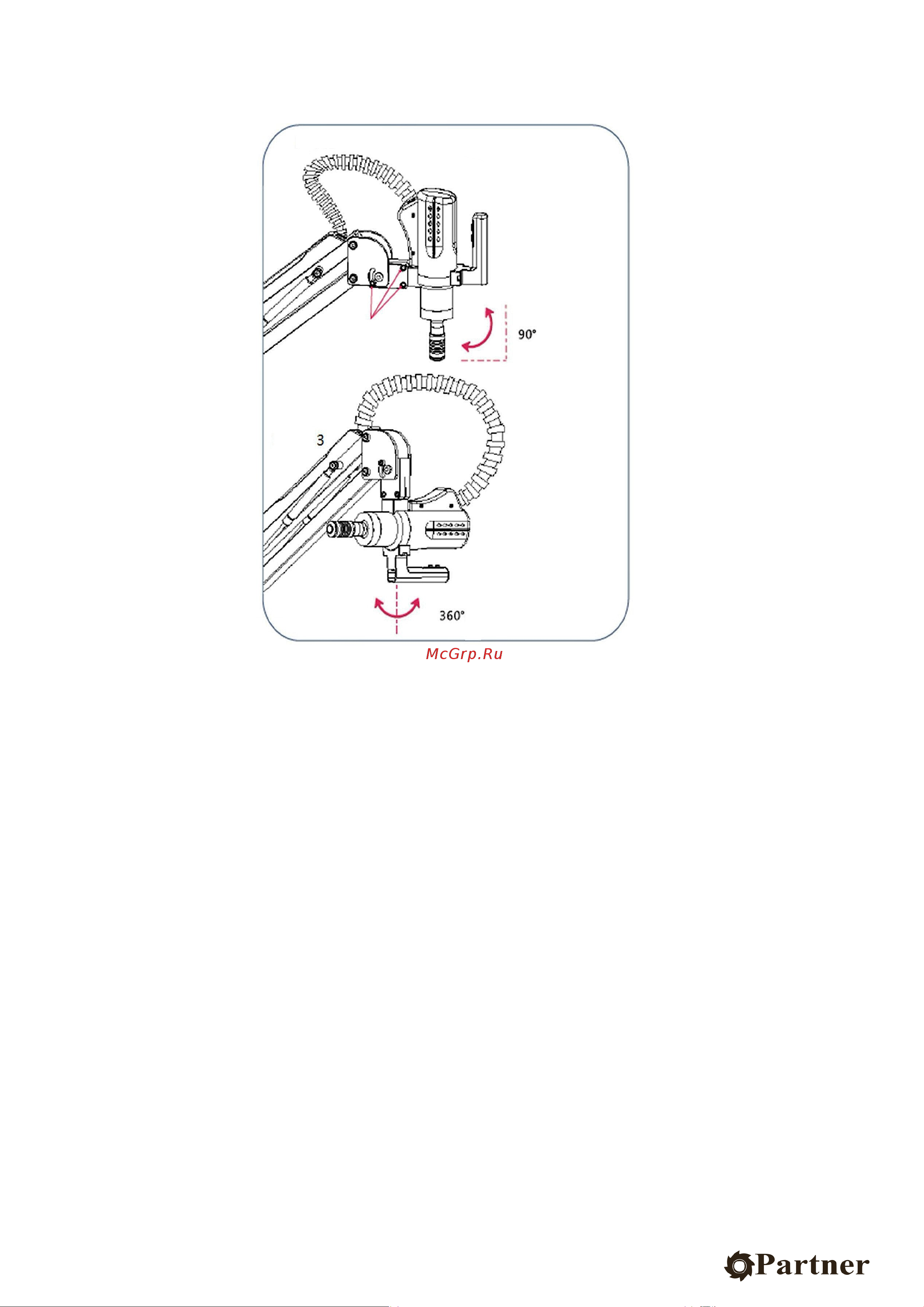

2. Ослабьте стопорные винты с обеих сторон, как показано на рисунке 2, вы можете

повернуть шпиндель вниз на 90 градусов, переключиться в режим нарезания резьбы

по горизонтали, отрегулировать вертикальность шпинделя и заготовки в вертикаль-

ном направлении, а затем заблокировать винты с обеих сторон. .

3. Режим нарезания резьбы по горизонтали показан на рис. 3. Шпиндель можно вра-

щать на 360 градусов для выполнения операций нарезания резьбы под любым углом,

а вертикальность в горизонтальном направлении будет автоматически отслеживаться

и корректироваться после нарезания внутренней резьбы внутренним отверстием.

4. Шпиндель возвращается в нормальное положение, и головка для нарезания резьбы

прижимается к рабочему столу для перехода в вертикальное положение, а винты с

обеих сторон затягиваются для возврата в режим вертикального нарезания резьбы.

Примечание. Винт с горизонтальной резьбой и поворотной головкой не может

быть заблокирован.
