8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

При выполнении любых операций по обслуживанию, отключите рубанок от

электрической питающей сети. Своевременно очищайте рубанок и рабочую зону

вокруг него от древесной стружки.

С целью поддержания рубанка в постоянной технической исправности и готовности к работе

проводят ежесменное техническое обслуживание – ЕТО.

ЕТО – ежесменное техническое обслуживание включает:

• внешний осмотр;

• проверку крепления строгальных ножей;

• чистку рубанка.

Внешний осмотр включает в себя: проверку целостности кабеля, защитных кожухов.

Проверку крепления строгальных ножей производят подтягиванием ключом зажимных винтов 15

(рис. 3).

Чистка включает удаление щеткой или пылесосом пыли, стружки с поверхностей и деталей

рубанка. Особое внимание уделите очистке выходного патрубка рубанка, кожуха 12 (рис. 1) и

вентиляционных отверстий двигателя.

Ремонт рубанка производится только специализированными сервисными центрами. Актуальный

список сервисных центров вы найдете на сайтах www.belmash.by, www.belmash.ru.

8.1 Установка и настройка строгальных ножей

Настройка строгальных ножей обеспечивается последовательной установкой каждого ножа.

Предварительно необходимо освободить нож, отвинтив зажимные винты 15 до состояния

свободного перемещения (рис. 3) с помощью шестигранного ключа.

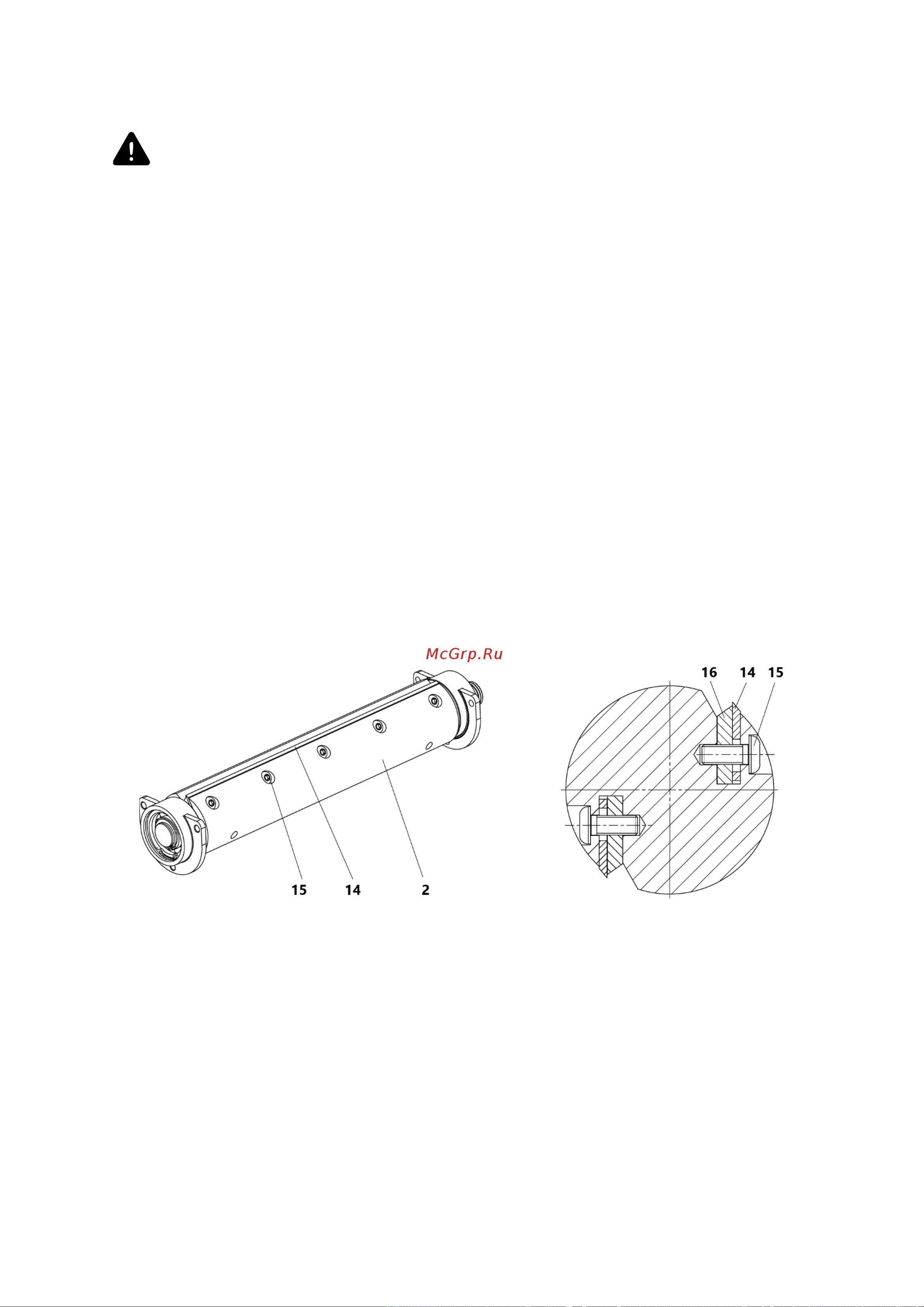

Рисунок 3. Общий вид ножевого вала

2 – вал ножевой; 14 – нож; 15 – винт зажимной

Рисунок 4. Схема крепления строгальных ножей

14 – нож; 15 – винт зажимной; 16 – прижимная

планка

Закручиванием/выкручиванием винтов 17 (рис. 5) шестигранным ключом отрегулируйте ножи 14

так, чтобы острие ножа касалось линейки 19, установленной на опорной поверхности рубанка 18

(рис. 6).

Закрепите нож, закручивая зажимные винты 15. После окончательной затяжки винтов

необходимо проверить правильность установки ножа, если необходимо, установку ножа

повторить.

Правильно установленные ножи при повороте ножевого вала 2 должны режущей кромкой слегка

(до 0,1 мм) касаться нижней грани линейки 19 (рис. 6).

Для предотвращения выкручивания регулировочных винтов 17, перед установкой нанести на них

несколько капель герметика резьбового невысыхающего Loctite 222 или аналогичного.
