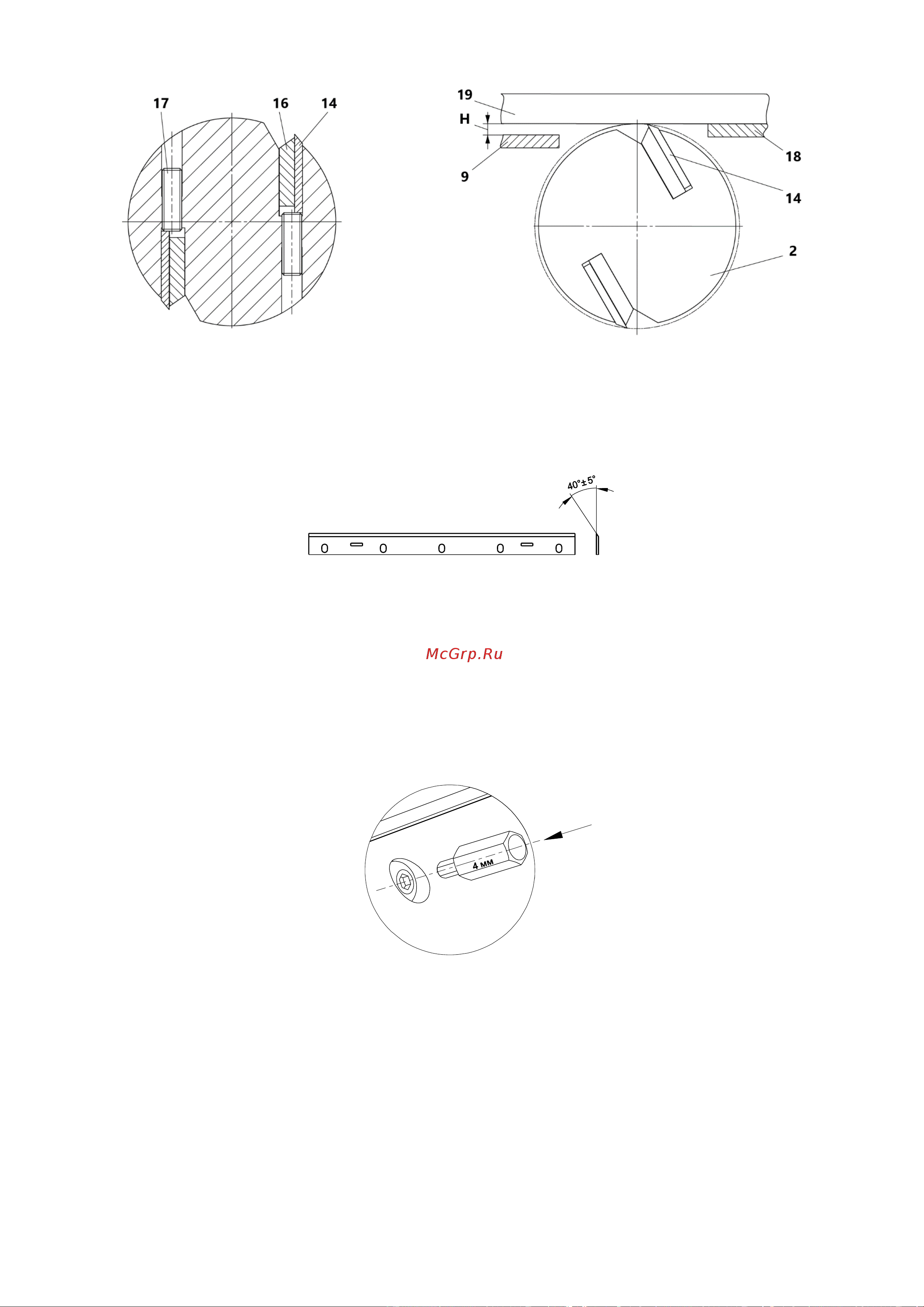

Рисунок 5. Схема регулировки строгальных ножей

14 – нож; 16 – прижимная планка;

17 – регулировочный винт

Рисунок 6. Схема проверки строгальных ножей

2 – ножевой вал; 9 – передняя подошва; 14 – нож;

18 – опорная поверхность рубанка;19 – линейка;

Н – требуемая глубина строгания

Периодически, по мере затупления, необходимо производить заточку или замену строгальных

ножей (рис. 7).

Рисунок 7. Нож строгальный

Режущая кромка ножа должна быть острой и не иметь завалов. На ней не должно быть зазубрин,

грубых рисок и трещин.

В случае замены (регулировки) строгальных ножей для сохранности целостности винтов и резьбы

строгального вала, перед откручиванием производить осадку винтов (удар по шляпке винта

молотком через шестигранную биту), рис. 8. Это необходимо для снятия напряжения в резьбовой

части винтов. В случае срыва шестигранника («слизывание» граней), вбейте в отверстие винта

звездочку биту Т-27 TORX и выкрутите винт. В последующем, такие винты следует заменить на

новые.

Рисунок 8. Осадка винтов

8.2 Замена приводного ремня

Для замены приводного ремня необходимо (рис. 9):

• выкрутить винт 20;

• снять кожух 12;

• освободить винты 21 крепления двигателя 3, тем самым ослабляя натяжение ремня 22;

• установить новый ремень;

• собрать все в обратном порядке.
