СБОРКА ЭЛЕКТРИЧЕСКОЙ СКАРИФИКАТОРА

ШАГ 1

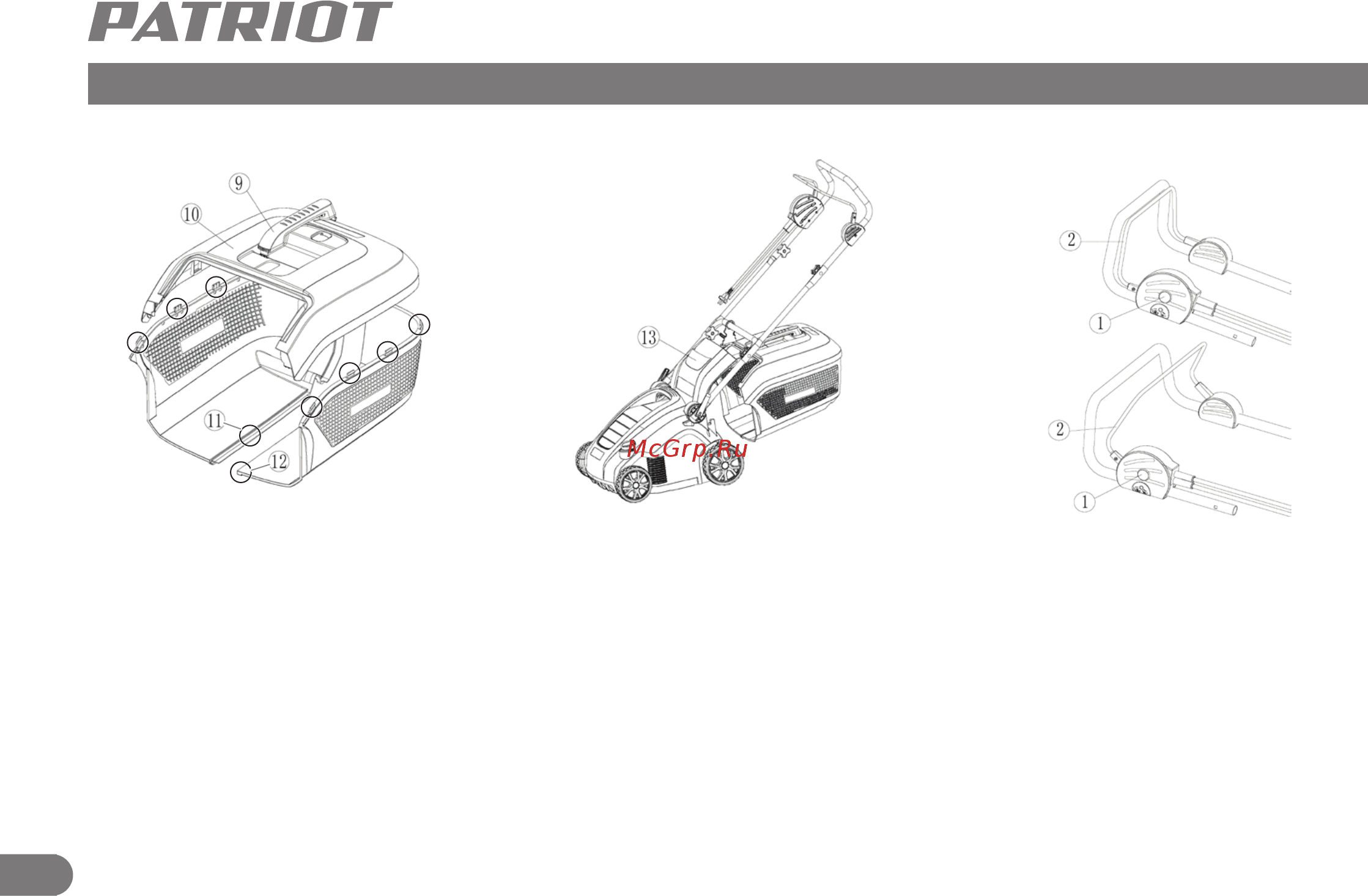

Вставьте рукоятку травосборника (9) в

пазы в верхней части газонокосилки (10),

чтобы она надежно защелкнулась в поло-

жении.

Найдите на травосборнике клипсы справа

(11) и слева (12). Убедитесь, что все клипсы

правильно расположены.

Начиная с задней части соедините все

клипсы.

ШАГ 1

Перед повторным включением убедитесь,

что лезвие перестало вращаться.

Запуск двигателя скарификатора: На-

жмите и удерживайте кнопку безопас-

ности (1). Сожмите рычаг переключателя

(2) по направлению к ручке (2) отпустите

кнопку безопасности.

Выключение двигателя скарификатора:

Отпустить рычаг переключателя (2).

ШАГ 2

Установите полностью собранный травосборник

на скарификатор.

а. Поднимите защитный кожух (13);

б. Убедитесь, что разгрузочный желоб чист и сво-

боден от мусора.

с. Поместите полностью собранный травосборник

в точки расположения в задней части корпуса, как

показано на рисунке.

д. Надежно установите защитную крышку на верх-

ней части травосборника.

Сборка и установка контейнера для травы Запуск и выключение двигателя ска-

рификатора

ПРИМЕЧАНИЕ. Для уборки без травы скарификатор можно использовать без установлен-

ного травосборника. Защитный кожух будет расположен (13) в нижнем положении.
