Стабилизатор ШТИЛЬ R250ST – R600ST Руководство по эксплуатации
3
Таблица 3.1
Модель
R250ST R400ST R600ST
Наименование
характеристики
Значение характеристики
Выходное стабилизированное на-
пряжение при рабочем диапазоне
входного напряжения питания от
165 В до 265 В, В
210…230
Предельный диапазон выходного
напряжения при входном напряже-
нии питания от 150В до 275В, В
190…242
Частота питающей сети, Гц 50+2
Уровни коррекции 7
Скорость регулирования выходного
напряжения, не менее, В/с
350
Мощность*
)
, ВА 0…250 0…400 0…600
КПД, не менее, % 95
Габариты, (ВхШхГ), не более, мм 72х205х240
Масса, не более, кг 3 4
Время непрерывной работы, ч Не ограничено
Примечание - *
)
Допустимая мощность нагрузки в течение времени работы
4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1 Стабилизатор напряжения состоит из следующих основных частей:
- корпуса;
- силового трансформатора, содержащего 7 отводов регулирования напряжения;
- силовых ключей (симисторы);
- схемы управления и индикации;
- входного фильтра подавления помех.
На передней панели (рисунок 4.1) расположены индикаторы: НАПРЯЖЕНИЕ
ВХОДНОЕ, MIN, MAX, НАПРЯЖЕНИЕ ВЫХОДНОЕ, ПЕРЕГРУЗКА.
На одной боковой стенке стабилизатора расположена розетка с заземляю-
щим контактом для подключения нагрузки, а на другой – автоматический предохра-
нитель 2A (у стабилизатора R250ST) или 5А (у стабилизаторов R400ST – R600ST),
выключатель СЕТЬ и выведен сетевой шнур для подключения стабилизатора к сети.

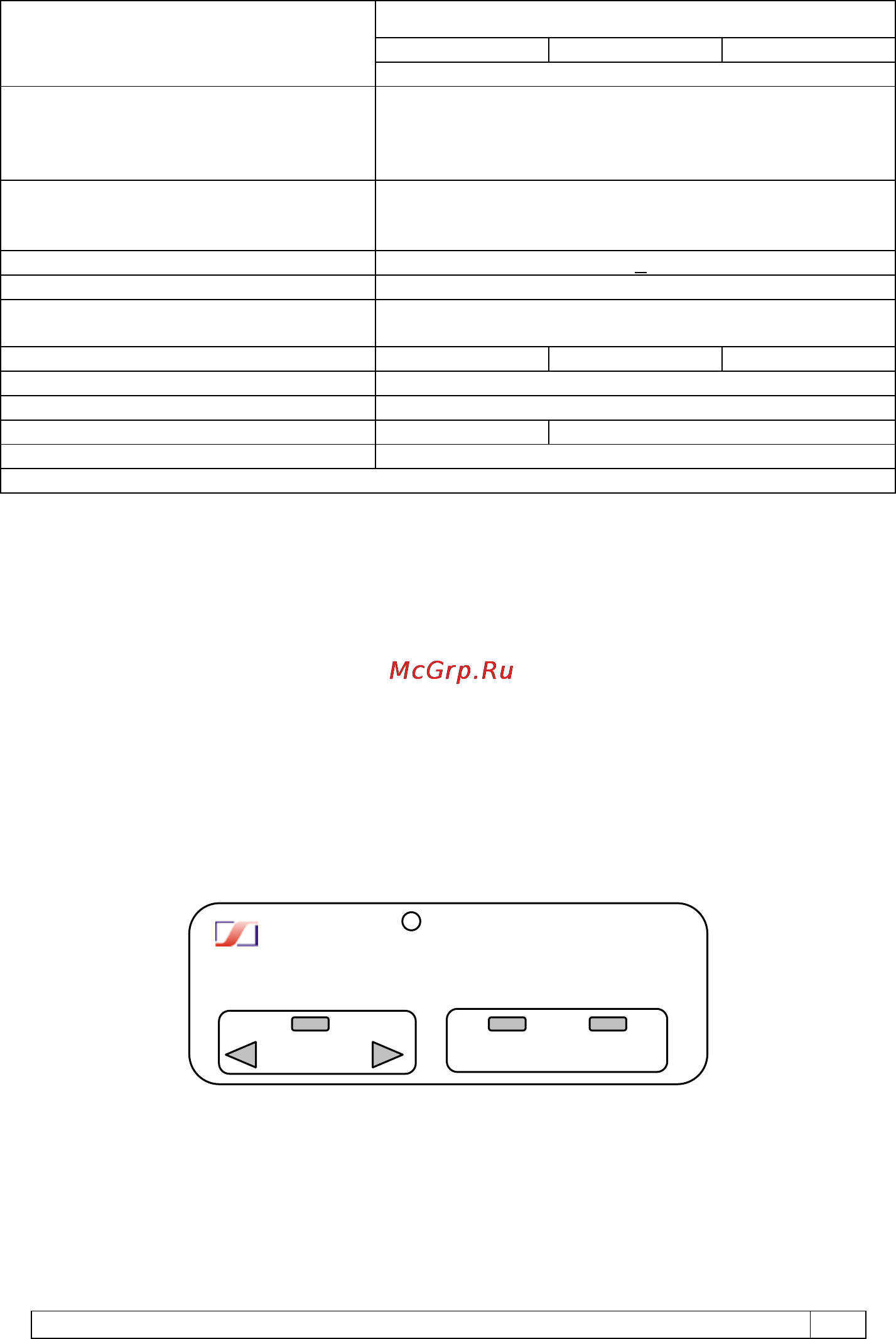

Рисунок 4.1 Передняя панель стабилизатора
4.2 Индикация
Свечение зеленого индикатора НАПРЯЖЕНИЕ ВХОДНОЕ сигнализирует о
том, что стабилизатор включен и на него подано входное напряжение.
Свечение зеленого индикатора НАПРЯЖЕНИЕ ВЫХОДНОЕ свидетельствует
о том, что есть выходное напряжение.
Непрерывное свечение зеленого индикатора НАПРЯЖЕНИЕ ВХОДНОЕ и
красного индикатора МАХ свидетельствует о превышении предельного значения
ШТИЛЬ
Стабилизатор напряжения
НАПРЯЖЕНИЕ
ВХОДНОЕ
MIN
MAX
НАПРЯЖЕНИЕ
ВЫХОДНОЕ
ПЕРЕГРУЗКА
R
